4.8 Elektrische Installation - Zusätzliches
4.8.1 Elektrische Installation, Steuerkabel
4

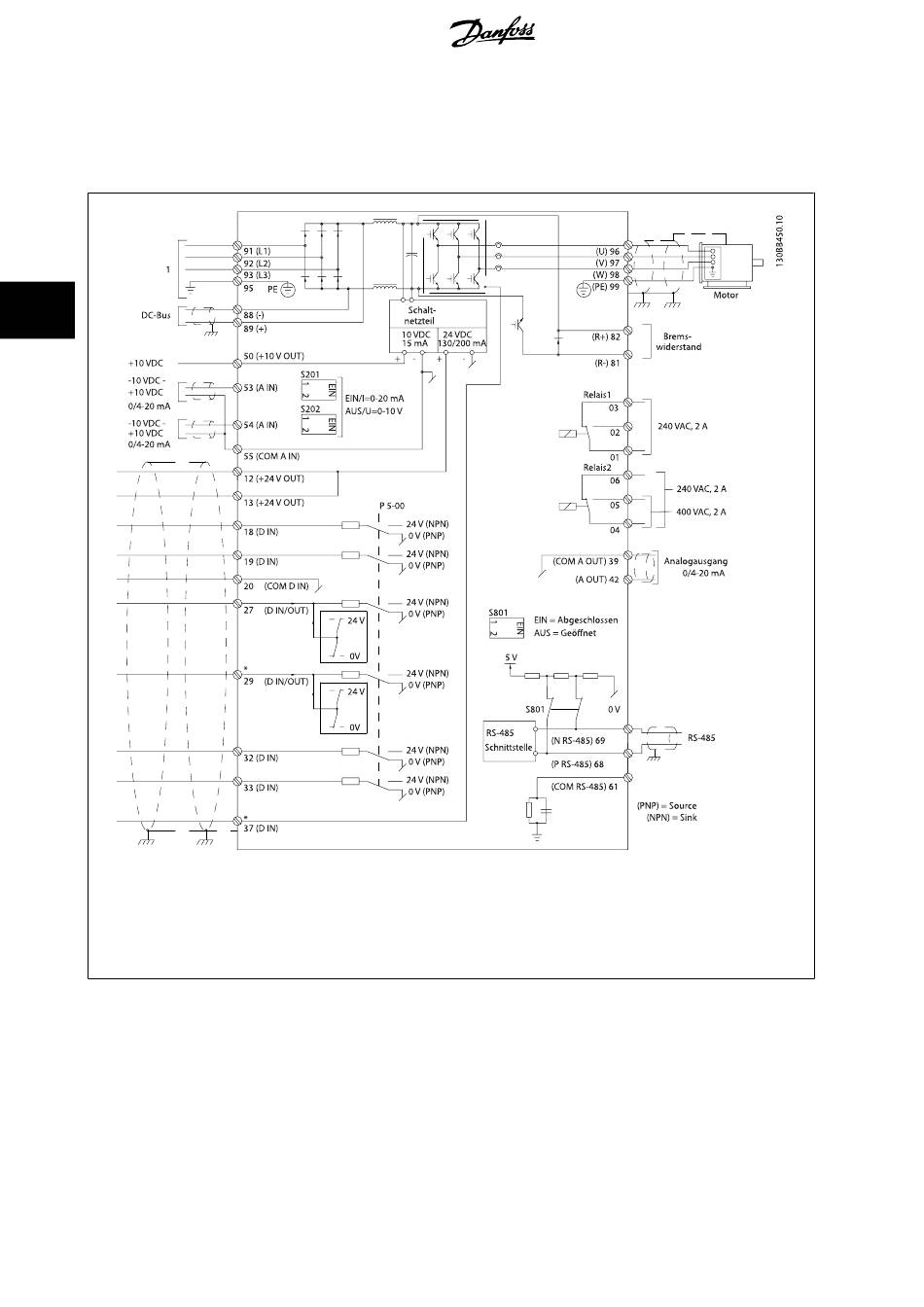

Abbildung 4.34: Übersicht über alle elektrischen Klemmen (ohne Optionen).
1:Anschluss an Filter
Klemme 37 ist der Eingang, der für die Funktion „Sicherer Stopp" verwendet wird. Der Abschnitt
rungshandbuch des Frequenzumrichters enthält Anweisungen zu dieser Installation. Siehe auch die Abschnitte Sicherer Stopp und Sicheren
Stopp installieren.
Sehr lange Steuerkabel und Analogsignale können in seltenen Fällen und je nach Installation infolge von Rauschen von den Netzstromkabeln zu 50/60
Hz-Brummschleifen führen.
In diesem Fall kann man versuchen, ob durch einseitiges Auflegen des Kabelschirms bzw. durch Verbinden des Kabelschirms über einen 100-nF-Kon-
densator mit Masse eine Besserung herbeigeführt werden kann.
Die Digital- und Analogein- und -ausgänge müssen getrennt an die Steuerkarten des Geräts (sowohl Filter und Frequenzumrichter, Klemme 20, 55, 39)
angeschlossen werden, damit Erdströme von beiden Gruppen die anderen Gruppen nicht beeinträchtigen. Beispielsweise kann das Schalten eines Digi-
taleingangs das Analogeingangssignal stören.
