7. Installieren und Konfigurieren der RS-485-
Schnittstelle
7.1.5. EMV-Schutzmaßnahmen
Folgende EMV-Schutzmaßnahmen werden empfohlen, um einen störungsfreien Betrieb des
RS-485-Netzes zu gewährleisten.
7
7.2. Übersicht zum FC-Protokoll
Das FC-Protokoll, das auch als FC-Bus oder Standardbus bezeichnet wird, ist der Standardfeldbus
von Danfoss Drives. Er definiert ein Zugriffsverfahren nach dem Master-Slave-Prinzip für die Kom-
munikation über eine serielle Schnittstelle.
Es können maximal 126 Slaves und ein Master an die Schnittstelle angeschlossen werden. Die
einzelnen Slaves werden vom Master über ein Adresszeichen im Telegramm angewählt. Nur wenn
ein Slave ein fehlerfreies, an ihn adressiertes Telegramm empfangen hat, sendet er ein Antwort-
telegramm. Die direkte Nachrichtenübertragung unter Slaves ist nicht möglich. Die Datenüber-
tragung findet im Halbduplex-Betrieb statt.
Die Master-Funktion kann nicht auf einen anderen Teilnehmer übertragen werden (Einmaster-
system).
Die physikalische Schicht ist RS-485 und nutzt damit die im Frequenzumrichter integrierte RS-485-
Schnittstelle. Das FC-Protokoll unterstützt unterschiedliche Telegrammformate: Ein kurzes Format
mit 8 Bytes für Prozessdaten und ein langes Format von 16 Bytes, das ebenfalls einen Parame-
terkanal enthält. Ein drittes Telegrammformat wird für Texte verwendet.
130

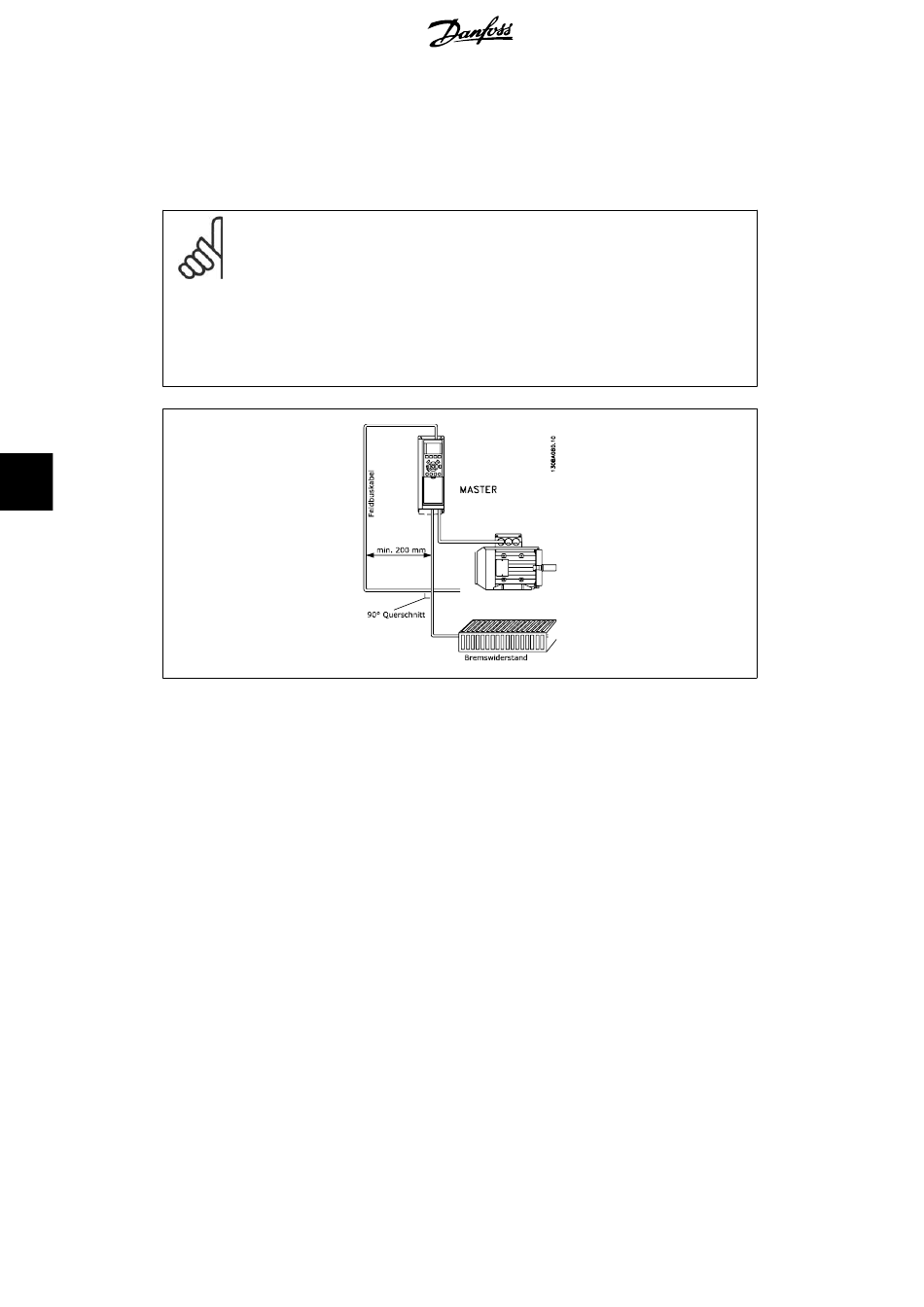

ACHTUNG!
Die einschlägigen landesspezifischen sowie örtlichen Bestimmungen, z. B. für
Schutzerdungen, müssen beachtet werden. Die RS-485-Kommunikationsleitung ist
von den Motor- und Bremswiderstandskabeln mit Abstand zu verlegen, um Rück-
kopplungen durch Hochfrequenzrauschen zwischen den Kabeln zu vermeiden. Nor-
malerweise genügt ein Abstand von 200 mm, aber halten Sie den größtmöglichen
Abstand zwischen den Kabeln ein, besonders wenn diese über weite Strecken pa-
rallel laufen. Bei kreuzenden RS-485- und Motor- bzw. Bremswiderstandskabeln
muss ein Winkel von 90° eingehalten werden.
