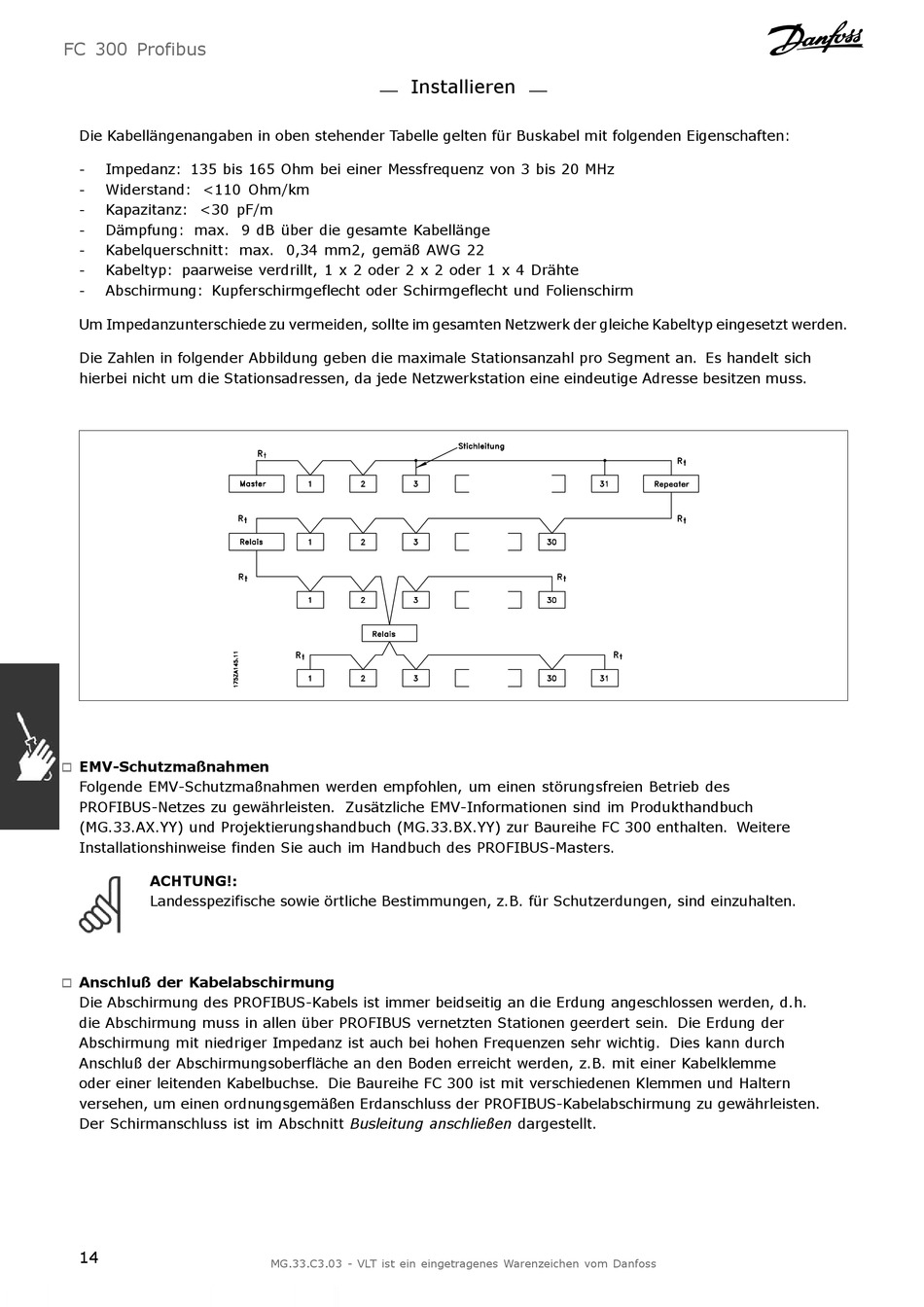

FC 300 Profibus

Die Kabellängenangaben in oben stehender Tabelle gelten für Buskabel mit folgenden Eigenschaften:

Impedanz: 135 bis 165 Ohm bei einer Messfrequenz von 3 bis 20 MHz

Widerstand: <110 Ohm/km

Kapazitanz: <30 pF/m

Dämpfung: max. 9 dB über die gesamte Kabellänge

Kabelquerschnitt: max. 0,34 mm2, gemäß AWG 22

Kabeltyp: paarweise verdrillt, 1 x 2 oder 2 x 2 oder 1 x 4 Drähte

Abschirmung: Kupferschirmgeflecht oder Schirmgeflecht und Folienschirm

Um Impedanzunterschiede zu vermeiden, sollte im gesamten Netzwerk der gleiche Kabeltyp eingesetzt werden.

Die Zahlen in folgender Abbildung geben die maximale Stationsanzahl pro Segment an. Es handelt sich

hierbei nicht um die Stationsadressen, da jede Netzwerkstation eine eindeutige Adresse besitzen muss.

EMV-Schutzmaßnahmen

Folgende EMV-Schutzmaßnahmen werden empfohlen, um einen störungsfreien Betrieb des

PROFIBUS-Netzes zu gewährleisten. Zusätzliche EMV-Informationen sind im Produkthandbuch

(MG.33.AX.YY) und Projektierungshandbuch (MG.33.BX.YY) zur Baureihe FC 300 enthalten. Weitere

Installationshinweise finden Sie auch im Handbuch des PROFIBUS-Masters.

ACHTUNG!:

Landesspezifische sowie örtliche Bestimmungen, z.B. für Schutzerdungen, sind einzuhalten.

Anschluß der Kabelabschirmung

Die Abschirmung des PROFIBUS-Kabels ist immer beidseitig an die Erdung angeschlossen werden, d.h.

die Abschirmung muss in allen über PROFIBUS vernetzten Stationen geerdert sein. Die Erdung der

Abschirmung mit niedriger Impedanz ist auch bei hohen Frequenzen sehr wichtig. Dies kann durch

Anschluß der Abschirmungsoberfläche an den Boden erreicht werden, z.B. mit einer Kabelklemme

oder einer leitenden Kabelbuchse. Die Baureihe FC 300 ist mit verschiedenen Klemmen und Haltern

versehen, um einen ordnungsgemäßen Erdanschluss der PROFIBUS-Kabelabschirmung zu gewährleisten.

Der Schirmanschluss ist im Abschnitt Busleitung anschließen dargestellt.

Installieren

MG.33.C3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
