3.1.2 EMV-Schutzmaßnahmen
HINWEIS
Beachten Sie die einschlägigen nationalen und lokalen
Vorschriften und Gesetze im Hinblick auf die Schutz-
3
3
erdung. Eine nicht vorschriftsmäßige Erdung der Kabel
kann zu einer Verschlechterung der Kommunikation und
zu Geräteschäden führen. Das RS485-Kommunikati-
onskabel muss von Motor- und Bremswiderstandskabeln
ferngehalten werden, um das Einkoppeln von Hochfre-
quenzstörungen zwischen den Kabeln zu vermeiden. In
der Regel ist ein Abstand von 200 mm ausreichend.
Halten Sie den größtmöglichen Abstand zwischen den
Kabeln ein, besonders wenn diese über weite Strecken
parallel laufen. Lässt sich das Kreuzen der Kabel nicht
vermeiden, muss das RS485-Kabel in einem Winkel von
90° über Motor- und Bremswiderstandskabel geführt
werden.
1
2
90°
1
Feldbuskabel
2
Mindestabstand 200 mm

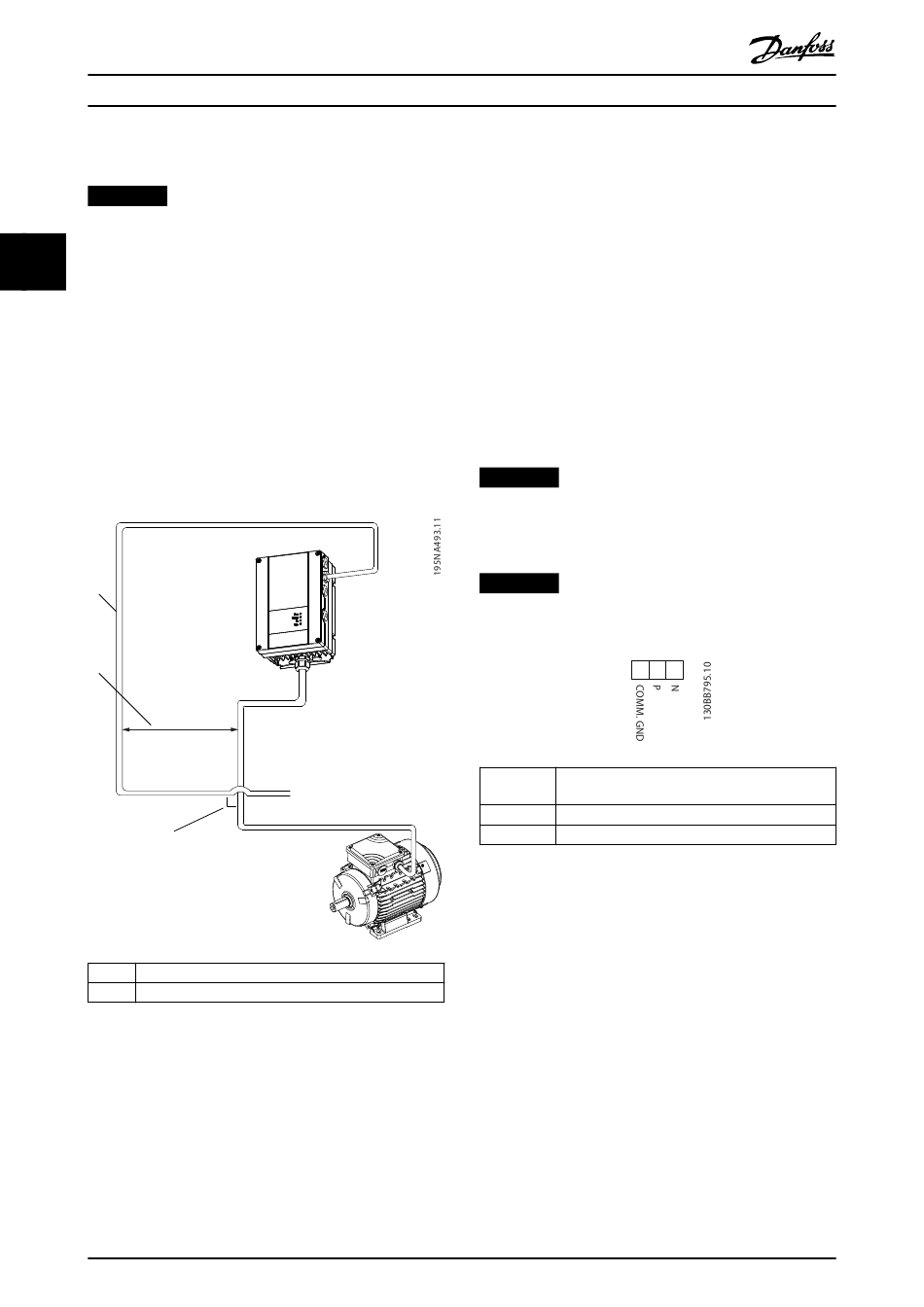

Abbildung 3.2 Mindestabstand zwischen Kommunikations-
und Leistungskabeln
18
®
VLT
DriveMotor FCP 106/FCM 106

3.1.3 Netzwerkverbindung

Verbinden Sie den Frequenzumrichter wie folgt mit dem
RS485-Netzwerk (siehe auch Abbildung 3.3):
HINWEIS
ISOLIERUNGSANFORDERUNGEN, MH1
Für Steuerkarte und Relaiskarte ist eine Mindestiso-
lierung von 300 V und 75 °C (167 °F) erforderlich.
HINWEIS
Es werden abgeschirmte Twisted-Pair-Kabel empfohlen,
um die Störungen zwischen den Leitern zu minimieren.
Feldbus-
Komm. GND
P
N
Abbildung 3.3 Netzwerkverbindung
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
1.
Verbinden Sie die Signalleitungen mit Klemme 68
(P+) und Klemme 69 (N-) auf der Hauptsteu-
erkarte des Frequenzumrichters.
2.
Verbinden Sie die Abschirmung mit den
Kabelschellen.
3.
Klemme 61 wird in der Regel nicht verwendet.
Wenn zwischen Frequenzumrichtern jedoch eine
große Potentialdifferenz vorhanden ist, muss das
Schirmgeflecht des RS485-Kabels an Klemme 61
angeschlossen werden. Klemme 61 verfügt über
ein RC-Filter, um Stromrauschen am Kabel zu
beseitigen.
61 68 69
Kommunikation Masse
(P+) Positiv
(N-) Negativ
4.
Stellen Sie den DIP-Schalter der Steuerkarte auf
EIN, um den RS485-Bus zu terminieren und RS485
zu aktivieren. Für die Position des DIP-Schalters
siehe Abbildung 3.4. Die Werkseinstellung für den
DIP-Schalter ist AUS.
