7 Installieren und Konfigurieren der RS-485-
Schnittstelle
7.1.3 RS 485 Busabschluss
Zur Terminierung des RS-485-Busses den DIP-Schalter für den Ab-
schlusswiderstand an der Hauptsteuerkarte des Frequenzumrichters ver-
wenden.
ACHTUNG!
Die Werkseinstellung für den DIP-Schalter ist AUS.
7
7.1.4 EMV-Schutzmaßnahmen
Folgende EMV-Schutzmaßnahmen werden empfohlen, um einen störungsfreien Betrieb des RS-485-Netzes zu gewährleisten.
Die einschlägigen landesspezifischen sowie örtlichen Bestimmungen, z. B. für Schutzerdungen, müssen beachtet werden. Die RS-485-Kommunikations-
leitung ist von den Motor- und Bremswiderstandskabeln mit Abstand zu verlegen, um Rückkopplungen durch Hochfrequenzrauschen zwischen den Kabeln
zu vermeiden. Normalerweise genügt ein Abstand von 200 mm, aber halten Sie den größtmöglichen Abstand zwischen den Kabeln ein, besonders wenn
diese über weite Strecken parallel laufen. Bei kreuzenden RS-485- und Motor- bzw. Bremswiderstandskabeln muss ein Winkel von 90° eingehalten werden.
160

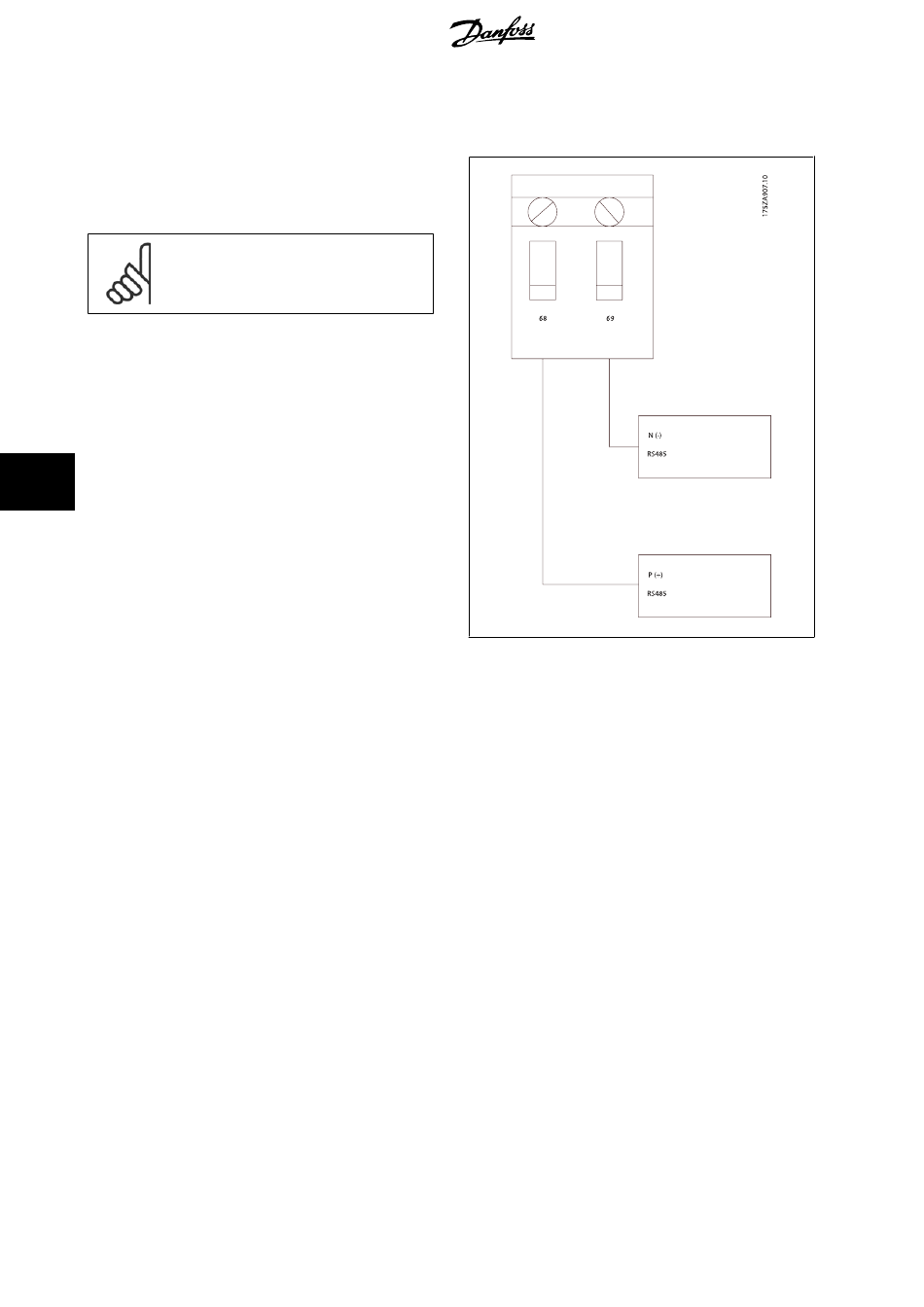

Werkseinstellung für Schalter für Abschlusswiderstand
®
