Anhang
61 68

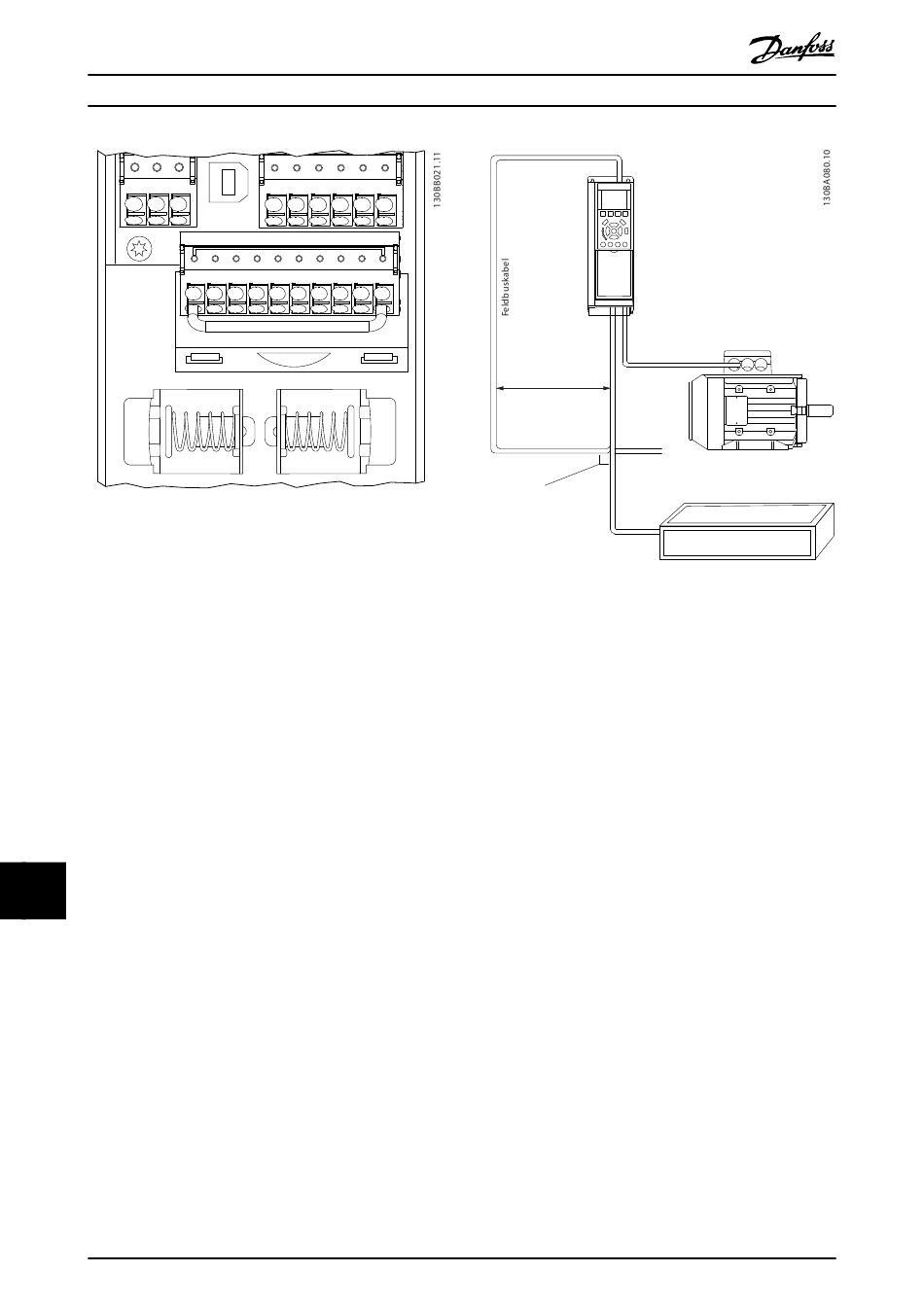

Abbildung 14.3 Steuerkartenklemmen
Sie müssen den RS485-Bus pro Segment an beiden
Endpunkten durch ein Widerstandsnetzwerk abschließen.
Hierzu ist Schalter S801 auf der Steuerkarte auf „ON" zu
stellen.
Weitere Informationen finden Sie unter
Kapitel 10.2 Anschlussdiagramm.
Das Kommunikationsprotokoll muss auf
Parameter 8-30 Protocol eingestellt sein.
14.3.1 EMV-Schutzmaßnahmen
Die folgenden EMV-Schutzmaßnahmen werden empfohlen,
um den störungsfreien Betrieb des RS485-Netzwerks zu
erreichen.
Einschlägige nationale und lokale Vorschriften und Gesetze,
14 14
zum Beispiel im Hinblick auf den Anschluss von Schutz-
leitern, müssen beachtet werden. Das RS485-
Kommunikationskabel muss von Motor- und
Bremswiderstandskabeln ferngehalten werden, um das
Einkoppeln von Hochfrequenzstörungen von einem Kabel
zum anderen zu vermeiden. In der Regel ist ein Abstand
von 200 mm ausreichend. Wenn allerdings Kabel über
weite Strecken parallel laufen, wird empfohlen, den
größtmöglichen Abstand zwischen den Kabeln einzuhalten.
Lässt sich das Kreuzen der Kabel nicht vermeiden, muss
das RS485-Kabel in einem Winkel von 90° über Motor- und
Bremswiderstandskabel geführt werden.
234
69 39 42 50 53 54 55
Remove jumper to enable Safe Stop
12 13 18 19 27 29 32 33 20 37
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.
®
VLT HVAC Drive FC 102
Kreuzung 90°
Abbildung 14.4 EMV-Schutzmaßnahmen
14.4 RS485: Übersicht zum FC-Protokoll
14.4.1 Übersicht zum FC-Protokoll
Das FC-Protokoll, das auch als Frequenzumrichter-Bus oder
Standardbus bezeichnet wird, ist der Standardfeldbus von
Danfoss. Es definiert ein Zugriffsverfahren nach dem
Master/Follower-Prinzip für die Kommunikation über einen
Feldbus.
Es können maximal 126 Followers und ein Master an die
Schnittstelle angeschlossen werden. Die einzelnen Follower
werden vom Master über ein Adresszeichen im Telegramm
angewählt. Nur wenn ein Follower ein fehlerfreies, an ihn
adressiertes Telegramm empfangen hat, sendet er ein
Antworttelegramm. Die direkte Telegrammübertragung
unter Followern ist nicht möglich. Die Datenübertragung
findet im Halbduplex-Betrieb statt.
Die Master-Funktion kann nicht auf einen anderen
Teilnehmer übertragen werden (Ein-Master-System).
Die physikalische Schicht ist RS485 und nutzt damit die im
Frequenzumrichter integrierte RS485-Schnittstelle. Das FC-
Protokoll unterstützt unterschiedliche Telegrammformate:
•
•
•
Min. 200 mm
Ein kurzes Format mit 8 Bytes für Prozessdaten.
Ein langes Format von 16 Bytes, das außerdem
einen Parameterkanal enthält.
Ein Format für Text.
Bremswiderstand
