3.18 Hauptmenü - FU PID-Regler - Gruppe 20
Parametergruppe zum Konfigurieren des PID-Reglers, der die Ausgangsfrequenz des Geräts bestimmt.
3.18.1 20-0* Istwert
Parametergruppe zum Konfigurieren des Istwertsignals für den PID-Regler des Frequenzumrichters. Unabhängig vom
Regelverfahren können die Istwertsignale auch auf dem Display des Frequenzumrichters gezeigt, zur Steuerung der
Analogausgänge des Frequenzumrichters verwendet und über verschiedene serielle Kommunikationsprotokolle übertragen
werden.

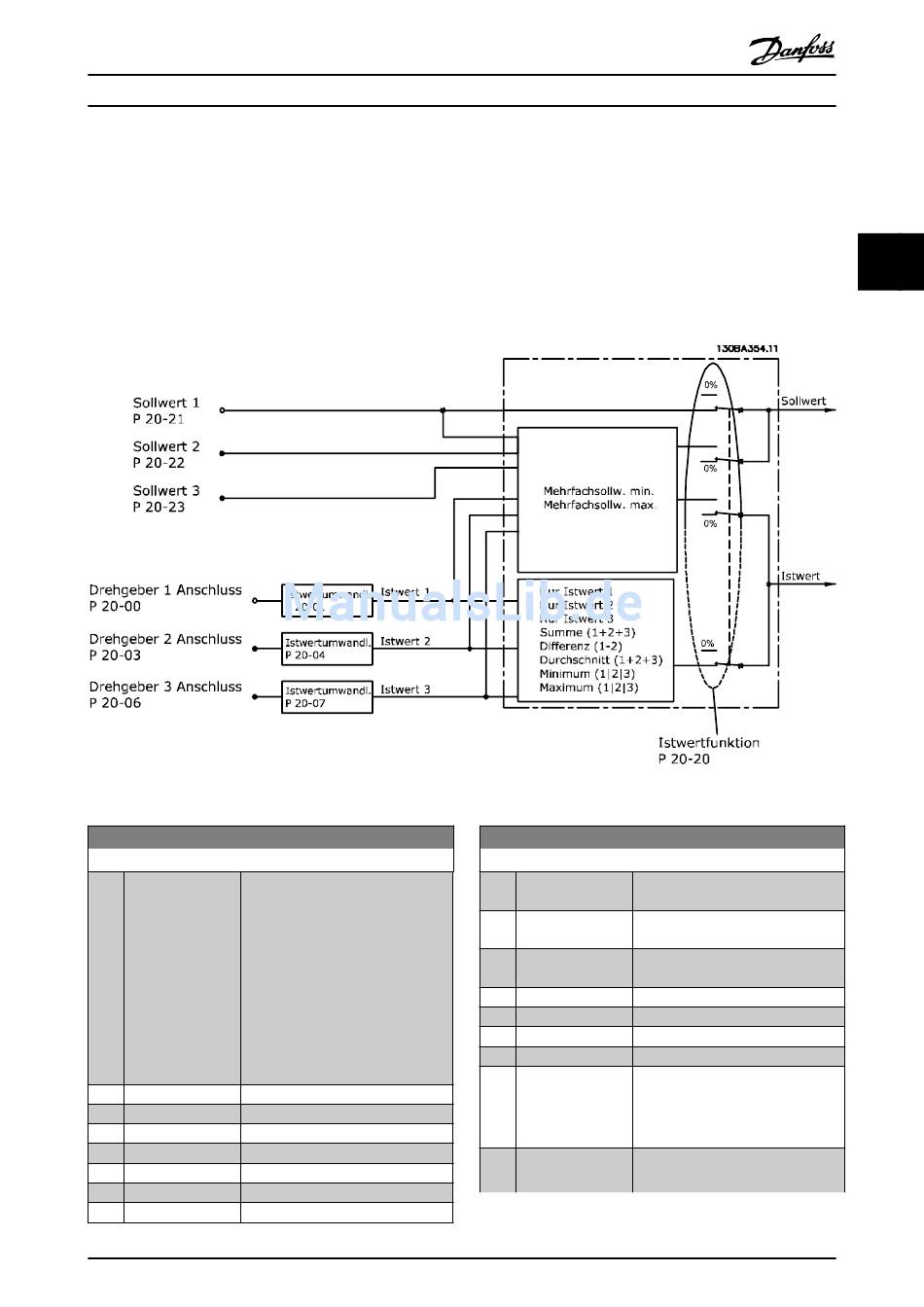

Abbildung 3.46

20-00 Istwertanschluss 1

Option: Funktion:
Bis zu drei verschiedene Istwert-
signale können das Istwertsignal für
den PID-Regler des Frequenzum-
richters bilden.
Dieser Parameter bestimmt, welcher
Eingang als Quelle des ersten Istwert-
signals betrachtet wird.
Analogeingang X30/11 und Analog-
eingang X30/12 bezieht sich auf
Eingänge auf der Universal-E/A-
Option.
[0] Keine Funktion
[1] Analogeingang 53
[2] Analogeingang 54
*
[3] Pulseingang 29
[4] Pulseingang 33
[7] Analogeing. X30/11
[8] Analogeing. X30/12
Programmierhandbuch für VLT
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
20-00 Istwertanschluss 1
Option: Funktion:
[9] Analogeingang
X42/1
[10] Analogeingang
X42/3
[11] Analogeingang
X42/5
[15] Analogeing. X48/2
[100] Bus-Istwert 1
[101] Bus-Istwert 2
[102] Bus-Istwert 3
[104] Strom ohne Geber Dies muss mit der MCT 10
Konfigurationssoftware mit
bestimmtem Plug-in für Betrieb ohne
Geber eingerichtet werden.
[105] Druck ohne Geber Dies muss mit der MCT 10
Konfigurationssoftware mit
