Programmieren

2 Programmieren

2.1 LCP Bedieneinheit

2.1.1 Bedienung der grafischen
Bedieneinheit LCP 102
Die folgenden Anleitungen gelten für das grafische LCP
102.
Das grafische LCP ist in vier Funktionsgruppen unterteilt
1. Grafikanzeige mit Statuszeilen
2. Menütasten mit Anzeige-LEDs - Betriebsart
auswählen, Parameter ändern und zwischen
Displayfunktionen umschalten.
3. Navigationstasten und Anzeigeleuchten (LEDs)
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
Grafikdisplay
Die LCD-Anzeige verfügt über eine Hintergrundbe-
leuchtung und insgesamt sechs alphanumerische Zeilen.
Alle Daten werden auf dem LCP angezeigt. Hier können im
Modus [Status] bis zu fünf Betriebsvariablen angezeigt
werden.
Displayzeilen
a. Statuszeile Statusmeldungen in Symbol- und
Grafikform.
b. Der Arbeitsbereich zeigt Daten und Variablen an,
die vom Benutzer definiert oder ausgewählt
wurden. Durch Drücken der Taste [Status] kann
jeweils eine extra Zeile hinzugefügt werden.
c. Statuszeile Statusmeldungen in Textform.
Programmierhandbuch für VLT
1
2
3
4
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Status
1234rpm 10,4A
43,5Hz
Run OK
Quick
Status
Menu
OK
On
Warn.
Alarm
Hand
O
on

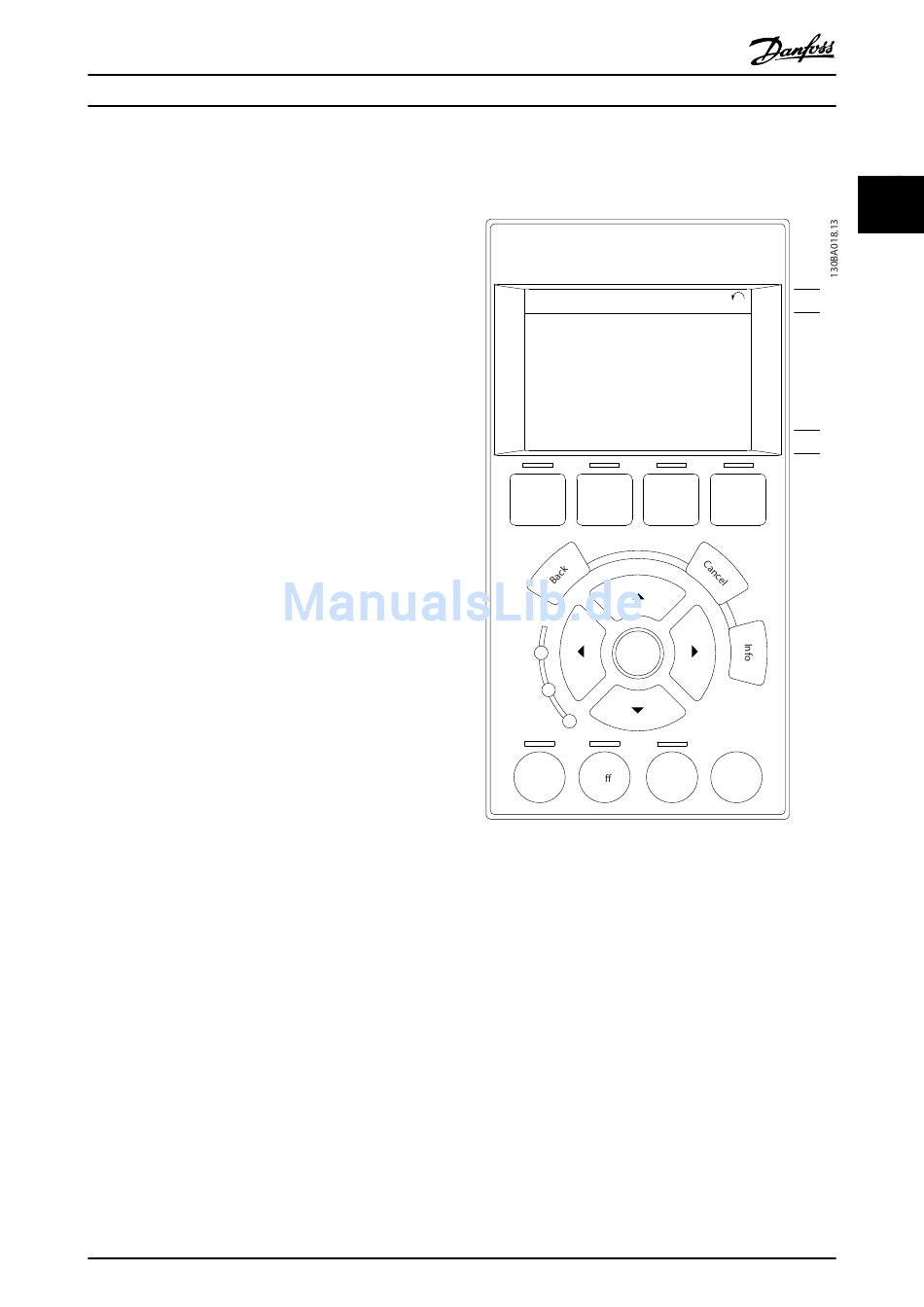

Abbildung 2.1
Die Anzeige ist in drei Bereiche unterteilt
Der obere Bereich (a) zeigt im Statusmodus den Status
oder außerhalb des Statusmodus und im Falle eines
Alarms/einer Warnung bis zu 2 Variablen an.
Die Zahl des aktiven Parametersatzes (ausgewählt in
0-10 Aktiver Satz) wird angezeigt. Bei Programmierung
eines anderen Satzes als dem aktiven Satz wird die
Nummer des programmierten Satzes rechts in Klammern
angezeigt.
Der Arbeitsbereich (b) zeigt unabhängig vom Zustand bis
zu 5 Messungen mit der entsprechenden Einheit angezeigt.
Bei Alarm/Warnung wird anstatt der Betriebsvariablen die
entsprechende Warnung angezeigt.
a
1(0)
43,5Hz
b
c
Main Alarm
Menu Log
Auto
Reset
on
