Danfoss VLT HVAC Drive Programmierungshandbuch Seite 166

Parameterbeschreibung

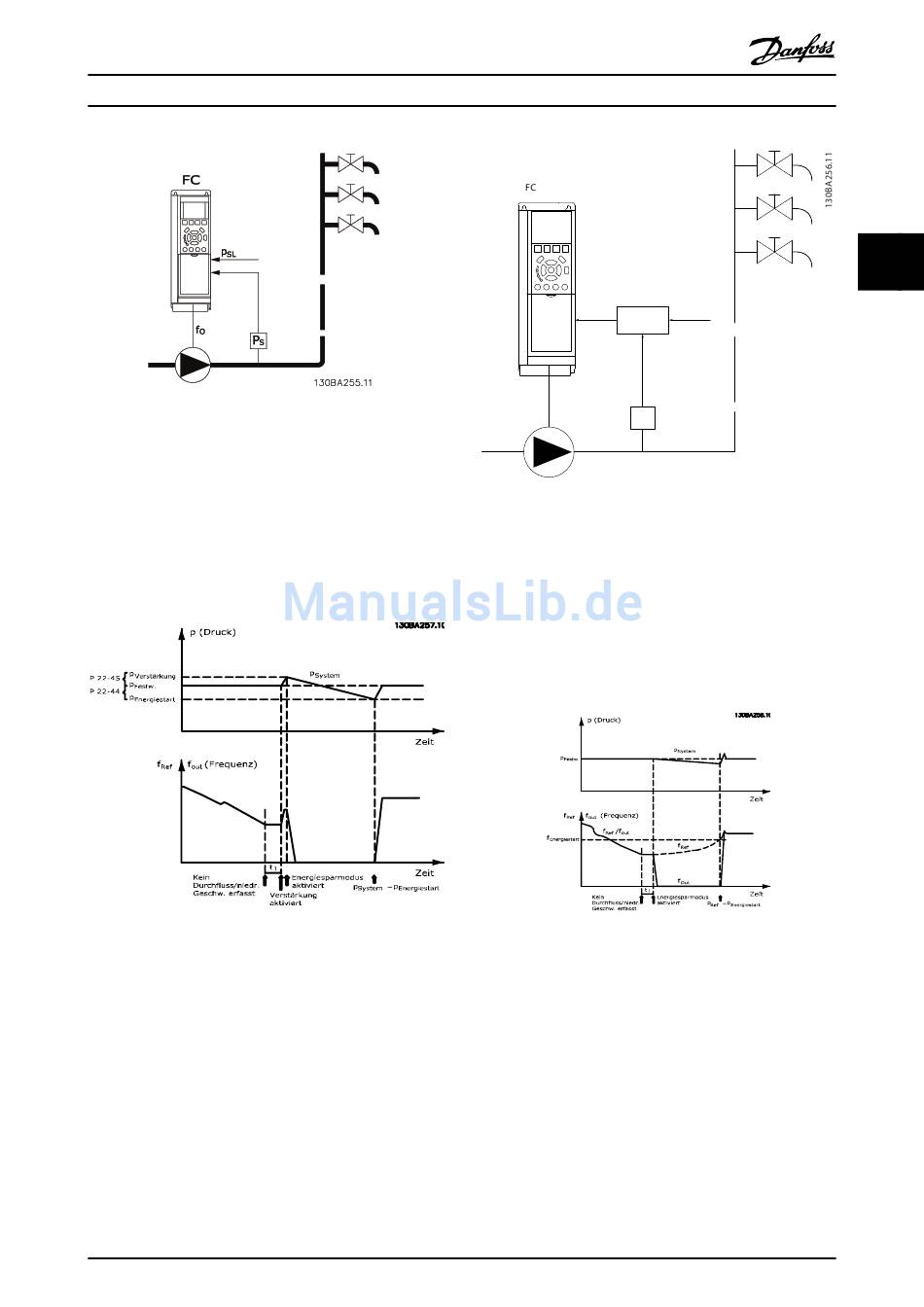

Abbildung 3.50
1) Systeme, in denen der integrierte PI-Regler für die
Regelung von Druck oder Temperatur verwendet wird.
Dies sind z. B. Boost-Systeme mit einem Druckistwertsignal,
das am Frequenzumrichter von einem Druckwandler
angelegt wird. 1-00 Regelverfahren muss auf PID-Prozess
eingestellt sein und der PI-Regler für die gewünschten
Sollwert- und Istwertsignale konfiguriert werden.
Beispiel: Boost-System.
Abbildung 3.51
Wird kein Durchfluss erfasst, erhöht der Frequenzumrichter
den Drucksollwert, um einen geringfügigen Überdruck im
System sicherzustellen (der Boost wird in 22-45 Sollwert-
Boost eingestellt).
Der Istwert vom Druckwandler wird überwacht. Wenn
dieser Druck mit einem festgelegten Prozentsatz unter den
Normalsollwert für Druck (Pset) gesunken ist, fährt der
Motor wieder mit der Rampe hoch und der Druck wird
geregelt, um den eingestellten Wert (Pset) zu erreichen.
Programmierhandbuch für VLT
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Ext. PID-Regler
f
Sollw.
f
Aus
P
Abbildung 3.52
2) In Systemen, in denen Druck oder Temperatur von
einem externen PI-Regler geregelt werden, können die
Energiestartbedingungen nicht auf dem Istwert vom
Druck-/Temperaturwandler basiert werden, da der Sollwert
unbekannt ist. In dem Beispiel mit einem Boost-System ist
der gewünschte Druck Pset unbekannt. 1-00 Regelverfahren
muss auf Drehzahlsteuerung programmiert werden.
Beispiel: Boost-System.
Abbildung 3.53
Wird niedrige Leistung oder niedrige Drehzahl erfasst, wird
der Motor angehalten, aber das Sollwertsignal (f
externen Regler wird weiter überwacht. Da niedriger Druck
aufgebaut wird, erhöht der Regler das Sollwertsignal, um
den Druck zu erhöhen. Wenn das Sollwertsignal einen
eingestellten Wert f erreicht hat, läuft der Motor
Energiestart
wieder an.
Die Drehzahl wird manuell durch ein externes Sollwert-
signal (Fernsollwert) eingestellt. Die Einstellungen
(Parametergruppe 22-3*) zur Anpassung der „No Flow"-
P
Festw.
P
System
) vom
ref
165
3 3
