Parameterbeschreibung
3.2.4 0-3* LCP-Benutzerdef.
Die Displayelemente können für verschiedene Zwecke
angepasst werden: *Benutzerdefinierte Anzeige. Der
angezeigte Wert ist proportional zur Drehzahl (linear,
radiziert oder 3. Potenz - je nach Wahl der Einheit in
0-30 Einheit). *Displaytext. Dies ist eine in einem Parameter
gespeicherte Textfolge.
Benutzerdefinierte Anzeige
Der anzuzeigende berechnete Wert basiert auf den Einstel-
lungen in 0-30 Einheit, 0-31 Freie Anzeige Min.-Wert (nur
linear), 0-32 Freie Anzeige Max. Wert, 4-13 Max. Drehzahl
[UPM], 4-14 Max Frequenz [Hz] und der aktuellen Drehzahl.

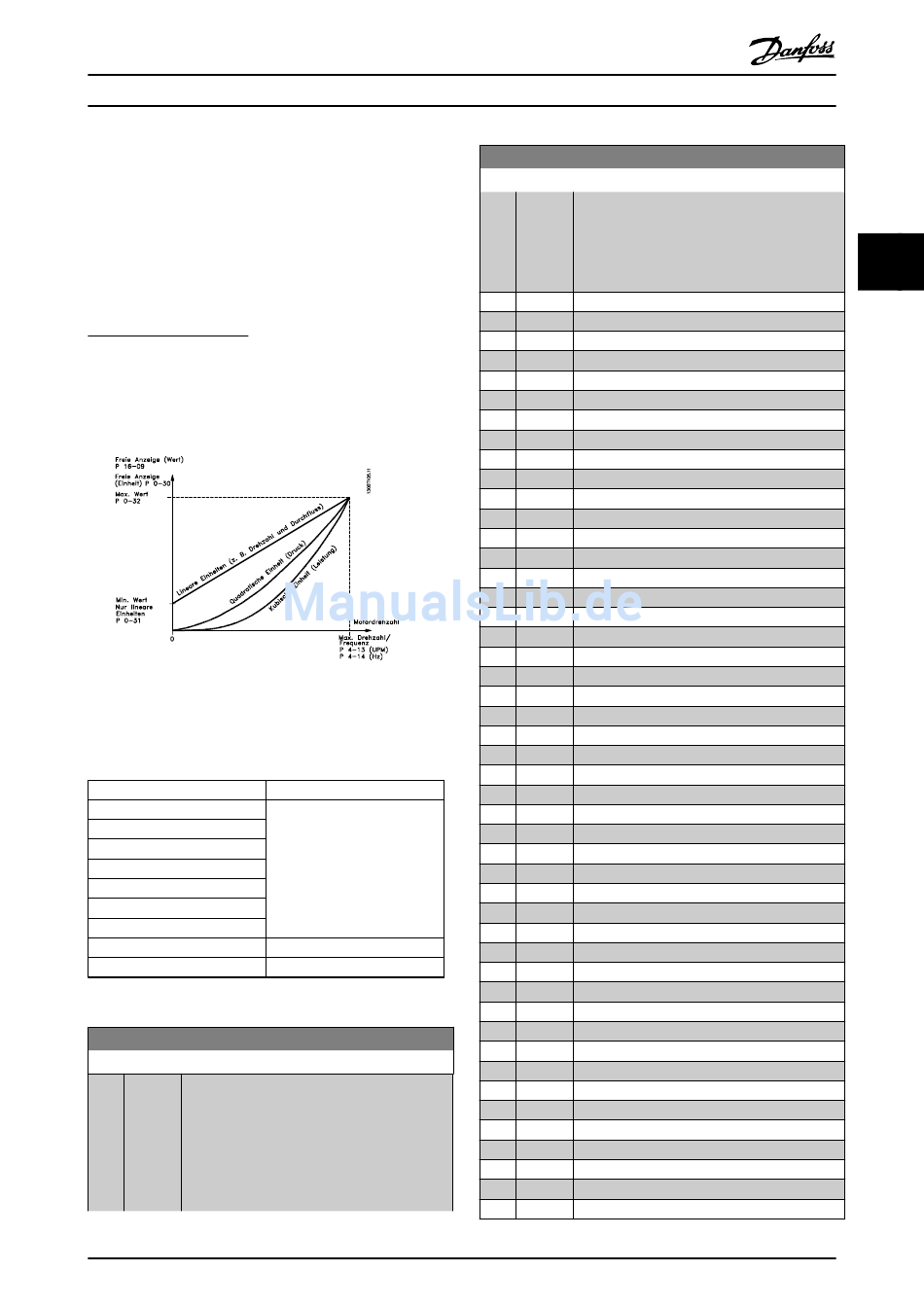

Abbildung 3.3
Die Beziehung hängt von der Art der in 0-30 Einheit
ausgewählten Maßeinheit ab:
Maßeinheit
Dimensionslos
Drehzahl
Durchfluss, Volumen
Durchfluss, Masse
Geschwindigkeit
Länge
Temperatur
Druck
Leistung
Tabelle 3.3
0-30 Einheit
Option: Funktion:
Wählen Sie die gewünschte Einheit für die
benutzerdefinierte Anzeige am LCP. Die
ausgewählte Einheit ergibt automatisch eine
lineare, quadratische oder kubische Skalierungs-
beziehung zur Ausgangsdrehzahl. Diese
Beziehung hängt von der gewählten Einheit ab
(siehe Tabelle 3.3). Der tatsächlich berechnete
Programmierhandbuch für VLT
Drehzahlbeziehung
Linear
Quadratisch
Kubisch
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
0-30 Einheit
Option: Funktion:
Wert kann in 16-09 Benutzerdefinierte Anzeige
ausgelesen werden und/oder wird im Display
durch Auswahl von Benutzerdefinierte Anzeige
[16-09] in 0-20 Displayzeile 1.1 bis
0-24 Displayzeile 3 gezeigt.
[0]
[1] %
*
[5] PPM
[10] 1/min
[11] UPM
[12] PULSE/s
[20] l/s
[21] l/min
[22] l/h
[23] m³/s
[24] m³/min
[25] m³/h
[30] kg/s
[31] kg/min
[32] kg/h
[33] t/min
[34] t/h
[40] m/s
[41] m/min
[45] m
[60] °C
[70] mbar
[71] Bar
[72] Pa
[73] kPa
[74] m wg
[75] mm Hg
[80] kW
[120] GPM
[121] Gal/s
[122] Gal/min
[123] Gal/h
[124] cfm
[125] Fuß³/s
[126] Fuß³/min
[127] Fuß³/h
[130] lb/s
[131] lb/min
[132] lb/h
[140] Fuß/s
[141] Fuß/min
[145] ft
[160] °F
[170] psi
[171] lb/in²
[172] inch wg
[173] ft wg
