Parameterbeschreibung
3-82 Startrampenzeit Auf
Range: Funktion:
Size [0.01 - Die Rampe-auf-Zeit ist die Beschleu-
related 3600.00 s] nigungszeit von 0 UPM zur
*
Motornenndrehzahl (3-82 Startram-
penzeit Auf), wenn
Kompressormoment in 1-03 Drehmo-
mentverhalten der Last aktiv ist.
3.5.6 3-9* Digitalpoti
Parameter zur Konfiguration der Digitalpotentiometer-
Funktion. Zum Steuern des Digitalpotis müssen
Digitaleingänge auf „DigiPot Auf", DigiPot Ab" oder
„DigiPot Aktiv" stehen.
3-90 Digitalpoti Einzelschritt
Range: Funktion:
0.10 % [0.01 - Eingabe der Schrittgröße für das
*
200.00 %] Erhöhen/Vermindern in Prozent der
Synchronmotordrehzahl n
Aktivierung von Erhöhen/Vermindern
wird der resultierende Sollwert
entsprechend dieser Eingabe erhöht/
vermindert.
3-91 Digitalpoti Rampenzeit
Range: Funktion:
1.00 s [0.00 - Steht ein Digitalpoti-Auf/Ab-Signal länger als
3600.00 s] in 3-95 Rampenverzögerung angegeben an, so
wird der resultierende Sollwert mit Verlauf
dieser Rampenzeit erhöht.
Ist ein Digitalpoti-Auf/Ab-Signal länger als in
3-95 Rampenverzögerung angegeben aktiv, so
wird der resultierende Sollwert mit Verlauf
dieser Rampenzeit erhöht/verringert. Die
Rampenzeit ist definiert als die Zeit, die
benötigt wird, um eine Sollwertanpassung in
den in 3-90 Digitalpoti Einzelschritt festge-
legten Schritten zu erzielen.
3-92 Digitalpoti speichern bei Netz-Aus
Option: Funktion:
[0] Aus Nach einem Netz-Aus (Steuerkarte stromlos) wird der
*
Digitalpoti-Sollwert auf null gesetzt.
[1] Ein Durch Aktivieren dieser Funktion wird der letzte
Digitalpoti-Sollwert bei Netzausfall gespeichert.
3-93 Digitalpoti Max. Grenze
Range: Funktion:
100 % [-200 - 200 Stellen Sie den Höchstwert ein, den der
*
%] Digitalpotentiometer-Sollwert erreichen
darf. Dies ist nützlich, wenn das digitale
Potentiometer nur zur Feineinstellung des
resultierenden Sollwerts bestimmt ist.
Programmierhandbuch für VLT
. Bei
s
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
3-94 Digitalpoti Min. Grenze
Range: Funktion:
0 % [-200 - 200 Dieser Parameter definiert den minimalen
*
%] Wert, den der resultierende Sollwert
erreichen darf. Dies ist nützlich, wenn das
digitale Potentiometer nur zur Feinein-
stellung des resultierenden Sollwerts
bestimmt ist.
3-95 Rampenverzögerung
Range: Funktion:
Size [ 0.000 - Geben Sie eine Verzögerung ab der
related 0.000 ] Aktivierung der digitalen Potentiometer-
*
funktion ein, bevor der Frequenzumrichter
beginnt, die Sollwertrampe auf/ab zu
fahren. Bei einer Verzögerung von 0 ms
beginnt das Auf- und Abfahren der
Rampe, sobald ERHÖHEN/VERMINDERN
aktiviert wird. Siehe auch 3-91 Digitalpoti
Rampenzeit.

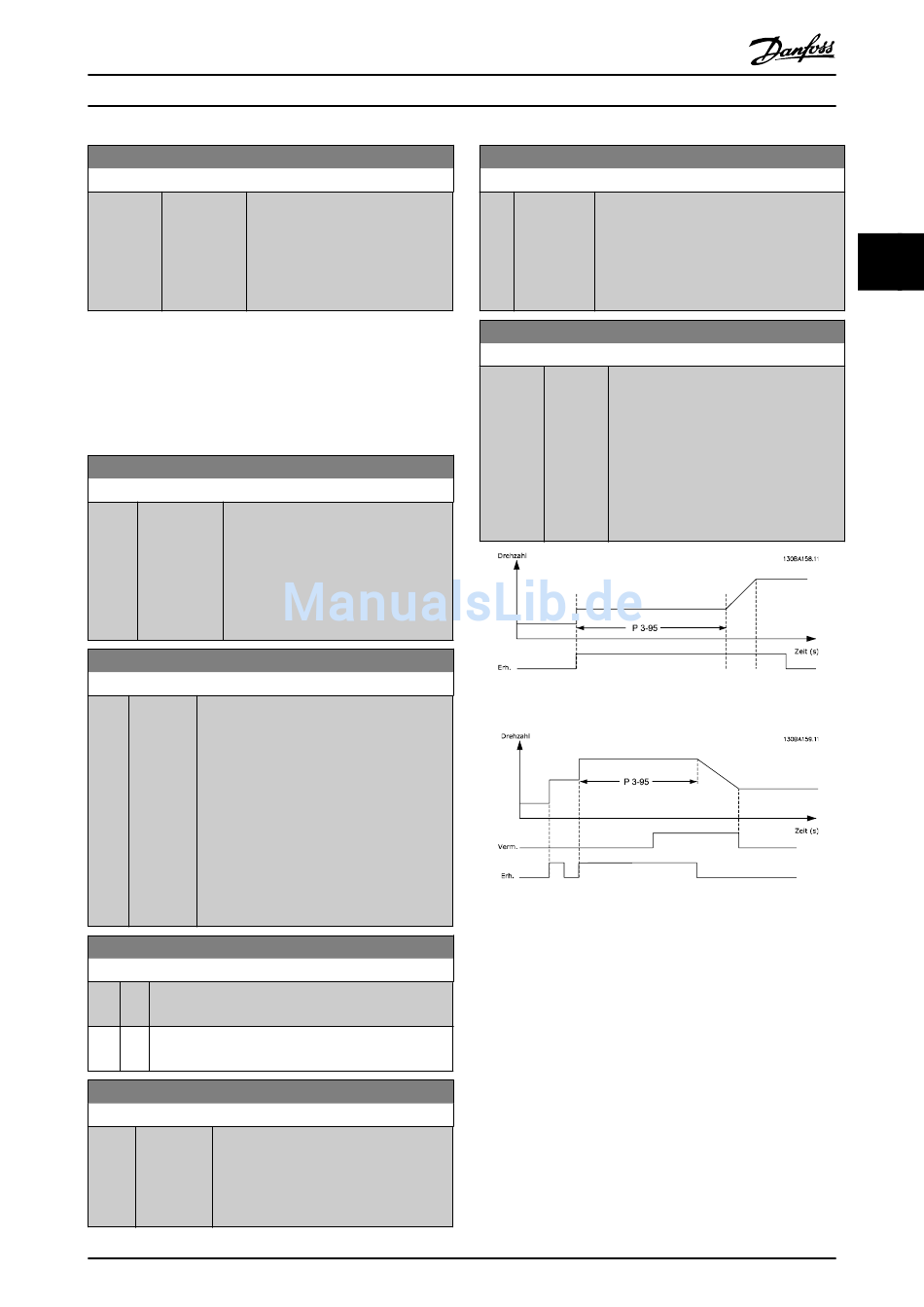

Abbildung 3.18
Abbildung 3.19
