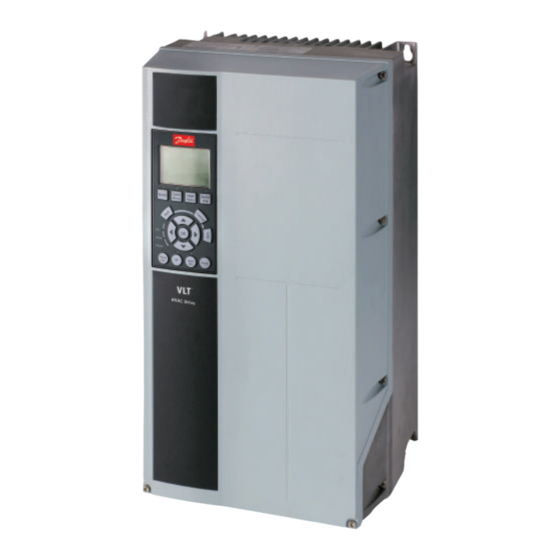

Danfoss VLT HVAC Drive Programmierungshandbuch
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Frequenzumrichter
  5. VLT HVAC Drive
  6. Programmierungshandbuch
Danfoss VLT HVAC Drive Programmierungshandbuch

Danfoss VLT HVAC Drive Programmierungshandbuch

Vorschau ausblenden Andere Handbücher für VLT HVAC Drive:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
MAKING MODERN LIVING POSSIBLE
Programmierungshandbuch
®
VLT
HVAC Drive

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss VLT HVAC Drive

Inhaltszusammenfassung für Danfoss VLT HVAC Drive

  • Seite 1 MAKING MODERN LIVING POSSIBLE Programmierungshandbuch ® HVAC Drive...

  • Seite 2: Inhaltsverzeichnis

    3.19 Hauptmenü - Erweiterter PID-Regler - Gruppe 21 3.20 Hauptmenü - Anwendungsfunktionen - Gruppe 22 3.21 Hauptmenü - Zeitfunktionen - Gruppe 23 3.22 Hauptmenü - Anwendungsfunktionen 2 - Gruppe 24 3.23 Hauptmenü - Kaskadenregler - Gruppe 25 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 3 5.1.16 16-** Datenanzeigen 5.1.17 18-** Info/Anzeigen 5.1.18 20-** FU PID-Regler 5.1.19 21-** Erw. PID-Regler 5.1.20 22-** Anwendungsfunktionen 5.1.21 23-** Zeitfunktionen 5.1.22 24-** Anwendungsfunktionen 2 5.1.23 25-** Kaskadenregler 5.1.24 26-** Grundeinstellungen Index MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 4: Einführung

    ® Einführung Programmierhandbuch für VLT HVAC Drive 1 Einführung VLT HVAC Drive Dieses Handbuch beschreibt die VLT HVAC Drive-Frequenzumrichter ab Software-Version 3.5.x. Die Nummer der Software-Version finden Sie in 15-43 Softwareversion. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 5: Urheberrechte, Haftungsbeschränkungen Und Änderungsvorbehalte

    Danfoss sind. Durch die Übernahme und den Gebrauch dieses Handbuchs erklärt sich der Benutzer damit einver- standen, die darin enthaltenen Informationen ausschließlich für Geräte von Danfoss oder solche anderer Hersteller zu verwenden, die ausdrücklich für die Kommunikation mit 1.1.3 Symbole Danfoss-Geräten über serielle Kommunikationsverbindung...

  • Seite 6: Abkürzungen

    Motornennfrequenz Motornennleistung Motornennspannung Parameter Par. Schutzkleinspannung PELV Leiterplatte Wechselrichter-Ausgangsnennstrom Umdrehungen pro Minute Klemmen für generatorischen Betrieb Gener. Sekunde Synchronmotordrehzahl Moment.grenze Volt Der maximale Ausgangsstrom VLT,MAX Der Ausgangsnennstrom des Frequenzum- VLT,N richters MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 7: Weitere Literatur Für Vlt Hvac Drive

    MG.11.ZX.YY Projektierungshandbuch für Ausgangsfilter, MG. Die Motornennfrequenz (siehe Typenschilddaten). 90.NX.YY Projektierungshandbuch für Bremswiderstände, Motorstrom (Istwert). MG.90OX.YY x = Versionsnummer Der Motornennstrom (siehe Typenschilddaten). yy = Sprachcode Nenndrehzahl des Motors (siehe Typenschilddaten). MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 8 +100 % des Sollwertbereichs. Auswahl von bis zu acht die Motortemperatur geschätzt werden. Festsollwerten über die Digitalklemmen ist möglich. ® Hiperface Pulssollwert ® Hiperface ist eine eingetragene Marke von Stegmann. Ein den Digitaleingängen (Klemme 29 oder 33) zugeführtes Pulsfrequenzsignal. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 9 Satz gerade aktiv ist. SFAVM 60° AVM Steht für Stator Flux oriented Asynchronous Vector Schaltmuster mit der Bezeichnung 60° Asynchrone Vektor Modulation und bezeichnet einen Schaltmodus Modulation (14-00 Switching Pattern). (14-00 Switching Pattern). MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 10 Funktion gewünscht wird, 1-90 Motor Thermal werden bzw. werden überhaupt nicht gesendet. In Protection auf den Datenwert ETR Alarm 1 [4] oder sicherheitskritischen Anwendungen, beispielsweise Datenwert ETR Warnung 1 [3] einstellen. bei der Funktionssteuerung der elektromagne- MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 11: Hochspannung

    Taktfrequenz, um Verluste auf ein Minimum zu reduzieren. Dies wird 10 s nach dem letzten Fehler fortgesetzt und erhöht die Zuverlässigkeit und die Robustheit des Frequenzumrichter, während die vollständige Regelung des Motors wieder hergestellt wird. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 12: Programmieren

    Der Arbeitsbereich (b) zeigt unabhängig vom Zustand bis zu fünf Variablen mit der entsprechenden Einheit an. Bei Alarm/ Warnung wird anstatt der Betriebsvariablen die entspre- chende Warnung angezeigt. Der untere Bereich (c) zeigt den Zustand des Frequenzum- richters an. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 13 Es werden die Betriebsvariablen (1.1, 1.2, 1.3 und 2) angezeigt. In diesem Beispiel sind das Drehzahl, Motorstrom, Motorleistung und Frequenz. 1.1, 1.2 und 1.3 sind in kleiner Größe, 2 ist in großer Größe gezeigt. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 14 Parameter 0-60 Hauptmenü Passwort, 0-61 Hauptmenü Zugriff Alarmspeicher genutzt werden. ohne PW, 0-65 Benutzer-Menü Passwort oder 0-66 Benutzer- Menü Zugriff ohne PW kein Passwort eingerichtet wurde. Für den großen Teil von VLT HVAC Drive-Anwendungen ist es Quick Main Alarm nicht notwendig, auf die Hauptmenüparameter zuzugreifen,...
  • Seite 15 Taste aktiviert [1] oder deaktiviert [0] werden. Hand Auto Reset Parameter Shortcut: Ein 3 Sekunden langes Drücken der Taste [Main Menu] Mit dem Parameter-Shortcut kann direkt auf alle Parameter zugegriffen werden. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 16: Bedienung Der Numerischen Lcp Bedieneinheit Lcp

    Parametereinstellung zu bestätigen. Setup 1 Abbildung 2.2 Beispiel für Zustandsanzeige Kontroll-Anzeigen (LEDs): • On (Grüne LED): Zeigt an, dass das Gerät betriebs- bereit ist. • Warn. (Gelbe LED): Zeigt eine Warnung an. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 17: Parametereinstellungen Zwischen Mehreren Frequenzumrichtern

    Der Vorgang kann an einem Statusbalken Stromversorgung gestoppt werden. verfolgt werden. Wenn die Kopie abgeschlossen wurde, bestätigen Sie mit [OK]. [Auto on] wird gewählt, wenn der Frequenzumrichter über die Steuerklemmen und/oder serielle Kommunikation MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 18: Parametereinstellung

    Im Speicher können bis zu 120 Abtastungen zum [OK] drücken. späteren Abruf abgelegt werden. ▲ ▼ Wählen Sie mit den Tasten [ ] und [ ] die gewünschte Parametereinstellung aus. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 19 Mit dem Inbetriebnahme-Menü erhält man Zugriff auf die 18 (Werkseinstellung) gewählt, ist eine +24 V Beschaltung wichtigsten Parametersätze des Frequenzumrichters. Nach notwendig, um den Start zu ermöglichen. der Programmierung ist der Frequenzumrichter in den MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 20: Funktionssätze

    Abbildung 2.12 7. Schritt: Mit den Auf/Ab-Navigationstasten die Q1 Benutzer-Menü verschiedenen Optionen wählen. [OK] drücken. Q2 Inbetriebnahme-Menü Q3 Funktionssätze Q5 Liste geänderte Par. Abbildung 2.8 3. Schritt: Mit den Auf/Ab-Navigationstasten zu Funktionssätze blättern. [OK] drücken. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 21 6-11 Klemme 53 Skal. Max.Spannung 5-14 Klemme 32 Digitaleingang 6-12 Klemme 53 Skal. Min.Strom 5-15 Klemme 33 Digitaleingang 6-13 Klemme 53 Skal. Max.Strom 6-14 Klemme 53 Skal. Min.-Soll/Istwert 6-15 Klemme 53 Skal. Max.-Soll/Istwert MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 22 20-22 Sollwert 2 20-81 Auswahl Normal-/Invers-Regelung 20-82 PID-Startdrehzahl [UPM] 20-83 PID-Startfrequenz [Hz] 20-93 PID-Proportionalverstärkung 20-94 PID Integrationszeit 20-70 Typ mit Rückführung 20-71 PID-Verhalten 20-72 PID-Ausgangsänderung 20-73 Min. Istwerthöhe 20-74 Maximale Istwerthöhe 20-79 PID-Auto-Anpassung MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 23: Hauptmenümodus

    Jeder Parameter hat eine Bezeichnung und eine Nummer, die unabhängig vom Programmiermodus stets dieselben sind. Im Hauptmenü sind die Parameter nach Gruppen aufgeteilt. Die 1. Stelle der Parameternummer (von links) gibt die Gruppennummer des betreffenden Parameters an. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 24: Parameterauswahl

    [kW], 1-22 Motornennspannung und 1-23 Motornennfrequenz. ab, ob der gewählte Parameter einen numerischen Die Parameter werden sowohl als Gruppe numerischer Datenwert oder einen Textwert enthält. Datenwerte als auch als einzelne numerische Datenwerte stufenlos geändert. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 25: Initialisierung Wiederherstellen

    8-32 Baudrate 8-35 FC-Antwortzeit Min.-Delay 8-36 FC-Antwortzeit Max.-Delay 8-37 FC Interchar. Max.-Delay 15-00 Betriebsstunden bis 15-05 Anzahl Überspannungen 15-20 Protokoll: Ereignis bis 15-22 Protokoll: Zeit 15-30 Fehlerspeicher: Fehlercode bis 15-32 Fehlerspeicher: Zeit MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 26: Parameterbeschreibung

    Parametergruppe 15-** Info/Wartung Parametergruppe 16-** Datenanzeigen Parametergruppe 18-** Info/Anzeigen Parametergruppe 20-** PID-Regler Parametergruppe 21-** Erw. PID-Regler Parametergruppe 22-** Anwendungsfunktionen Parametergruppe 23-** Zeitfunktionen Parametergruppe 24-** Anwendungsfunktionen 2 Parametergruppe 25-** Kaskadenregler Parametergruppe 26-** Grundeinstellungen MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 27: Hauptmenü - Betrieb/Display - Gruppe

    Teil des Sprachpakets 1 ein. [47] Czech Teil des Sprachpakets 1 Die unbenutzte Einstellung wird ausgeblendet. [48] Polski Teil des Sprachpakets 1 [49] Russian Teil des Sprachpakets 1 [50] Thai Teil des Sprachpakets 2 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 28: Netz-Ein Modus (Hand)

    Änderung während des Betriebs notwendig ist. Bei sehr komplexen Anwendungen, in denen die vollständige Flexibilität der externen Anwahl genutzt wird, kann diese Verknüpfung jedoch erforderlich sein. Über 0-11 Programm- MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 29: Funktion

    Betriebs (d. h., wenn der Motor läuft) von einem Satz zum anderen zu schalten. Beispiel: Umschaltung von Satz 1 und Satz 2: Par. 0-11 (Programmsatz) steht auf Satz 1, es muss Satz MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 30 1. Zeile, linke Stelle im Display. Regelgröße (Summe aus Digital, Analog, Festsollwert, Bus, Sollw. Keine Es wurde kein Anzeigewert gewählt. speich., Frequenzkorr. auf/ [37] Displaytext 1 Hiermit kann eine individuelle Frequenzkorr. ab). Textzeichenfolge zur Anzeige am MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 31: Parameterbeschreibung

    „0“ = Signal AUS; „1“ = in Prozent an. Signal EIN. [1626] Leistung gefiltert Die Reihenfolge ist 16-60 Digita- [kW] leingänge zu entnehmen. Bit 0 [1627] Leistung gefiltert befindet sich im äußeren rechten [PS] Bereich. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 32 Feldbus-Schnittstelle in Hex- X42/11 [V] Klemme X42/11 der Analog-E/A- Code, d. h. gesendet vom Karte angelegt ist. Gebäudemanagementsystem, einer [1836] Analogeingang SPS oder einem anderen Master. X48/2 [mA] [1837] Temp. Eing. X48/4 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 33 [UPM], 4-14 Max Frequenz [Hz] und aktueller Drehzahl. [9927] HS Temp. (PC8) 0-21 Displayzeile 1.2 Einstellung für die Displayanzeige in der Mitte der 1. Zeile. Option: Funktion: [1614] Motornennstrom Auswahl siehe 0-20 Displayzeile 1.1. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 34 Pulse/s Einheit gewählt wird. Für [20] Einheiten mit 2. und 3. Potenz ist [21] l/min der Mindestwert 0. [22] [23] m³/s [24] m³/min [25] m³/h [30] kg/s [31] kg/min [32] kg/h MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 35 Kommunikation geschrieben werden. Soll dieser Aktiviert mit AUS Text permanent angezeigt werden, wählen Sie in Passwort mit OFF 0-20 Displayzeile 1.1, 0-21 Displayzeile 1.2, 0-22 Displayzeile 1.3, 0-23 Displayzeile 2 oder MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 36 Es können auch alle Parameter aus dem Menü Zugriff ohne PW ignoriert Alle LCP zurückgelesen werden. Lade von Es werden keine Motordaten zurück- LCP,nur Fkt. gelesen. Dies ist sinnvoll, wenn zu MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 37: Uhreinstellungen

    Warnung programmiert werden, falls die Uhr nicht richtig eingestellt wurde, z. B. nach einem Netz-Aus. HINWEIS Beim Einbau einer Optionskarte mit analoger E/A, Analog I/O MCB 109, wird zusätzlich eine Batteriesicherung von Datum und Uhrzeit durchgeführt. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 38: Uhr Fehler

    [0 - 0 ] Zeigt das aktuelle Datum und die aktuelle Uhrzeit an. Datum und Uhrzeit werden ständig aktualisiert. Die Uhr beginnt erst, wenn eine von der Werksein- stellung abweichende Einstellung in 0-70 Datum und Zeit vorgenommen wurde. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 39: Hauptmenü - Motor/Last - Gruppe

    (z. B. mehrere Kondensatorlüfter oder Kühlturmgebläse). Stellt eine Spannung bereit, die für eine quadratische Drehmo- mentlastkennlinie des Motors optimiert ist. Automatische Energieoptimierung Kompressor Autom. Energieoptim. [2]: Zur optimalen energieeffizienten Drehzahlregelung von Schrauben- und MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 40: Motordaten

    Application [Application Der Wert muss den Angaben auf dependent dependant] dem Typenschild des Dieser Parameter kann nicht bei Motorbetrieb eingestellt angeschlossenen Motors werden. entsprechen. Die Werkseinstellung entspricht der Typenleistung des Frequenzumrichters. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 41 Daten normaler Standardmotoren. Komplette Eine automatische Motoranpassung des Falsche Eingaben können zu Fehlfunktionen oder Anpassung Statorwiderstands R , des Rotorwiderstands ungewollten Reaktionen des Frequenzumrichters führen. , der Statorstreureaktanz x , der Rotorstreu- MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 42 Werts. Der Wert wird vom Motorlieferanten Dieser Parameter steht über das LCP nicht zur Verfügung. angegeben. Die Werkseinstellung von R wird benutzt. Der Frequen- zumrichter ermittelt automatisch einen Standardwert gemäß dem eingestellten Motortyp. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 43 Erhöhen dieses Werts verringert das erzeugte Drehmoment. 100 % bedeutet das 2-Fache der Schlupffrequenz. Der Parameter ist wirksam, wenn 1-73 Flying Start aktiviert ist. Dieser plus Parameter ist nur in VVC verfügbar. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 44 0,25 kW - 7,5 kW > 10 Hz Eingabe der Zeitverzögerung vor dem 11 kW - 45 kW < 5 Hz Beginn der Beschleunigung. 55 kW - 550 kW < 3-4 Hz MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 45: Motorfangschaltung

    Alarm [A18] Momentgrenze darf den Wert in Par. 1-79 Startfehler ab. Kompressorstart Max. Anlaufzeit nicht Wenn diese Funktion aktiviert wird, überschreiten. Andernfalls schaltet der um für einen schnellen Start zu MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 46: Stoppfunktion

    1-81 Ein.-Drehzahl für Stoppfunktion [UPM] Parameterwert fällt, schaltet der Range: Funktion: Frequenzumrichter mit einem Alarm [A49] Drehzahlgrenze ab. Application [0 - 600 RPM] Definiert die Drehzahl zum Stoppfunktion. dependent Aktivieren des 1-80 Funktion bei Stopp. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 47: Motortemperatur

    Wenn der Motor permanent überlastet ist Thermistor-Versorgungsspannung. Motorschutz und keine Warnung oder keine Abschaltung des Frequenzumrichters erfolgen soll. Thermistor Wenn eine Warnung auszugeben ist, falls Warnung der angeschlossene Thermistor im Motor auslöst. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 48 [0] Ohne ausgewählt sein. Ohne Analogeingang 53 Analogeingang 54 Digitaleingang 18 Digitaleingang 19 Digitaleingang 32 Digitaleingang 33 HINWEIS Dieser Parameter kann nicht bei Motorbetrieb eingestellt werden. HINWEIS Digitaleingang muss in 5-00 Schaltlogik. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 49: Hauptmenü - Bremsfunktionen - Gruppe

    Parameter ist nur bei Frequenzum- Aktivieren ausgeführt wird. richtern mit eingebauter dynamischer Bremse verfügbar. Dieser Parameter ist für Werte ohne Dezimalstellen vorgesehen. Bei einer Auswahl mit zwei Dezimal- stellen 30-81 Brake Resistor (ohm) verwenden. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 50: Bremswiderstand Leistung (Kw)

    Die typische Messgenauigkeit für die ausgelesen und dann dieser Wert Leistungsüberwachung hängt von der Genauigkeit des plus 20 % in Par. 2-12 eingetragen Widerstands ab (min. ± 20 %). werden. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 51 Stopp und Überwachung eines Kurzschlusses oder einer Absch. Unterbrechung des Bremswiderstands und eines Kurzschlusses des Brems-IGBT. Wird ein Fehler erfasst, versucht der Frequenzumrichter den Motor herunterzufahren und schaltet dann ab. Es MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 52: Hauptmenü - Sollwerte Und Rampen - Gruppe

    Er dient auch zur Wahl von Festsollwerten und die Einstellung der Sollwertverarbeitung. An den entsprechenden Digitaleingängen in Parametergruppe 5.1* sind Festsollwert Bit 0, 1 oder 2 ([16], [17] oder [18]) zu wählen. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 53 Die Summe dieser Sollwertsignale bildet den resultierenden Sollwert. Dieser Parameter kann nicht bei laufendem Motor geändert werden. Deaktiviert Analogeingang 53 Analogeingang 54 Pulseingang 29 -100 Pulseingang 33 P 3-14 [20] Digitalpoti MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 54 Festdrehzahl nJOG festgelegt werden. Nach Aktivieren der JOG- Drehzahl läuft der Frequenzumrichter mit dieser Drehzahl. Die maximale Grenze ist in 4-13 Max. Drehzahl [UPM] definiert. Siehe auch 3-80 Rampenzeit JOG. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 55 Auf in 3-41 Rampenzeit Auf 1. derungen. tDez × nnorm Par. .1 − 25 Par. 3 − 42 = Sollw. UPM 3.5.4 3-5* Rampe 2 Zur Auswahl der Rampenparameter siehe Parametergruppe 3-4*. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 56 Rampenzeit Ab (3-52 Ramp 2 Ramp Application [0.01 - Die Schnellstopp-Rampenzeit ist die down Time) bei langsam abnehmender dependent 3600.00 s] Verzögerungszeit von der Synchronmo- Drehmomentreduzierung. Ein hoher tordrehzahl auf 0 UPM. Es ist darauf zu MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 57 0.10 % [0.01 - Eingabe der Schrittgröße für das Erhöhen/ 200.00 %] Vermindern in Prozent der Synchronmo- tordrehzahl n . Bei Aktivierung von Erhöhen/Vermindern wird der resultierende Sollwert entsprechend dieser Eingabe erhöht/vermindert. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 58 ® Parameterbeschreibung Programmierhandbuch für VLT HVAC Drive MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 59: Hauptmenü - Grenzen/Warnungen - Gruppe

    Motor laufen soll. Die min. Frequenz kann so eingestellt werden, dass sie der Mindestausgangsfrequenz der Motorwelle entspricht. Die min. Drehzahl darf den in 4-14 Max Frequenz [Hz] eingestellten Wert nicht überschreiten. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 60 Meldung angezeigt. Zusätzlich 4-16 Momentengrenze motorisch bis kann ein entsprechendes Zustands- 4-18 Stromgrenze nicht automatisch signal auf den Digital- und die Werkseinstellungen wieder Relaisausgängen erzeugt werden. Siehe hergestellt. Zeichnung. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 61 Abschaltung 1000 Zustandssignal an Klemme 27 oder 29 und an Relaisausgang 01 oder HINWEIS 02 erzeugen. Dieser Parameter kann nicht bei laufendem Motor geändert werden. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 62: Drehz.ausblendung

    Sie 4-64 Halbautom. Ausbl.-Konfig. die oberen Drehzahlgren- Option: Funktion: zwerte ein. Ohne Funktion Aktiviert Startet die Konfiguration der halbautomatischen Drehzahl-Bypassbereiche und geht dann wie oben beschrieben vor. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 63: Hauptmenü - Digitalein-/-Ausgänge - Gruppe

    Digitaleingänge werden zur Auswahl diverser Funktionen im Wechsel Frequenzumrichter benutzt. Alle Digitaleingänge können auf Pumpe 1 Verriegelung [130] Alle die folgenden Funktionen eingestellt werden: Pumpe 2 Verriegelung [131] Alle Pumpe 3 Verriegelung [132] Alle MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 64 Erlaubt die Wahl zwischen einem der acht auch in der Momentengrenze sicherzu- Festsollwerte gemäß der folgenden Tabelle. stellen. Ext. Verrie- Hat die gleichen Funktionen wie Motorfrei- gelung laufstopp, invers, aber Ext. Verriegelung MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 65 Die Skalierung Startbefehl, der angewendet wird. Liegt ein erfolgt in Parametergruppe 5-5*. Signal an Hand Start und auch Auto Start an, ist die Funktion Auto Start wirksam. Durch MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 66 Parametergruppe 5-1* überein, außer Pulseingang [32]. 5-11 Klemme 19 Digitaleingang Option: Funktion: Optionen und Funktionen stimmen mit denen aus 5-1* überein, Ohne Funktion außer Pulseingang. Option: Funktion: Ohne Funktion MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 67: Digitalausgänge

    Bus-Strg. 1 bei TO 4-53 Warnung Drehz. hoch eingestellten [47] Bus-Strg. 0 bei TO Bereichs. [55] Pulsausgang [16] Unter Min.- Die Ausgangsdrehzahl ist unter dem in Drehzahl 4-52 Warnung Drehz. niedrig eingestellten Wert. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 68 Aktion [32] Digitalausgang A-AUS auf Frequenzumrichter im Auto-Betrieb ist Aus geschaltet werden. (angezeigt durch LED über LCP-Taste [81] SL-Digitalausgang Siehe 13-52 SL-Controller Aktion. Der [Auto on]). zugewiesene Ausgang kann mit einer Smart Logic-Aktion [39] Digitalausgang MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 69 [1] Ja [200] Pumpe 1 läuft Gesteuert über Gesteuert über RELAIS1 Frequenzumrichter [201] Pumpe 2 läuft Gesteuert über Gesteuert über RELAIS2 RELAIS1 [203] Pumpe 3 läuft Gesteuert über Gesteuert über RELAIS3 RELAIS2 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 70 Alarm oder Warnung [161] Reversierung aktiv [11] Moment.grenze [165] Hand-Sollwert aktiv [12] Außerh.Stromber. [166] Fern-Sollwert aktiv [13] Unter Min.-Strom [167] Startbefehl aktiv [14] Über Max.-Strom [168] Hand / Aus [15] Außerh.Drehzahlber. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 71: Relaisfunktion

    Klemme 29 als Eingang benutzt werden, ist 5-02 Klemme 29 für die Zusatzrelais der MCO 105 in Funktion auf Eingang [0] einzustellen. einer Array-Funktion gewählt werden. Siehe 5-40 Relaisfunktion. Relais 3-6 gehören zu MCB 113. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 72: Pulsausgänge

    5-56 Klemme 33 Max. Frequenz Range: Funktion: 100 Hz [0 - 110000 Hz] Parameter zum Skalieren der Max.- Parameter zur Definition des Ausgangs: Frequenz entsprechend der Max.- Drehzahl der Motorwelle (Max.- MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 73: Funktion

    [102] Istwert +-200 % [103] Motorstrom 0-Imax [104] Drehm. 0-Tlim [105] Drehm. 0-Tnom [106] Leistung 0-Pnom [107] Drehzahl 0-HighLim [113] Erw. PID-Prozess 1 [114] Erw. PID-Prozess 2 [115] Erw. PID-Prozess 3 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 74: Bussteuerung

    0.00 % [0.00 - 100.00 Wurde für diesen Analogausgang die Funktion „Bussteuerung“ gewählt und ein Bus/Steuerwort Timeout (Par. 8-04) ist aktiv, dann legt dieser Par. den Ausgangswert während des Timeouts fest. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 75: Hauptmenü - Analogein-/-Ausgänge - Gruppe

    Als Timeout-Funktion kann Folgendes gewählt bleibt. werden: • [1] Der Motor wird mit der momentanen Ausgangsdrehzahl Drehz. speich. weiter betrieben. Stopp • [2] Der Motor wird angehalten. Festdrz. (JOG) Max. Drehzahl MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 76: Analogeingang

    6-12 Klemme 53 Skal. Min.Strom). Range: Funktion: 10.00 V [Application Parameter zum Skalieren der Max.- dependant] Spannung. Dieser Analogeingang- Skalierungswert sollte dem Max.- Sollwert/Istwert aus 6-25 Klemme 54 Skal. Max.-Soll/Istwert entsprechen. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 77 6-36 Klemme X30/11 Filterzeit kann bei werden. Ein Beispiel ist die Verwendung der laufendem Motor nicht geändert Analogeingänge als Teil eines dezentralen E/A- werden. Systems (also nicht als Teil von Steuerfunktionen MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 78: Analogausgang

    (4-16 Momentengrenze motorisch), der Option MCB 101 (Einstellung in (0-20 mA) 6-41 Klemme X30/12 Skal. [105] Drehm. 0-Tnom 0 - Motornennmoment, (0-20 mA) Max.Spannung) [106] Leistung 0-Pnom 0 - Motornennleistung, (0-20 mA) MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 79 Dient zum Skalieren des Min.-Analog- signals (0 oder 4 mA) an Klemme 42. Der Wert kann in Prozent des Gesamtbe- reichs der in 6-50 Klemme 42 Analogausgang eingestellten Variable festgelegt werden. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 80 6-53 Kl. 42, Wert bei Bussteuerung i . e . 10 mA : × 100 % = 200 % Range: Funktion: 0.00 % [0.00 - 100.00 %] Enthält den Wert von Ausgang 42 bei Bussteuerung. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 81: Parameterbeschreibung

    6-64 Kl. X30/8, Wert bei Bus-Timeout Range: Funktion: 0.00 % [0.00 - 100.00 Enthält den an die Ausgangsklemme anzulegenden Wert, wenn diese für „Bussteuerung“ konfiguriert wurde und ein Timeout aktiv ist. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 82: Hauptmenü - Optionen Und Schnittstellen - Gruppe

    Dieser Parameter kann nicht bei laufendem Motor geändert Festdrz. (JOG) werden. Max. Drehzahl Stopp und Alarm Anwahl Datensatz 1 Anwahl Datensatz 2 Anwahl Datensatz 3 [10] Anwahl Datensatz 4 [20] N2-Rückfallzeit MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 83: Steuerwort

    Nur die für den [30] Stör. Bremse (IGBT) Der Ausgang ist logisch „1“, wenn der Feldbus in Steckplatz A gültigen Optionen Bremsen-Transistor (IGBT) einen erscheinen im LCP-Display. Kurzschluss hat. FC-Profil Profidrive-Profil MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 84 Kommunikation gemäß einem offenen Datenkom- [82] SL-Digitalausgang C SL-Controller Aktion. Der zugewiesene munikationsprotokoll (Gebäudeautomation und Ausgang kann mit einer Smart Logic- Aktion [40] Digitalausgang C-EIN auf Ein und mit einer Smart Logic-Aktion MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 85 [105] PPO 5 8-33 Parität/Stoppbits [106] PPO 6 Option: Funktion: [107] PPO 7 Parität und Stoppbits für das [108] PPO 8 Protokoll 8-30 FC-Protokoll der FC- [200] Anw.Telegramm 1 Schnittstelle. Für einige Protokolle MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 86 Die Satzanwahl muss über Feldbus/serielle Bus ODER Der Startbefehl wird über Feldbus/serielle Klemme Kommunikation UND zusätzlich über einen der Klemme Kommunikation ODER über einen der Digita- Digitaleingänge aktiviert werden. leingänge aktiviert. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 87 [0 - 0 ] Dieser Parameter zeigt die Zahl von Fehlertele- HINWEIS grammen, die vom Frequenzumrichter nicht ausgeführt werden konnten. Dieser Parameter ist nur aktiv, wenn 8-30 FC-Protokollauf [9] FC-Option steht. 8-84 Gesendete Slavemeldungen Range: Funktion: [0 - 0 ] MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 88 8-95 Bus Istwert 2 Range: Funktion: [-200 - 200 ] Näheres siehe 8-94 Bus Istwert 1. 8-96 Bus Istwert 3 Range: Funktion: [-200 - 200 ] Näheres siehe 8-94 Bus Istwert 1. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 89: Hauptmenü - Profibus Dp - Gruppe

    [1626] Leistung gefiltert [kW] [1682] Bus Sollwert 1 [1627] Leistung gefiltert [PS] [2013] Minimaler Sollwert/Istwert [1630] DC-Spannung [2014] Max. Sollwert/Istwert [1632] Bremsleistung/s [2021] Sollwert 1 [1633] Bremsleist/2 min [2022] Sollwert 2 [1634] Kühlkörpertemp. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 90 [1850] Anzeige ohne Geber [Einheit] Keine [302] Minimaler Sollwert [303] Max. Sollwert [341] Rampenzeit Auf 1 [342] Rampenzeit Ab 1 [351] Rampenzeit Auf 2 [352] Rampenzeit Ab 2 [380] Rampenzeit JOG [381] Rampenzeit Schnellstopp MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 91 Standardschnittstelle oder das LCP bearbeitet [1653] Digitalpoti Sollwert werden. [1654] Istwert 1 [Einheit] [1655] Istwert 2 [Einheit] Deaktiviert Deaktiviert die Bearbeitung über Profibus. [1656] Istwert 3 [Einheit] Aktiviert Aktiviert die Bearbeitung über Profibus. [1660] Digitaleingänge MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 92 Falsche Konfigurationsdaten von SPS aktiven Satz gefolgt. Falsche ID von SPS gesendet Interner Fehler Dieser Parameter ist für LCP und Busse eindeutig. Siehe auch 0-11 Programm-Satz. Nicht konfiguriert Timeout aktiv Warnung 34 wird angezeigt MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 93 Frequenzumrichter definierten Parameter, die für Profibus zur Verfügung stehen. [0 - 9999 ] Die Parameter 9-90 bis 9-93 enthalten eine Liste aller Parameter, die abweichend von der Werkseinstellung sind. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 94: Hauptmenü - Can Und Devicenet - Gruppe

    Minimaler Sollwert Range: Funktion: [303] Max. Sollwert [0 - 255 ] Zeigt die Anzahl der Empfangsfehler dieses CAN [341] Rampenzeit Auf 1 Controllers seit dem letzten Netz-Ein. [342] Rampenzeit Ab 1 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 95 [1692] Warnwort [1601] Sollwert [Einheit] [1693] Warnwort 2 [1602] Sollwert % [1694] Erw. Zustandswort [1603] Zustandswort [1695] Erw. Zustandswort 2 [1605] Hauptistwert [%] [1696] Wartungswort [1609] Benutzerdefinierte Anzeige [1830] Analogeingang X42/1 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 96 Nur Lesen vom LCP Option: Funktion: Dieser Parameter definiert für Instanz 20/70 oder 21/71 die Priorität der Steuerung. Aus Die Steuerung wird über Klemmen vorgegeben. Die Steuerung wird über Bus vorgegeben. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 97: Parameterbeschreibung

    [0] Aus zurück, nachdem alle Parame- terwerte gespeichert wurden. 10-33 EEPROM speichern Option: Funktion: Aus Dieser Parameter definiert, ob empfangene Gerätepa- rameter automatisch im EEPROM gespeichert werden sollen. Speichert Parameterdaten über DeviceNet im EEPROM- Speicher. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 98: Hauptmenü - Lonworks - Gruppe

    [0 - 0 ] Dieser Parameter enthält die Version der externen Schnittstellendatei auf dem Neuron-C-Chip der LON- Option. 11-18 LonWorks-Revision Range: Funktion: [0 - 0 ] Dieser Parameter enthält die Software-Version des Anwendungsprogramm auf dem Neuron-C-Chip der LON-Option. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 99: Hauptmenü - Smart Logic - Gruppe

    13-03 SL-Parameter Initialisieren setzt alle SLC-Parameter [13] Außerh. Istwertber. zurück und startet die Programmierung neu. [14] Unter Min.-Istwert [15] Über Max.-Istwert [16] Warnung Übertemp. Ausführliche Beschreibung siehe Parametergruppe 5-3*. [17] Netzsp.auss.Bereich Ausführliche Beschreibung siehe Parametergruppe 5-3*. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 100 Dieses Ereignis ist WAHR, wenn der Definiert, mit welcher booleschen Frequenzumrichter gestartet wurde Eingabe Smart Logic Control (über Digitaleingang, Bus oder andere gestoppt/deaktiviert wird. Methoden). FALSCH Gibt den Festwert FALSE (FALSCH) in die Logikregel ein. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 101 Vergleicher 0 in der Logikregel. [41] Alarm quitt. Dieses Ereignis ist WAHR, wenn der [23] Vergleicher 1 Verwendet das Ergebnis von Frequenzumrichter abgeschaltet ist Vergleicher 1 in der Logikregel. (aber keine Abschaltblockierung MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 102 Motorspannung [81] Trockenlauf Zwischenkreisspann. [82] Kennlinienende Therm. Motorschutz [83] Riemenbruch [10] Gerätetemperatur [90] ECB-Betriebsmodus [11] Kühlkörpertemp. [91] ECB-Bypassmodus [12] Analogeingang 53 [92] ECB-Testmodus [13] Analogeingang 54 [100] Notfallbetrieb [14] Interne 10V MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 103 [92] Stör. Bremse (IGBT) [93] Mech. Bremse [94] Sich.Stopp aktiv [100] Vergleicher 0 [101] Vergleicher 1 [102] Vergleicher 2 [103] Vergleicher 3 [104] Vergleicher 4 [105] Vergleicher 5 [110] Logikregel 0 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 104: Logikregeln

    Index 0 bis 2. Index 0 ist zu wählen, um Timer 0 zu program- mieren, Index 1 für Timer 1 usw. Im Bereich Ausführliche Beschreibung siehe Parametergruppe 5-3*. Ist=Sollwert Ausführliche Beschreibung siehe Parametergruppe 5-3*. Moment.grenze Ausführliche Beschreibung siehe Parametergruppe 5-3*. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 105 Logikregel 1 in der Logikregel. OK-Taste am LCP gedrückt wird. [28] Logikregel 2 Verwendet das Ergebnis von [44] [Reset]-Taste Dieses Ereignis ist WAHR, wenn die Logikregel 2 in der Logikregel. Reset-Taste am LCP gedrückt wird. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 106 Außerh.Stromber. [92] ECB-Testmodus Unter Min.-Strom [100] Notfallbetrieb Über Max.-Strom [10] Außerh.Drehzahlber. [11] Unter Min.-Drehzahl [12] Über Max.-Drehzahl [13] Außerh. Istwertber. [14] Unter Min.-Istwert [15] Über Max.-Istwert [16] Warnung Übertemp. [17] Netzsp.auss.Bereich MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 107 [80] K. Durchfluss Stromgrenze [81] Trockenlauf Außerh.Stromber. [82] Kennlinienende Unter Min.-Strom [83] Riemenbruch Über Max.-Strom [90] ECB-Betriebsmodus [10] Außerh.Drehzahlber. [91] ECB-Bypassmodus [11] Unter Min.-Drehzahl [92] ECB-Testmodus [12] Über Max.-Drehzahl [100] Notfallbetrieb MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 108 [26] Logikregel 0 [77] Digitaleingang X30/3 [27] Logikregel 1 [78] Digitaleingang X30/4 [28] Logikregel 2 [80] K. Durchfluss [29] Logikregel 3 [81] Trockenlauf [30] Timeout 0 [82] Kennlinienende [31] Timeout 1 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 109 Startet Timer 0, Beschreibung siehe 13-20 SL-Timer. Deaktiviert Keine Aktion [30] Start Timer 1 Startet Timer 1, Beschreibung siehe 13-20 SL-Timer. Anwahl Datensatz 1 Ändert den aktiven Parametersatz (0-10 Aktiver Satz) zu „1“. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 110 Start Timer 3 Startet Timer 3, Beschreibung siehe 13-20 SL-Timer. [71] Start Timer 4 Startet Timer 4, Beschreibung siehe 13-20 SL-Timer. [72] Start Timer 5 Startet Timer 5, Beschreibung siehe 13-20 SL-Timer. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 111: Hauptmenü - Sonderfunktionen - Gruppe

    (ab 47 Hz) mechanische Teile zerstören können. durch das Trägheitsmoment des Systems regelt. 14-03 Übermodulation Alarmunter- Option: Funktion: drückung Aus Es erfolgt keine Übermodulation der Ausgangs- spannung, womit ein Drehmoment-Rippel an der Motorwelle vermieden wird. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 112: Netzausfall-Spannung

    Abbildung 3.4 Kinetischer Speicher, kurzer Netzausfall. Weiter- laufen, solange ausreichend Systemenergie vorhanden ist. Abbildung 3.5 Kinetischer Speicher, längerer Netzausfall. Sobald die Systemenergie nicht mehr ausreicht, wird der Motor in Freilauf versetzt. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 113 Prüfen der Stecker die folgenden Klemmen 14-20 Quittierfunktion Autom. Quittieren [1] - anschließen/verbinden: (18 - 27 - 32), (19 - 29 - [13] eingestellt ist. 33) und (42 - 53 - 54). MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 114 Reaktion. Eine zu Überschreiten der Überspannungs- niedrige Einstellung führt jedoch zu grenzen aktiviert werden. Die Zeit gibt Instabilität. an, wie lange die Grenzen überschritten werden dürfen, bevor abgeschaltet wird. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 115: Energieoptimierung

    Warnung der Automatischen Energieoptimierung Alarm während der AMA. Dieser Parameter 14-55 Ausgangsfilter muss normalerweise nicht geändert werden, wobei in bestimmten Option: Funktion: Situationen eine Feineinstellung Kein Filter möglich ist. Fester Sinusfilter MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 116: Funktion Bei Übertemperatur

    Nennstroms über 60 s geeignet. Liegt nach dieser Zeit Ausgangsnennstroms für den Frequenzumrichter die Überlast noch immer vor, schaltet der Frequenzumrichter entsprechen. normalerweise mit einem Alarm ab (Freilaufstopp der Pumpe). MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 117: Funktion Bei Wr-Überlast

    Festlegung des gewünschten Stromwerts (in % des Ausgangsnennstroms für den Frequen- zumrichter) beim Betrieb mit reduzierter Pumpendrehzahl, weil die Last am Frequen- zumrichter den zulässigen Grenzwert (110 % für 60 s) überschritten hat. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 118: Hauptmenü - Info/Wartung - Gruppe

    Reset [0] wählen. [1616] Drehmoment [Nm] Reset Reset [1] wählen und [OK] drücken, um den kWh- [1617] Drehzahl [UPM] Zähler auf Null zu stellen (siehe 15-02 Zähler- [1618] Therm. Motorschutz kWh). MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 119 [35] Digitaleingang 27 Echtzeitkanal zu speichernden [36] Digitaleingang 29 Datenquellen 0 bis 3 [37] Digitaleingang 32 (individuell wählbar). [38] Digitaleingang 33 [50] Vergleicher 4 [51] Vergleicher 5 [60] Logikregel 4 [61] Logikregel 5 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 120: Protokollierung

    Überprüfungen nach einer Störung. Der Parameter kann Wert entspricht ca. 24 Tagen, daher wird über die serielle Schnittstelle oder am Display ausgelesen der Zähler nach diesem Zeitraum wieder werden. bei null gestartet. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 121: Fehlerspeicher

    Range: Funktion: 15-51 Typ Seriennummer [0 - 0 ] Anzeige des FC-Typs. Die Angabe entspricht Zeichen Range: Funktion: 1-6 im Typencode-String. [0 - 0 ] Zeigt die Seriennummer des Frequenzumrichters an. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 122: Installierte Optionen

    [0 - 9999 ] Zur Verwendung durch die MCT10-Software. „Keine Option“ installiert ist). 15-73 Option B - Softwareversion Range: Funktion: [0 - 0 ] Zeigt die Software-Version der in Steckplatz B instal- lierten Option. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 123: Hauptmenü - Datenanzeigen - Gruppe

    100.00 %] Motorfrequenz (ohne Resonanzdämpfung) als Prozentsatz (0000 - 4000 Hex) von 4-19 Max. Ausgangsfrequenz. Bei Bedarf kann über 9-16 PCD-Konfiguration Lesen Index 1 alternativ zum Hauptistwert im Profibus Telegramm ausgewählt werden. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 124 Typenschild des angeschlossenen 0.000 kW [0.000 - 10000.000 kW] Motors entsprechen muss. Diese 16-27 Leistung gefiltert [PS] Angaben dienen zur Berechnung von Drehmoment, Motorschutz Range: Funktion: usw. 0.000 hp [0.000 - 10000.000 hp] MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 125 20-13 Minimaler Sollwert/ Priorität hat). Der Wert wird nur gelöscht, wenn der Istwert begrenzt. Einheiten Alarmspeicher gelöscht wird (d. h. 3-Finger-Rückstellung wie in 20-12 Soll-/Istwert- setzt die Anzeige auf 0 zurück). einheit. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 126 [0 - 130000 ] Zeigt das aktuelle Pulssignal am Eingang 29 in Hz an. 16-68 Pulseingang 33 [Hz] Range: Funktion: [0 - 130000 ] Zeigt den aktuellen Wert des Pulseingangs 33 in Hz. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 127 16-77 Analogausg. X30/8 [mA] [0 - 4294967295 ] Zeigt das über serielle Schnittstelle gesendete Alarmwort in Hex-Code. Range: Funktion: 0.000 [0.000 - 30.000 ] Zeigt den aktuellen Wert des Analogeingangs X30/8 in Milliampere. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 128 FC Schnittstelle in Hex Code. 16-95 Erw. Zustandswort 2 Range: Funktion: [0 - 4294967295 ] Zeigt das aktuell gültige erweiterte Zustandswort 2 des Frequenzumrichters in Hex-Code. 16-96 Wartungswort Range: Funktion: [0 - 4294967295 ] MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 129: Hauptmenü - Datenanzeigen 2 - Gruppe

    [0 - 255 ] Dieser Parameter enthält ein Array mit 10 Elementen. Die jeweiligen Nummern stehen für einen Fehlercode, der einem bestimmten Alarm entspricht. Zu jedem Fehlercode gibt es eine detail- lierte Beschreibung im Projektierungshandbuch. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 130 0.000 [-20.000 - Anzeige des Signalwerts, das an Klemme 20.000 ] X42/5 der Analog-E/A-Karte angelegt ist. Die Einheiten des Werts im LCP entsprechen der in 26-02 Klemme X42/5 Funktion ausgewählten Funktion. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 131: Hauptmenü - Pid-Regler - Gruppe

    Geber. Option. [105] Druck ohne Geber Erfordert Einrichtung mit MCT10 mit Keine Funktion speziellem Plug-in für Betrieb ohne Analogeingang 53 Geber. Analogeingang 54 Pulseingang 29 Pulseingang 33 Analogeing. X30/11 Analogeing. X30/12 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 132: Funktion

    [174] in Hg Option: Funktion: [180] HP Dieser Parameter bestimmt die Einheit für diese Istwertquelle, bevor die Istwertumwandlung aus 20-01 Istwertumwandl. 1 angewendet wird. Der PID- Regler verwendet diese Einheit nicht. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 133 1-00 Regelverfahren muss 3-02 Minimaler Sollwert verwendet Näheres siehe 20-00 Istwertanschluss werden. Keine Funktion Analogeingang 53 Analogeingang 54 Pulseingang 29 Pulseingang 33 Analogeing. X30/11 Analogeing. X30/12 Analogeingang X42/1 [10] Analogeingang X42/3 [11] Analogeingang X42/5 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 134 Bei Option Multisollwert min. [5] berechnet der 3-1*), wird als Sollwertbezug des PID-Reglers min. PID-Regler die Regelabweichung zwischen verwendet. Istwert 1 und Sollwert 1, Istwert 2 und Sollwert 2 und Istwert 3 und Sollwert 3. Er verwendet MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 135 Regler die Regelabweichung von Istwert 1 und Beispiel 1: Mehrere Zonen, ein Sollwert Sollwert 1, Istwert 2 und Sollwert 2 und Istwert In einem Bürogebäude muss eine VLT HVAC Drive -Anlage 3 und Sollwert 3. Er verwendet das Istwert-/ mit variablem Luftvolumenstrom (VVS) einen Mindestdruck Sollwertpaar, in dem der Istwert am weitesten an gewählten VVS-Geräten sicherstellen.
  • Seite 136 [-999999.999 - Bei Regelung mit ProcessCtrlUnit 999999.999 Rückführung wird Sollwert ProcessCtrlUnit] 2 zur Eingabe eines Sollwertbezugs verwendet, der vom PID-Regler des Frequenzumrichter verwendet werden kann. Siehe Beschreibung zu 20-20 Istwertfunktion Istwertfunktion. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 137 Koeffizient A3 eingegeben, wenn wandlung Druck/Geschwindigkeit zu 20-30 Kältemittel auf Benutzerdefiniert Durchfluss. Die Einheit (in ) wird durch die [7] eingestellt ist. Einstellung in 0-03 Ländereinstellungen bestimmt. Lüfter 2 wird mit Istwert 2 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 138: Pid Auto-Anpassung

    Diese berechneten Werte werden am LCP angezeigt, [127] Fuß³/h woraufhin der Benutzer entscheiden kann, ob sie [170] psi übernommen oder verworfen werden sollen. Nach [171] lb/in² Übernahme werden die Werte in die entsprechenden MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 139 LCP am Ende der Anpassung auf [0] Deaktiviert zurückgesetzt. Schnell Die schnelle Einstellung findet in der Regel in Pumpsystemen Anwendung, in denen ein Deaktiviert schnelleres Ansprechen der Regelung gewünscht ist. Aktiviert MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 140 Anwendungen nützlich, in denen werden. Zu Hinweisen für die Einstellung der PID-Reglerpa- die angetriebene Last beim Start rameter lesen Sie bitte im Abschnitt PID im VLT HVAC Drive zunächst schnell auf eine Mindest- Projektierungshandbuch, MG.11.BX.YY nach. drehzahl beschleunigt werden muss.
  • Seite 141 Die Differentiationszeit ist in Situationen nützlich, in denen ein sehr schnelles Ansprechen des Frequenzumrichters und präzise Drehzahlregelung erforderlich sind. Es kann schwierig sein, dies für eine korrekte Systemregelung einzustellen. Die D- MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 142: Hauptmenü - Erweiterter Pid-Regler - Gruppe

    Es ist ein grafisches LCP Bedienteil (LCP) zu verwenden, um Temperatur während der automatischen Anpassung auf Ablaufmel- dungen reagieren zu können. Aktivieren der Auto-Anpassung in 21-09 PID-Auto-Anpassung versetzt den Frequenzumrichter in den automatischen PID- MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 143 21-50 Erw. Soll-/Istwerteinheit 3 für den erweiterten PID-Regler 3 eingegeben werden. Steigt der Wert über den Wert in 21-04 Maximale Istwerthöhe, wird die Auto-Anpassung abgebrochen und eine Fehler- meldung am LCP angezeigt. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 144 [140] ft/s [31] Erw. PID-Prozess 2 [141] ft/min [32] Erw. PID-Prozess 3 [145] ft [160] °F [170] psi [171] lb/in² [172] in WG [173] ft WG [174] in Hg [180] HP MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 145 [0 - 100 %] Anzeige des Ausgangswerts für den PID-Regler regler mit einem P-Bereich basierend auf der Einstellung in 20-93 PID-Proportional- verstärkung. Wenn keine Abweichung vorliegt, ist der Ausgang vom Proportio- nalregler 0. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 146 [73] [29] Analogeing. X48/2 [74] m wg [30] Erw. PID-Prozess 1 [75] mm Hg [31] Erw. PID-Prozess 2 [80] [32] Erw. PID-Prozess 3 [120] GPM [121] Gal/s [122] Gal/min [123] Gal/h MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 147 [80] Invers [120] GPM [121] gal/s 21-41 Erw. 2 P-Verstärkung [122] gal/min Range: Funktion: [123] gal/h 0.01 [0.00 - 10.00 ] Näheres siehe 21-21 Erw. 1 P-Verstärkung. [124] CFM [125] ft³/s MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 148 Normal [30] Erw. PID-Prozess 1 [31] Erw. PID-Prozess 2 Invers [32] Erw. PID-Prozess 3 21-61 Erw. 3 P-Verstärkung Range: Funktion: 0.01 [0.00 - 10.00 ] Näheres siehe 21-21 Erw. 1 P-Verstärkung. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 149: Parameterbeschreibung

    Range: Funktion: 0.00 s [0.00 - 10.00 s] Näheres siehe 21-23 Erw. 1 D-Zeit. 21-64 Erw. 3 D-Verstärkung/Grenze Range: Funktion: [1.0 - 50.0 ] Näheres siehe 21-24 Erw. 1 D-Verstärkung/ Grenze. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 150: Hauptmenü - Anwendungsfunktionen - Gruppe

    Die Verwendung ist sowohl bei Regelung über den integrierten PI-Regler im Frequenzumrichter als auch über einen externen PI-Regler möglich. Die tatsächliche Konfiguration muss in 1-00 Regelverfahren programmiert werden. Regelverfahren für Integrierten PI-Regler: PID-Regler Externen PI-Regler: Drehzahlsteuerung MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 151 Leistungsanpassung vor Programmieren der PI-Reglerpa- einem externen PI-Regler verwendet werden. rameter auszuführen! Ein Signal aufgrund von Trockenlauf wird unter den folgenden Bedingungen gegeben: der Energieverbrauch liegt unter der „No Flow“- Leistungskurve MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 152 Die Anpassung muss mit den gleichen Werten in automatische Ausblendungsfunktion deaktiviert werden, 1-03 Drehmomentverhalten der Last wie für den Betrieb nach wenn [3] Alarm als No-Flow-Funktion ausgewählt ist. der Anpassung ausgeführt werden. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 153 Stellen Sie 1-03 Drehmomentverhalten der Last ein, bevor die richter einen dauerhaften Alarmzustand hat, muss die Anpassung stattfindet. automatische Ausblendungsfunktion deaktiviert werden, wenn [2] Alarm oder [3] Manuell Quittieren als Trockenlauf- funktion ausgewählt ist. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 154 Umschaltung auf Hz eingestellt wurde (bei UPM nicht möglich). Stellen Sie die verwendete Drehzahl für den 85-%-Wert ein. Die Funktion dient zum Speichern von Werten, die zur Anpassung der „No Flow“-Erkennung benötigt werden. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 155: Leistung Drehzahl Hoch [Kw]

    Rampe ab auf 0 UPM und schaltet die Energiezufuhr zum Erkennung. Motor ab. Im Energiesparmodus werden bestimmte Es gibt drei verschiedene Möglichkeiten zur Verwendung der Bedingungen überwacht, um zu erkennen, wann wieder eine Energiesparfunktion: Last am System angelegt wird. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 156 Istwert vom Druck-/Temperaturwandler basiert werden, da der Sollwert unbekannt ist. In dem Beispiel mit einem Boost-System ist der gewünschte Druck Pset unbekannt. 1-00 Regelverfahren muss auf Drehzahlsteuerung eingestellt sein. Beispiel: Boost-System MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 157 (Klemme oder Bus) vor Aufruf des Energie- sparmodus. 22-41 Min. Energiespar-Stoppzeit Range: Funktion: 10 s [0 - 600 s] Einstellen der gewünschten minimalen Zeitdauer für den Energiesparmodus. Dies umgeht alle Energiestartbedingungen. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 158 Sollwerts für den Druck (Pset), bevor der Energie- sparmodus aufgerufen wird. Bei Einstellung 5 % ist der Verstärkungsdruck Pset*1,05. Die negativen Werte können z. B. für die Kühlturmregelung verwendet werden, wo eine negative Änderung benötigt wird. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 159 Bedingung vor Ablauf des Zeitgebers, wird er zurückgesetzt. 10 s [0 - 600 s] Legt die Zeitdauer fest, in der die Riemenbruch- bedingungen aktiv sein müssen, bevor die in 22-60 Riemenbruchfunktion gewählte Aktion ausgeführt wird. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 160: Intervall Zwischen Starts

    Stoppbefehl wird ignoriert, bis die eingestellte Zeit abgelaufen ist. Der Zeitgeber beginnt die Zählung bei einem normalen Startbefehl (Start/Festdrehzahl JOG/Speichern). Der Zeitgeber wird durch einen Motorfreilauf (inv.) oder externen Verriegelungsbefehl aufgehoben. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 161: Durchflussausgleich

    Anzahl der eingeschalteten Pumpen bestimmt. Siehe unten: Es gibt zwei Methoden, die eingesetzt werden können. Dies hängt davon ab, ob die Drehzahl (Frequenz) am Systemausle- gungspunkt bekannt ist. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 162 , Punkt D) der Druck H AUSLEGUNG bei diesem Durchfluss ermittelt werden. Wenn diese beiden Punkte auf der Pumpenkurve zusammen mit H wie oben beschrieben bekannt sind, kann der Frequenzumrichter den MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 163: Funktion

    Alternativ kann die Drehzahl in UPM in 22-85 Drehzahl an Auslegungspunkt [UPM] eingegeben werden. Wenn in 0-02 Hz/UPM Umschaltung Hz gewählt wurde, muss auch 22-83 Drehzahl bei No- Flow [UPM] verwendet werden. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 164 Siehe auch 22-82 Arbeitspunktberechn. Punkt C. 22-90 Durchfluss bei Nenndrehzahl Range: Funktion: 0.000 [0.000 - Eingabe des Werts, der dem 999999.999 ] Durchfluss bei Nenndrehzahl entspricht. Dieser Wert kann über das Pumpen-Datenblatt definiert werden. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 165: Hauptmenü - Zeitfunktionen - Gruppe

    Parametergruppe 8-5* Betr. Bus/Klemme festgelegten Anwahl Datensatz 2 Regeln zusammengeführt. Anwahl Datensatz 3 Anwahl Datensatz 4 [10] Anwahl Festsollw. 0 [11] Anwahl Festsollw. 1 [12] Anwahl Festsollw. 2 [13] Anwahl Festsollw. 3 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 166 [17] Anwahl Festsollw. 7 [18] Anwahl Rampe 1 [19] Anwahl Rampe 2 [22] Start [23] Start+Reversierung [24] Stopp [26] DC-Stopp [27] Motorfreilauf [32] Digitalausgang A-AUS [33] Digitalausgang B-AUS [34] Digitalausgang C-AUS [35] Digitalausgang D-AUS MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 167: Wartung

    Wartungszeitintervall oder Datum und Uhrzeit der Deaktiviert Nach einer Aktualisierung der Zeit bzw. des nächsten Wartung Zustands (Ein- und Ausschalten des Geräts, Einstellung von Datum und Uhrzeit, Änderung auf Sommerzeit, Wechsel von Hand- auf Auto- MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 168 Arrayelement-Index in Lüfterriemen 23-10 Wartungspunkt - 23-14 Datum und Uhrzeit Wartung [10] Filter benutzen. [11] FU-Kühllüfter [12] Funktionsprüfung Sys [13] Garantie [20] Wartungstext 0 [21] Wartungstext 1 [22] Wartungstext 2 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 169 Zeit liegen! reignisses müssen in 23-14 Datum und Uhrzeit Wartung angegeben werden. HINWEIS Beim Einbau einer Optionskarte mit analoger E/A, MCB 109, wird zusätzlich eine Batteriesicherung von Datum und Uhrzeit durchgeführt. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 170: Wartungswort Quittieren

    Die Daten basieren auf dem Wert, der vom kWh-Zähler im Frequenzumrichter registriert wird. Dieser Zählerwert kann in 15-02 Zähler-kWh abgelesen werden. Dieser enthält einen akkumulierten Wert seit dem ersten Netz-Ein oder dem letzten Rücksetzen des Zählers (15-06 Reset Zähler-kWh). MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 171 Netz-Ein wieder hergestellt. HINWEIS Alle Zähler werden automatisch auf Null gestellt, wenn die Einstellung in 23-50 Energieprotokollauflösung geändert wird. Bei Überlauf stoppt die Aktualisierung der Zähler beim Maximalwert. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 172: Trenddarstellung

    Bin (Behälter) bilden) für jeden Datensatz, welche die Zahl von Registrierungen enthalten und widerspiegeln, wie häufig die Betriebsvariable in jeden der zehn vordefinierten Intervalle fällt. Die Sortierung basiert auf einem Relativwert der Variablen. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 173 Die obigen minimalen Grenzwerte für die Uhrzeit durchgeführt. Intervalle sind die Standardgrenzwerte. Diese können in 23-65 Minimaler Bin-Wert geändert werden. Die Zählung beginnt beim ersten Netz-Ein des Frequenzumrichters. Alle Zähler können in MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 174: Amortisationszähler

    Der erfasste Wert für den Unterschied in der Leistungsaufnahme wird mit den Energiekosten in lokaler Währung multipliziert und die Investition wird subtrahiert. Diese Berechnung für Kosteneinsparungen kann ebenfalls in 23-84 Kst.-Einspar. abgelesen werden. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 175 23-82 Investition Range: Funktion: [0 - 999999999 ] Legt den Wert der Investition fest, die für die Aufrüstung der Anlage mit Drehzahlre- gelung, in der gleichen Währung wie in 23-81 Energiekosten. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 176: Hauptmenü - Anwendungsfunktionen 2 - Gruppe

    Displaymeldungen Frequenzumrichters aufgrund seines Notfallbetriebs könnte zu Wenn der Notfallbetrieb aktiviert ist, werden auf dem Display Überdruck führen und Beschädigungen an der VLT HVAC Drive- eine Zustandsmeldung „Notfallbetrieb“ und eine Warnung Anlage und ihren Komponenten, darunter Regelklappen und „Notfallbetrieb“ angezeigt.
  • Seite 177 Vorw./Re [30] kg/s HINWEIS [31] kg/min Bei den obigen Betriebsarten wird das Verhalten im Alarmfall [32] kg/h von den Einstellungen in 24-09 Alarmhandhabung Notfall- [33] t/min betrieb bestimmt. [34] [40] MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 178 Bei aktivem Notfallbetrieb und [23] Analogeingang X42/1 Drehzahlsteuerung wird die [24] Analogeingang X42/3 Einheit in 0-02 Hz/UPM [25] Analogeingang X42/5 Umschaltung eingestellt. Bei PID- Regler wird die Einheit in 24-02 Einheit Notfallbetrieb eingestellt. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 179 (für die Verwendung der Funktion „Sicherer Stopp“ in Versionen, die diese Funktion unterstützen). Zum Deaktivieren des Frequenzumrichter-Bypass bei normalem Betrieb (Notfallbetrieb nicht aktiviert) muss eine der folgenden Aktionen ausgeführt werden: MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 180: Fu-Bypass-Funktion

    Nach einer Abschaltung bei kritischen Alarmen, nach Ablauf der Bypass-Zeitverzögerung (nur Notfal einem Motorfreilauf oder nach Ablauf der (24-11 Frequenzumrichter Bypassverzögerung), Bypass-Zeitverzögerung vor Abschluss der auch wenn nicht alle Quittierversuche Quittierversuche. abgeschlossen sind. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 181 Range: Funktion: 0.0000 [-10.0000 - 10.0000 ] 24-92 Motor fehlt Koeffizient 2 Range: Funktion: 0.0000 [-100.0000 - 100.0000 ] 24-93 Motor fehlt Koeffizient 3 Range: Funktion: 0.0000 [-100.0000 - 100.0000 ] MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 182: Hauptmenü - Kaskadenregler - Gruppe

    Regler gewählt). Bei Wahl von Drehzahlsteuerung in 1-00 Regelverfahren werden alle Pumpen mit konstanter Drehzahl abgeschaltet, die variable Drehzahlpumpe wird aber immer noch vom Frequenzumrichter geregelt, und zwar jetzt ohne Rückführung: MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 183: Systemeinstellungen

    25-50 Führungspumpen-Wechsel wird automatisch auf Aus [0] gestellt. Die integrierten Relais 1 und Relais 2 können getrennten Pumpen mit konstanter Drehzahl zugeordnet werden. Insgesamt können drei Pumpen vom Frequenzumrichter geregelt werden. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 184: Bandbreiteneinstellungen

    100 % zunächst beibehalten Bandbreite erfolgt keine Zu- oder Abschaltung. werden. Nach Abschluss der Feineinstellung kann für die ÜBB der gewünschte Wert gewählt werden. Es wird ein Anfangswert von 10 % empfohlen. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 185 Zeitdauer verzögert. Falls der Druck vor Ablauf des Zeitgebers wieder auf einen Schaltgrenze innerhalb der Schaltbandbreite liegenden Wert steigt, wird der Zeitgeber zurückgesetzt. Schaltbandbreite Istdruckhöhe Sollwert Schaltbandbreite Schaltgrenze Schaltverzögerung MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 186: Zuschalteinstellungen

    Ist die Abschaltfunktion auf Deaktiviert [0] eingestellt, wird der Abschalt- Verwendung nur zulässig, wenn in zeitgeber in 25-30 Abschaltfunktionszeit nicht 25-02 Motorstart die Option Softstarter [1] aktiviert. gewählt ist. Deaktiviert Aktiviert MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 187 Frequenz [Hz] in Prozent. Die Zuschaltschwelle muss im Bereich MIN. × 100 % MAX. ZUSCHALTEN % bis 100 % liegen, wobei n die Min. MIN. Drehzahl/Frequenz und n die Max. MAX. Drehzahl/Frequenz ist. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 188: Wechseleinstellungen

    Parameter zur Definition der Bedingungen für den Wechsel rehzahl wird basierend auf 25-43 Abschaltschwelle der Pumpe mit variabler Drehzahl (Führungspumpe), wenn und 4-13 Max. Drehzahl [UPM] berechnet. dies als Teil der Regelungsstrategie gewählt ist. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 189 Signal angelegt werden. weniger als 50 % der Gesamtpumpenkapazität Festgelegte Der Wechsel findet zu einer festgelegten zur Verfügung stellen. Zeit Tageszeit statt. Ist 25-54 Wechselzeit / Festwech- selzeit programmiert, wird der Wechsel täglich MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 190 Abbildung. 3.23.5 25-8* Zustand Anzeigeparameter, die über den Betriebsstatus des Kaskadenreglers und der geregelten Pumpen informieren. 25-80 Kaskadenzustand Range: Funktion: [0 - 0 ] Anzeige des Zustands des Kaskadenreglers. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 191 Display KEINE. Range: Funktion: [0 - Anzeige des Werts für die Relaisein- 2147483647 h] schaltzeit. Der Kaskadenregler hat getrennte Zähler für die Pumpen und für die Relais, die die Pumpen steuern. Die MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 192: Hauptmenü - Analog-E/A-Option Mcb 109 - Gruppe

    HVAC Drive 3.24 Hauptmenü - Analog-E/A-Option MCB 109 - Gruppe 26 Die Analog-E/A-Option MCB 109 erweitert den Funktionsumfang der VLT HVAC Drive-Frequenzumrichter, indem sie eine Reihe von zusätzlichen programmierbaren Analogein- und -ausgängen ergänzt. Dies kann vor allem in Gebäudemanagement- systemen nützlich sein, in denen der Frequenzumrichter ggf. als dezentraler E/A eingesetzt wird, da die Notwendigkeit einer Unterstation entfällt und damit Kosten gesenkt werden.
  • Seite 193 PID-Regler. benutzt werden, die als Standardfunktion im Frequenzum- richter integriert ist. Siehe Abschnitt Uhreinstellungen, Parametergruppe 0-7*. Die Analog-E/A-Option kann für die Steuerung von Geräten wie Stellgliedern oder Ventilen verwendet werden, indem MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 194: Grundeinstellungen

    Pt 1000 [°F] 0.000 [-999999.999 - Festlegung des minimalen Soll-/ 999999.999 ] Istwertes als Bezug für den Min.- Ni 1000 [°C] Wert des Analogeingangs X42/1 Ni 1000 [°F] (26-10 Kl. X42/1 Skal. Min.Spannung). MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 195 Der angegebene Wert bezieht sich auf Istwert eingestellten Min.-Sollwert/ die Festlegung in 26-25 Kl. X42/3 Skal. Istwert entsprechen. Max.-Soll/ Istwert. Dieser Wert ist nur gültig, wenn der Schalter S201 auf der Steuerkarte auf Spannung „U“ steht. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 196 Versorgung eines Gebäudemanagementsystems % zu programmieren. Die Skalierung kann mit Daten). entsprechende Auswahl in 26-42 Kl. X42/7 Deaktiviert Ausgang max. Skalierung nie übersteigen. Aktiviert Siehe Diagramm zu 6-51 Kl. 42, Ausgang min. Skalierung. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 197 Ausgangswerts benötigt, so ist 25 % zu programmieren. Die Skalierung kann entsprechende Auswahl in 26-52 Kl. X42/9 Ausgang max. Skalierung nie übersteigen. Siehe Diagramm zu 6-51 Kl. 42, Ausgang min. Skalierung. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 198 Ausgangswerts benötigt, so ist 25 % zu programmieren. Die Skalierung kann entsprechende Auswahl in 26-62 Kl. X42/11 Ausgang max. Skalierung nie übersteigen. Siehe Diagramm zu 6-51 Kl. 42, Ausgang min. Skalierung. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 199 Enthält den Festwert von Klemme X42/11. 100.00 %] Wurde für diesen Analogausgang die Funktion „Bus x-20mA Timeout“ gewählt und ist ein Bus/Steuerwort Timeout aktiv, dann legt dieser Par. den Ausgangswert während des Timeouts fest. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 200: Fehlersuche Und -Behebung

    Signalfehler 6-01 Kein Motor 1-80 Netzunsymmetrie 14-12 DC-Zwischenkreisspannung hoch DC-Zwischenkreisspannung niedrig DC-Überspannung DC-Unterspannung WR-Überlast Motortemperatur ETR 1-90 Motor Thermistor 1-90 Moment.grenze Überstrom Erdschluss Inkompatible Hardware Kurzschluss Steuerwort-Timeout 8-04 Startfehler Interne Lüfter MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 201 Optionen neu Leistungsteil Übertemp. Ungültige FC-Konfiguration PTC 1 Sicherer Stopp Gefährlicher Fehler Sicherer Stopp Autom. Wiederanlauf Leist.-teil Konf. Ungültige Leistungsteilkonfiguration Initialisiert Falsche Einstellungen für Analogeingang 54 K. Durchfluss 22-2* Trockenlauf 22-2* MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 202 (Parametergruppe 5-1* [1]) quittiert werden. Das Warnung gelb ursprüngliche Ereignis, das den Alarm hervorgerufen hat, Alarm blinkt rot kann den Frequenzumrichter nicht beschädigen oder Abschaltblockierung gelb und rot gefährliche Bedingungen schaffen. Bei einem Alarm tritt die MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 203 Tabelle 4.2 Beschreibung des Alarmworts, Warnworts und erweiterten Zustandsworts Die Alarmworte, Warnworte und erweiterten Zustandsworte können über seriellen Bus oder optionalen Feldbus zur Diagnose ausgelesen werden. Siehe auch 16-90 Alarmwort, 16-92 Warnwort und 16-94 Erw. Zustandswort. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 204: Alarmwörter

    02000000 Reserviert 04000000 Bremswiderstand Kurzschluss 04000000 Reserviert 08000000 Bremse IGBT-Fehler 08000000 Reserviert 10000000 Optionen neu 10000000 Reserviert 20000000 Initialisiert 20000000 Reserviert 40000000 Sicherer Stopp 40000000 Reserviert 80000000 Ohne Funktion 80000000 Reserviert MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 205: Warnwort

    Reserviert 02000000 Stromgrenze 02000000 Reserviert 04000000 Temperatur niedrig 04000000 Reserviert 08000000 Motorspannung 08000000 Reserviert 10000000 Drehgeber-Fehler 10000000 Reserviert 20000000 Ausgangsfrequenz Grenze 20000000 Reserviert 40000000 Unbenutzt 40000000 Reserviert 80000000 Unbenutzt 80000000 Reserviert MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 206: Erweiterte Zustandswörter

    Reserviert 01000000 Bypass 02000000 Reserviert 02000000 Notfallbetrieb 04000000 Reserviert 04000000 Reserviert 08000000 Reserviert 08000000 Reserviert 10000000 Reserviert 10000000 Reserviert 20000000 Reserviert 20000000 Reserviert 40000000 Reserviert 40000000 Reserviert 80000000 Reserviert 80000000 Reserviert MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 207: Fehlermeldungen

    Frequenzumrichter. Kapitel Leistungsreduzierung im Projektierungshandbuch. WARNUNG 5, DC-Spannung hoch: Die Zwischenkreisspannung (VDC) liegt oberhalb der Überspannungswarngrenze. Die Grenze hängt von der Nennspannung des Frequenzumrichters ab. Der Frequen- zumrichter ist noch aktiv. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 208 In 14-25 Drehmom.grenze Verzögerungszeit kann geändert werden, dass bei diesem Zustand nicht nur eine Warnung 15-42 Nennspannung angezeigt wird, sondern eine Warnung gefolgt von einem 15-43 Softwareversion Alarm. 15-45 Typencode (aktuell) MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 209 Energiezufuhr zum Frequenzumrichter aus- und Motorphase U zwischen Frequenzumrichter und Motor fehlt. einschalten, und sicherstellen, dass der Lüfter kurz bei Inbetriebnahme läuft. Entfernen Sie die Energiezufuhr zum Frequenzumrichter, und prüfen Sie Motorphase U. MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 210 Prüfen, ob lose Anschlüsse vorliegen oder fehlen. Überprüfen Sie die Last an Klemme 27, oder beseitigen Sie Sie müssen sich ggf. an Ihren Danfoss Händler oder die den Kurzschluss. 5-00 Schaltlogik und 5-01 Klemme 27 Serviceabteilung wenden. Notieren Sie die Codenummer, Funktion prüfen.
  • Seite 211 Frequenzumrichter ab. Stellen Sie sicher, dass die Betriebstemperatur innerhalb der Grenzwerte liegt. ALARM 50, AMA-Kalibrierungsfehler Wenden Sie sich für Hilfe an Ihren Danfoss-Händler oder die Prüfen, ob Filter verstopft sind. Danfoss-Serviceabteilung. Lüfterfunktion prüfen. ALARM 51, AMA Motornennstrom überprüfen Die Steuerkarte prüfen.
  • Seite 212 Frequenzumrichter nach Quittieren des Fehlers zurück- setzen. ALARM 96, Startverzögerung Starten des Motors wurde durch Kurzzyklus-Schutz verzögert. 22-76 Intervall zwischen Starts ist aktiviert. Fehlersuche und -behebung im System durchführen und MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 213: Parameterlisten

    Int32 Ohne Vorzeichen 8 Bit Uint8 Ohne Vorzeichen 16 Bit Uint16 Ohne Vorzeichen 32 Bit Uint32 Visible String VisStr Nennwert 2 Byte Bitsequenz von 16 booleschen Variablen Zeitdifferenz ohne Datum TimD MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 214: Betrieb/Display

    0-61 Hauptmenü Zugriff ohne PW [0] Vollständig 1 set-up TRUE Uint8 0-65 Benutzer-Menü Passwort 200 N/A 1 set-up TRUE Int16 0-66 Benutzer-Menü Zugriff ohne PW [0] Vollständig 1 set-up TRUE Uint8 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 215 Arbeitstage null 1 set-up TRUE Uint8 0-82 Zusätzl. Arbeitstage ExpressionLimit 1 set-up TRUE TimeOfDay 0-83 Zusätzl. Nichtarbeitstage ExpressionLimit 1 set-up TRUE TimeOfDay 0-89 Anzeige Datum/Uhrzeit 0 N/A All set-ups TRUE VisStr[25] MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 216: Motor/Last

    TRUE Uint16 1-9* Motortemperatur 1-90 Thermischer Motorschutz [4] ETR Alarm 1 All set-ups TRUE Uint8 1-91 Fremdbelüftung [0] Nein All set-ups TRUE Uint16 1-93 Thermistoranschluss [0] Ohne All set-ups TRUE Uint8 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 217: Bremsfunktionen

    [0] Deaktiviert All set-ups TRUE Uint8 2-15 Bremswiderstand Test [0] Deaktiviert All set-ups TRUE Uint8 2-16 AC-Bremse max. Strom ExpressionLimit All set-ups TRUE Uint32 2-17 Überspannungssteuerung [2] Aktiviert All set-ups TRUE Uint8 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 218: Sollwert/Rampen

    [0] Aus All set-ups TRUE Uint8 3-93 Digitalpoti Max. Grenze 100 % All set-ups TRUE Int16 3-94 Digitalpoti Min. Grenze All set-ups TRUE Int16 3-95 Rampenverzögerung ExpressionLimit All set-ups TRUE TimD MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 219: Grenzen/Warnungen

    TRUE Uint16 4-62 Ausbl. Drehzahl bis [UPM] ExpressionLimit All set-ups TRUE Uint16 4-63 Ausbl. Drehzahl bis [Hz] ExpressionLimit All set-ups TRUE Uint16 4-64 Halbautom. Ausbl.-Konfig. [0] Aus All set-ups FALSE Uint8 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 220: Digit. Ein-/Ausgänge

    Klemme 29, Wert bei Bus-Timeout 0.00 % 1 set-up TRUE Uint16 5-97 Klemme X30/6, Wert bei Bussteuerung 0.00 % All set-ups TRUE 5-98 Klemme X30/6, Wert bei Bus-Timeout 0.00 % 1 set-up TRUE Uint16 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 221: Analoge Ein-/Ausg

    Kl. X30/8, Ausgang max. Skalierung 100.00 % All set-ups TRUE Int16 6-63 Kl. X30/8, Wert bei Bussteuerung 0.00 % All set-ups TRUE 6-64 Kl. X30/8, Wert bei Bus-Timeout 0.00 % 1 set-up TRUE Uint16 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 222: Opt./Schnittstellen

    0 N/A All set-ups TRUE Uint32 8-84 Gesendete Slavemeldungen 0 N/A All set-ups TRUE Uint32 8-85 Slave-Timeout-Fehler 0 N/A All set-ups TRUE Uint32 8-89 Zähler Diagnose 0 N/A 1 set-up TRUE Int32 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 223: Profibus Dp

    Uint16 9-92 Geänderte Parameter (3) 0 N/A All set-ups FALSE Uint16 9-93 Geänderte Parameter (4) 0 N/A All set-ups FALSE Uint16 9-94 Geänderte Parameter (5) 0 N/A All set-ups FALSE Uint16 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 224: Can/Devicenet

    TRUE Uint16 11-17 XIF-Revision 0 N/A All set-ups TRUE VisStr[5] 11-18 LonWorks-Revision 0 N/A All set-ups TRUE VisStr[5] 11-2* LON Param. Zugriff 11-21 Datenwerte speichern [0] Aus All set-ups TRUE Uint8 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 225: Smart Logic

    2 set-ups TRUE Uint8 13-44 Logikregel Boolsch 3 null 2 set-ups TRUE Uint8 13-5* SL-Programm 13-51 SL-Controller Ereignis null 2 set-ups TRUE Uint8 13-52 SL-Controller Aktion null 2 set-ups TRUE Uint8 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 226: Sonderfunktionen

    14-6* Auto-Reduzier. 14-60 Funktion bei Übertemperatur [0] Abschaltung All set-ups TRUE Uint8 14-61 Funktion bei WR-Überlast [0] Abschaltung All set-ups TRUE Uint8 14-62 WR- Überlast Reduzierstrom 95 % All set-ups TRUE Uint16 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 227: Info/Wartung

    Leistungsteil Seriennummer 0 N/A All set-ups FALSE VisStr[19] 15-55 Lieferanten-URL 0 N/A All set-ups FALSE VisStr[40] 15-56 Lieferantenname 0 N/A All set-ups FALSE VisStr[40] 15-59 CSIV-Dateiname ExpressionLimit 1 set-up FALSE VisStr[16] MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 228 0 N/A All set-ups FALSE Uint16 15-93 Geänderte Parameter 0 N/A All set-ups FALSE Uint16 15-98 Typendaten 0 N/A All set-ups FALSE VisStr[40] 15-99 Parameter-Metadaten 0 N/A All set-ups FALSE Uint16 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 229: Datenanzeigen

    FALSE Int32 16-55 Istwert 2 [Einheit] 0.000 ProcessCtrlUnit All set-ups FALSE Int32 16-56 Istwert 3 [Einheit] 0.000 ProcessCtrlUnit All set-ups FALSE Int32 16-58 PID-Ausgang [%] 0.0 % All set-ups TRUE Int16 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 230 All set-ups FALSE Uint32 16-94 Erw. Zustandswort 0 N/A All set-ups FALSE Uint32 16-95 Erw. Zustandswort 2 0 N/A All set-ups FALSE Uint32 16-96 Wartungswort 0 N/A All set-ups FALSE Uint32 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 231: Info/Anzeigen

    0 N/A All set-ups TRUE Int16 18-39 Temp. Eing. X48/10 0 N/A All set-ups TRUE Int16 18-5* Soll- u. Istwerte 18-50 Anzeige ohne Geber [Einheit] 0.000 SensorlessUnit All set-ups FALSE Int32 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 232: Fu Pid-Regler

    0.50 N/A All set-ups TRUE Uint16 20-94 PID Integrationszeit 20.00 s All set-ups TRUE Uint32 20-95 PID-Differentiationszeit 0.00 s All set-ups TRUE Uint16 20-96 PID-Prozess D-Verstärkung/Grenze 5.0 N/A All set-ups TRUE Uint16 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 233: Erw. Pid-Regler

    21-57 Erw. Sollwert 3 [Einheit] 0.000 ExtPID3Unit All set-ups TRUE Int32 21-58 Erw. Istwert 3 [Einheit] 0.000 ExtPID3Unit All set-ups TRUE Int32 21-59 Erw. Ausg. 3 [%] All set-ups TRUE Int32 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 234 Uint16 21-62 Erw. 3 I-Zeit 10000.00 s All set-ups TRUE Uint32 21-63 Erw. 3 D-Zeit 0.00 s All set-ups TRUE Uint16 21-64 Erw. 3 D-Verstärkung/Grenze 5.0 N/A All set-ups TRUE Uint16 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 235: Anwendungsfunktionen

    Intervall zwischen Starts (P2277) All set-ups TRUE Uint16 22-77 Min. Laufzeit All set-ups TRUE Uint16 22-78 Min. Laufzeitkorrektur [0] Deaktiviert All set-ups FALSE Uint8 22-79 Min. Laufzeitkorrekturwert 0.000 ProcessCtrlUnit All set-ups TRUE Int32 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 236 Int32 22-88 Druck bei Nenndrehzahl 999999.999 N/A All set-ups TRUE Int32 22-89 Durchfluss an Auslegungspunkt 0.000 N/A All set-ups TRUE Int32 22-90 Durchfluss bei Nenndrehzahl 0.000 N/A All set-ups TRUE Int32 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 237: Zeitfunktionen

    23-81 Energiekosten 1.00 N/A 2 set-ups TRUE Uint32 23-82 Investition 0 N/A 2 set-ups TRUE Uint32 23-83 Energieeinspar. 0 kWh All set-ups TRUE Int32 23-84 Kst.-Einspar. 0 N/A All set-ups TRUE Int32 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 238: Anwendungsfunktionen

    Rotor gesperrt Koeffizient 2 0.0000 N/A All set-ups TRUE Int32 24-98 Rotor gesperrt Koeffizient 3 0.0000 N/A All set-ups TRUE Int32 24-99 Rotor gesperrt Koeffizient 4 0.000 N/A All set-ups TRUE Int32 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 239: Kaskadenregler

    Uint32 25-86 Rücksetzen des Relaiszählers [0] Kein Reset All set-ups TRUE Uint8 25-9* Service 25-90 Pumpenverriegelung [0] Aus All set-ups TRUE Uint8 25-91 Manueller Wechsel 0 N/A All set-ups TRUE Uint8 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 240: Grundeinstellungen

    Kl. X42/11 Ausgang max. Skalierung 100.00 % All set-ups TRUE Int16 26-63 Kl. X42/11, Wert bei Bussteuerung 0.00 % All set-ups TRUE 26-64 Kl. X42/11, Wert bei Bus-Timeout 0.00 % 1 set-up TRUE Uint16 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.

  • Seite 241: Index

    Daten Ändern..................23 DC-Spannung..................206 DeviceNet Info/Wartung..................117 DeviceNet................... 93 Initialisierung..................24 Und CAN Feldbus................93 Installation.................... 208 Digitaleingang..................207 Installierte Optionen................. 121 Drehmomentgrenze................. 207 Istwert.................. 130, 209, 211 Durchflussausgleich................160 Istwert/Sollwert.................. 133 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 242 Netzspannung................206, 210 Statorstreureaktanz................40 Netzversorgung..................9 Status......................13 Notfallbetrieb..................175 Stromgrenze................113, 210 Numerische Bedieneinheit..............15 Symbole...................... 4 Synchronmotordrehzahl..............7 Ohne Funktion..................18 Ortsollwert....................27 Taktfrequenz..................206 Thermische Belastung............... 42, 123 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 243 Überspannung..................206 Umgebung................... 114 Urheberrechte, Haftungsbeschränkungen Und Änderungs- vorbehalte..4 Versorgungsspannung............206, 209 VVCplus....................... 8 Warnwort Warnwort..................204 2......................204 Werkseinstellungen................212 Wert......................23 Wiederherstellen.................. 24 Zeitablaufsteuerung................. 164 Zurückgesetzt..................206 Zustandsmeldungen................11 MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
  • Seite 244 130R0318 MG11CB03 Ver. 2011-01-11 *MG11CB03*...

Inhaltsverzeichnis
