2 Parameterbeschreibung
2.17 Hauptmenü - FU PID-Regler - Gruppe 20

2.17.1 FU PID-Regler, 20-**

2
Diese Parametergruppe dient zum Konfigurieren des PID-Reglers mit Rückführung, der die Ausgangsfrequenz des Frequenzumrichters bestimmt.
2.17.2 Istwert, 20-0*
Parameter zum Konfigurieren des Istwertsignals für den PID-Regler des Frequenzumrichters. Unabhängig vom Regelverfahren können die Istwertsignale
auch auf dem Display des Frequenzumrichters gezeigt werden. Er kann auch zur Steuerung der Analogausgänge des Frequenzumrichters verwendet und
über verschiedene serielle Kommunikationsprotokolle übertragen werden.

20-00 Istwertanschluss 1

Option:
[0] Keine Funktion
[1] Analogeingang 53
[2] * Analogeingang 54
[3] Pulseingang 29
[4] Pulseingang 33
[7] Analogeing. X30/11
[8] Analogeing. X30/12
[9] Analogeingang X42/1
[10] Analogeingang X42/3
[11] Analogeingang X42/5
[100] Bus-Istwert 1
[101] Bus-Istwert 2
[102] Bus-Istwert 3
166
Funktion:

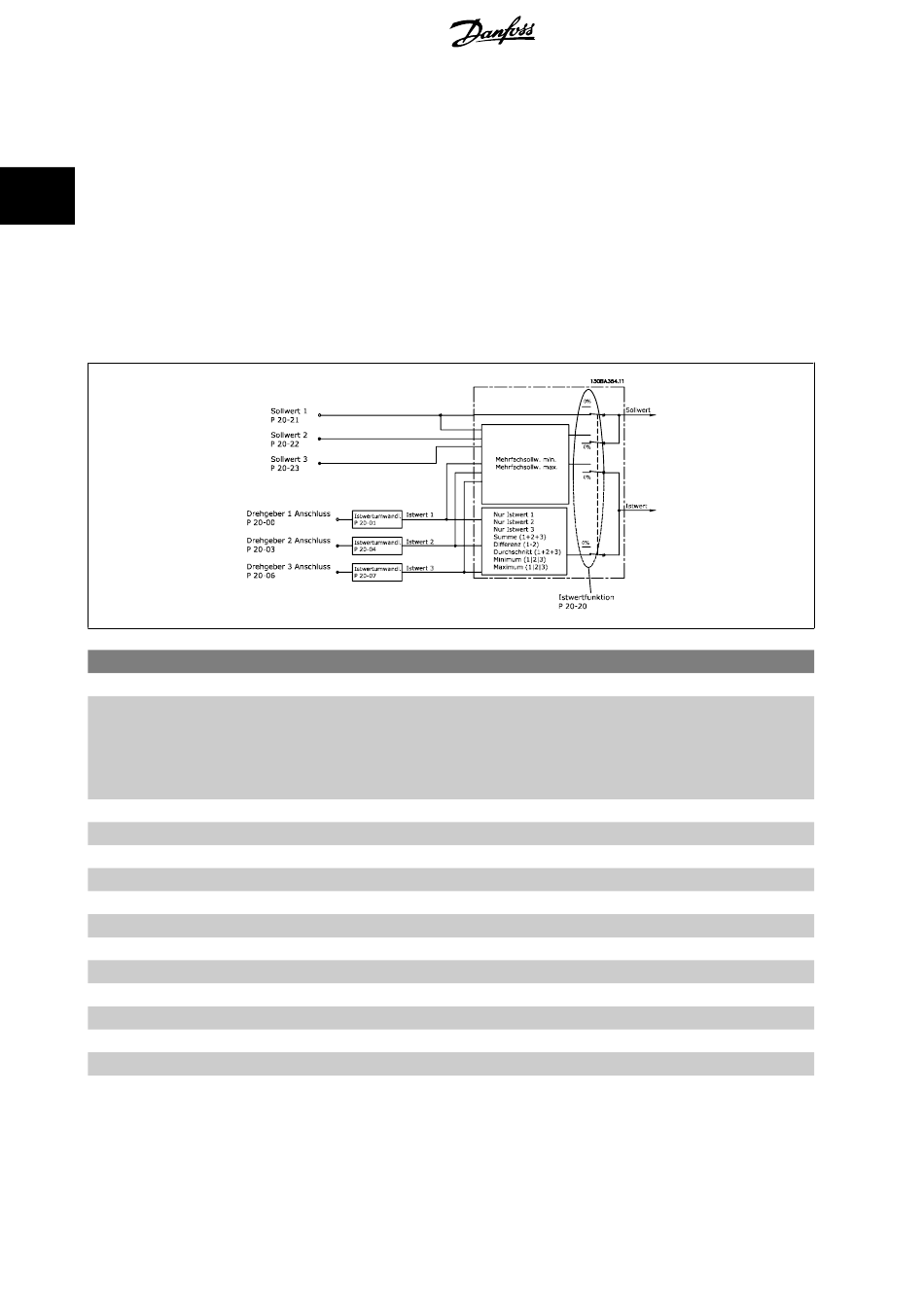

Bis zu drei verschiedene Istwertsignale können das Istwertsignal für den PID-Regler des Frequen-
zumrichters bilden.
Dieser Parameter bestimmt, welcher Eingang als Quelle des ersten Istwertsignals betrachtet wird.
Analogeingang X30/11 und Analogeingang X30/12 bezieht sich auf Eingänge auf der Universal-E/
A-Option.
®
