Parameterbeschreibung
25-21 Schaltgrenze
Range: Funktion:
gewählt werden. Es wird ein Anfangswert von 10 %
empfohlen.
25-22 Feste Drehzahlbandbreite
Range: Funktion:
Size [ par. Wenn der Kaskadenregler normal läuft und
related 25-20 - der Frequenzumrichter einen Alarm mit
*
par. Abschaltung ausgibt, ist die Beibehaltung der
25-21 Druckhöhe des Systems wichtig. Dies tut der
%] Kaskadenregler, indem er die Zu- und
Abschaltung der Pumpe mit konstanter
Drehzahl fortsetzt. Da die Beibehaltung der
Druckhöhe am Sollwert häufiges Zu- und
Abschalten erfordern würde, wenn nur eine
Pumpe mit fester Drehzahl läuft, wird eine
breitere Bandbreite als SBB, die Feste
Drehzahlbandbreite (FDBB), verwendet. Es ist
möglich, Pumpen mit konstanter Drehzahl bei
einem Alarmzustand zu stoppen, indem die
LCP OFF- oder HAND ON-Tasten gedrückt
werden oder das für Start am Digitaleingang
programmierte Signal niedrig (0) wird.
Falls der ausgegebene Alarm ein Alarm mit
Abschaltblockierung ist, muss der Kaskaden-
regler dann das System sofort stoppen, indem
es alle Pumpen mit konstanter Drehzahl
abschaltet. Dies entspricht im Wesentlichen
einem Not-Aus (Befehl Motorfreilauf/
Motorfreilauf invers) für den Kaskadenregler.
25-23 SBB Zuschaltverzögerung
Range: Funktion:
15 [1 - Bei Überschreitung der Schaltbandbreite (SBB)
s 3000 s] durch einen kurzzeitigen Druckabfall im System ist
*
die sofortige Zuschaltung einer Pumpe mit
konstanter Drehzahl nicht wünschenswert. Die
Zuschaltung wird um die programmierte Zeitdauer
verzögert. Falls der Druck vor Ablauf des
Zeitgebers wieder auf einen innerhalb der Schalt-
bandbreite liegenden Wert steigt, wird der
Zeitgeber zurückgesetzt.

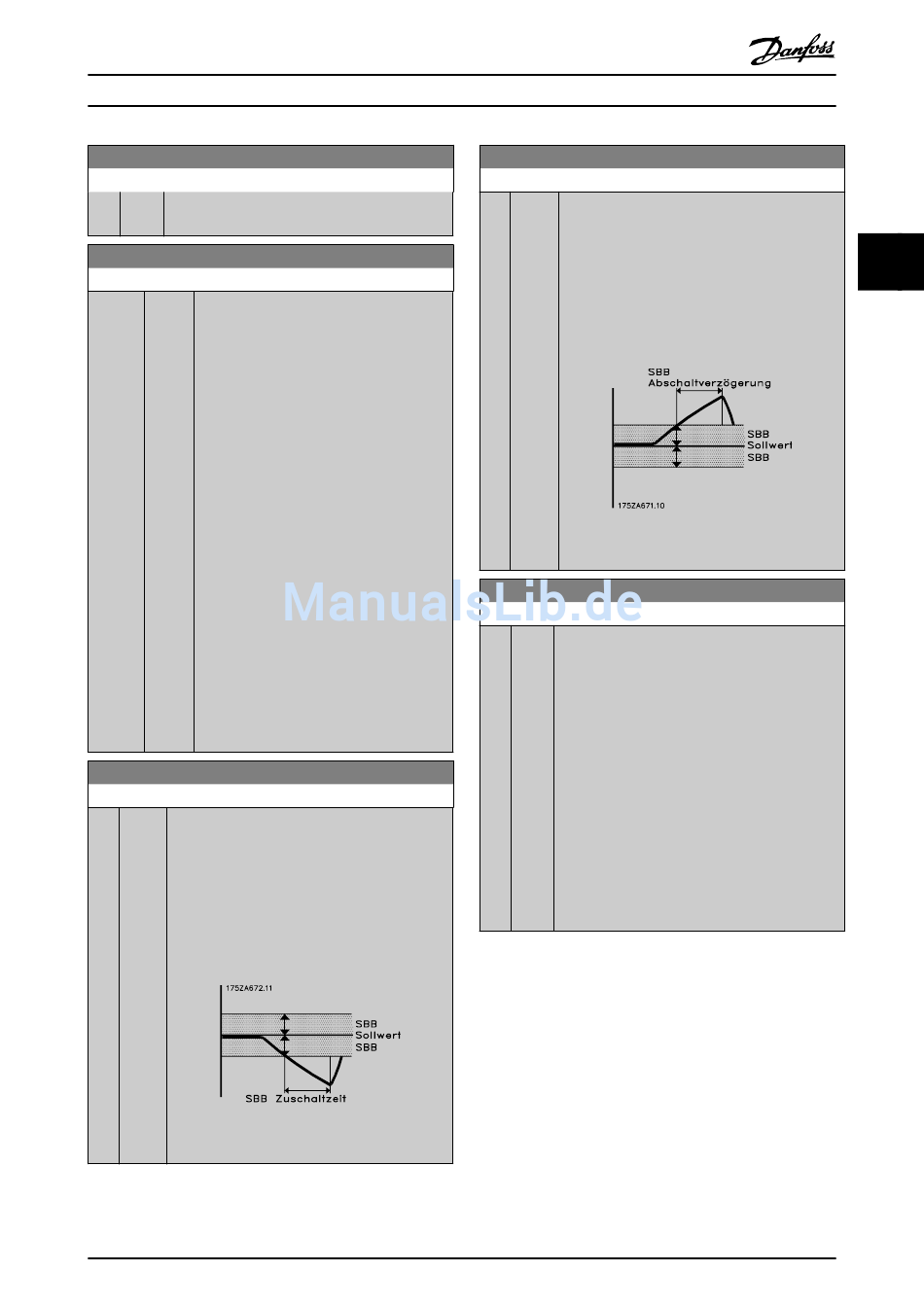

Abbildung 3.72
Programmierhandbuch für VLT
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
25-24 SBB Abschaltverzögerung
Range: Funktion:
15 [0 - Bei Überschreitung der Schaltbandbreite (SBB)
s 3000 durch einen kurzzeitigen Druckanstieg im System
*
s] ist die sofortige Abschaltung einer Pumpe mit
konstanter Drehzahl nicht wünschenswert. Die
Abschaltung wird um die programmierte Zeitdauer
verzögert. Falls der Druck vor Ablauf des
Zeitgebers wieder auf einen innerhalb der Schalt-
bandbreite liegenden Wert zurückgeht, wird der
Zeitgeber zurückgesetzt.
Abbildung 3.73
25-25 Schaltverzögerung
Range: Funktion:
10 [0 - Beim Zuschalten einer Pumpe mit konstanter
s 300 s] Drehzahl kann es zu einer kurzzeitigen Druckspitze
*
im System kommen, die die Übersteuerungsband-
breite (ÜBB) übersteigen kann. Die Abschaltung
einer Pumpe infolge einer durch Zuschaltung
entstandenen Druckspitze ist nicht wünschenswert.
Durch Programmierung der Schaltverzögerung kann
eine Zu- bzw. Abschaltung verhindert werden, bis
sich das System stabilisiert hat und die normale
Regelung wieder einsetzt. Stellen Sie den Zeitgeber
auf einen Wert ein, der eine Stabilisierung des
Systems nach Zu-/Abschaltvorgängen erlaubt. Die
Werkseinstellung (10 Sekunden) ist in den meisten
Anwendungssituationen angemessen. Bei sehr
dynamischen Systemen kann eine kürzere
Zeitspanne wünschenswert sein.
