Parameterbeschreibung
3-16 Variabler Sollwert 2
Option:
3 3
[0] Deaktiviert
[1] Analogeingang 53
[2] Analogeingang 54
[7] Pulseingang 29
[8] Pulseingang 33
[20] Digitalpoti
*
[21] Analogeing. X30/11
[22] Analogeing. X30/12
[23] Analogeingang X42/1
[24] Analogeingang X42/3
[25] Analogeingang X42/5
[29] Analogeing. X48/2
[30] Erw. PID-Prozess 1
[31] Erw. PID-Prozess 2
[32] Erw. PID-Prozess 3
HINWEIS
Dieser Parameter kann bei laufendem Motor nicht
geändert werden.
3-17 Variabler Sollwert 3
Option:
[0] Deaktiviert
*
[1] Analogeingang 53
[2] Analogeingang 54
[7] Pulseingang 29
[8] Pulseingang 33
[20] Digitalpoti
[21] Analogeing. X30/11
[22] Analogeing. X30/12
[23] Analogeingang X42/1
[24] Analogeingang X42/3
[25] Analogeingang X42/5
[29] Analogeing. X48/2
[30] Erw. PID-Prozess 1
[31] Erw. PID-Prozess 2
[32] Erw. PID-Prozess 3
58
Programmierhandbuch für VLT
Funktion:
3-16 Variabler Sollwert 2 und
3-17 Variabler Sollwert 3 definieren
bis zu drei variable Sollwertsignale.
Die Summe dieser Sollwertsignale
definiert den tatsächlichen Sollwert.
Funktion:
Bestimmt die Quelle für das dritte
variable Sollwertsignal. 3-15 Variabler
Sollwert 1, 3-16 Variabler Sollwert 2
und 3-17 Variabler Sollwert 3
definieren bis zu drei variable
Sollwertsignale. Die Summe dieser
Sollwertsignale definiert den tatsäch-
lichen Sollwert.
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
HINWEIS
Dieser Parameter kann bei laufendem Motor nicht
geändert werden.
3-19 Festdrehzahl Jog [UPM]
Range: Funktion:
Size [ 0 - par. Geben Sie einen Wert für die
related 4-13 Festdrehzahl n
*
RPM]
eine feste Ausgangsdrehzahl handelt. Der
Frequenzumrichter läuft bei dieser
Drehzahl, wenn die Festdrehzahlfunktion
aktiviert ist. Die max. Einstellung wird
durch 4-13 Max. Drehzahl [UPM] begrenzt.
Siehe auch 3-80 Rampenzeit JOG.
3.5.3 3-4* Ramp 1
Auswahl des Rampentyps, der Rampenzeiten (Beschleu-
nigungs- und Verzögerungszeiten) und Anpassung an die
Lastverhältnisse für jede der beiden Rampen (Parameter-
gruppe 3-4* und Parametergruppe 3-5*).

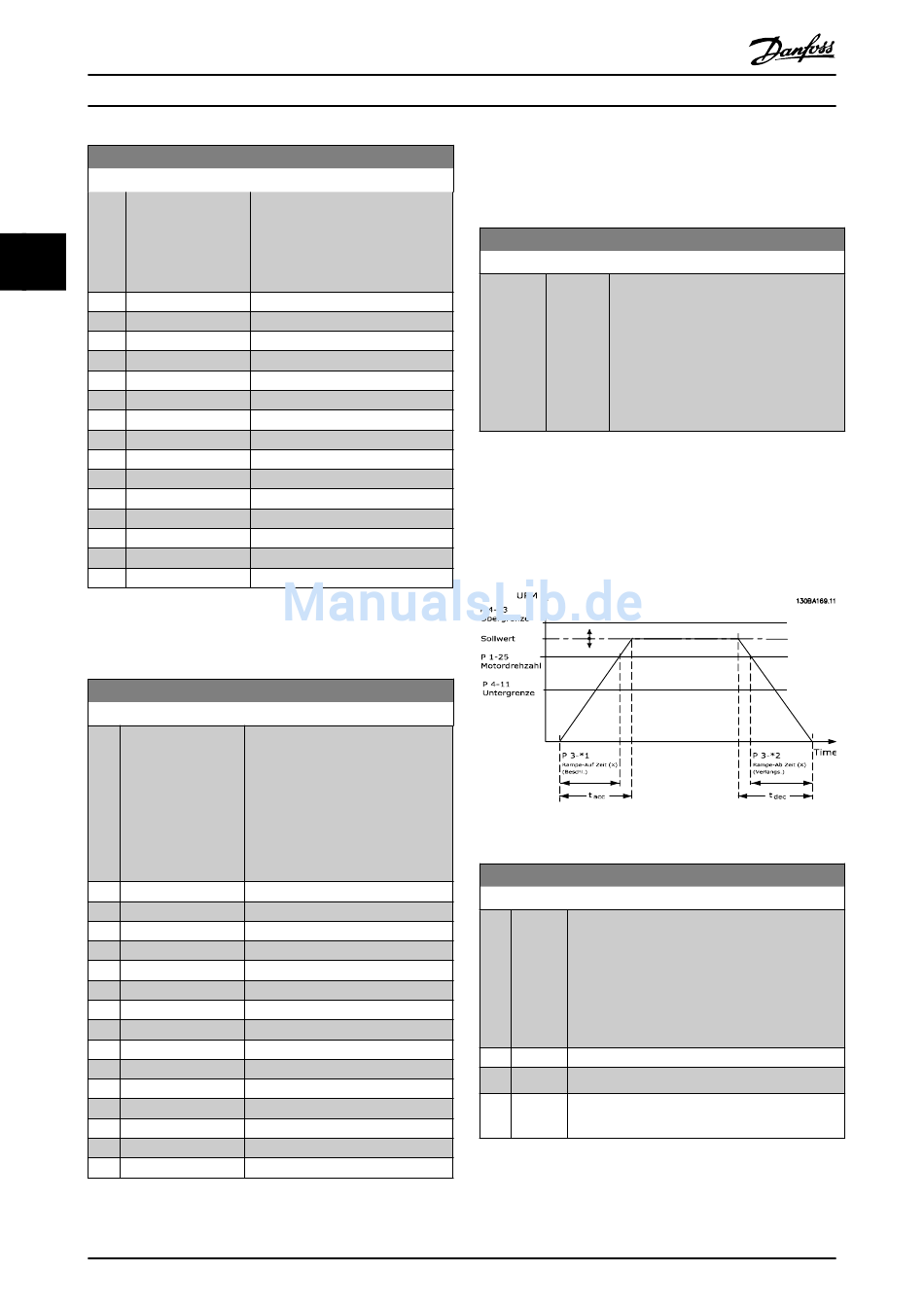

Abbildung 3.15
3-40 Rampentyp 1
Option: Funktion:
Wählen Sie hier den Rampentyp abhängig von
den Anforderungen an den Beschleunigungs-
und Verzögerungsvorgang.
Eine lineare Rampe sorgt für konstante Beschleu-
nigung während der Rampe. Eine S-Rampe ergibt
eine nicht lineare Beschleunigung, um Rucke zu
vermeiden.
[0] Linear
*
[1] S-Rampe Beschleunigung mit niedrigstmöglichem Ruck.
[2] S-Rampe basierend auf den Werten aus
3-41 Rampenzeit Auf 1 und 3-42 Rampenzeit Ab 1.
ein, bei der es sich um
JOG
