Parameterbeschreibung
HINWEIS
•
Führen Sie zur bestmöglichen Anpassung des
Frequenzumrichters eine AMA an einem kalten
Motor durch.
•
Eine AMA kann nicht bei laufendem Motor
3 3
durchgeführt werden
HINWEIS
Während der AMA darf die Motorwelle nicht angetrieben
werden.
HINWEIS
Wenn eine der Einstellungen in Parametergruppe 1-2*
Motordaten geändert wird, kehren die erweiterten
Motorparameter 1-30 Statorwiderstand (Rs) bis
1-39 Motorpolzahl auf ihre Werkseinstellung zurück.
Dieser Parameter kann bei laufendem Motor nicht
eingestellt werden.
HINWEIS
Eine komplette AMA sollte nur ohne Filter durchgeführt
werden, während die reduzierte AMA mit Filter
durchgeführt werden sollte.
Siehe Abschnitt: Anwendungsbeispiele > Automatische
Motoranpassung im Projektierungshandbuch.
3.3.5 1-3* Erw. Motordaten
Parameter für erweiterte Motordaten. Die Motordaten in
1-30 Statorwiderstand (Rs) bis 1-39 Motorpolzahl müssen
dem betreffenden Motor entsprechen, damit der Motor
optimal betrieben werden kann. Die Werkseinstellungen
basieren auf typischen Daten normaler Standardmotoren.
Falsche Eingaben können zu Fehlfunktionen oder
ungewollten Reaktionen des Frequenzumrichters führen.
Liegen die Ersatzschaltbilddaten nicht vor, wird die
Durchführung einer AMA (Automatische Motoranpassung)
empfohlen. Siehe Abschnitt Automatische Motoranpassung.
Im Zuge der AMA werden bis auf das Trägheitsmoment
des Rotors und den Eisenverlustwiderstand (1-36 Eisenver-
lustwiderstand (Rfe)) alle Motordaten angepasst.
P 1-30
I
R
1
S
U
1

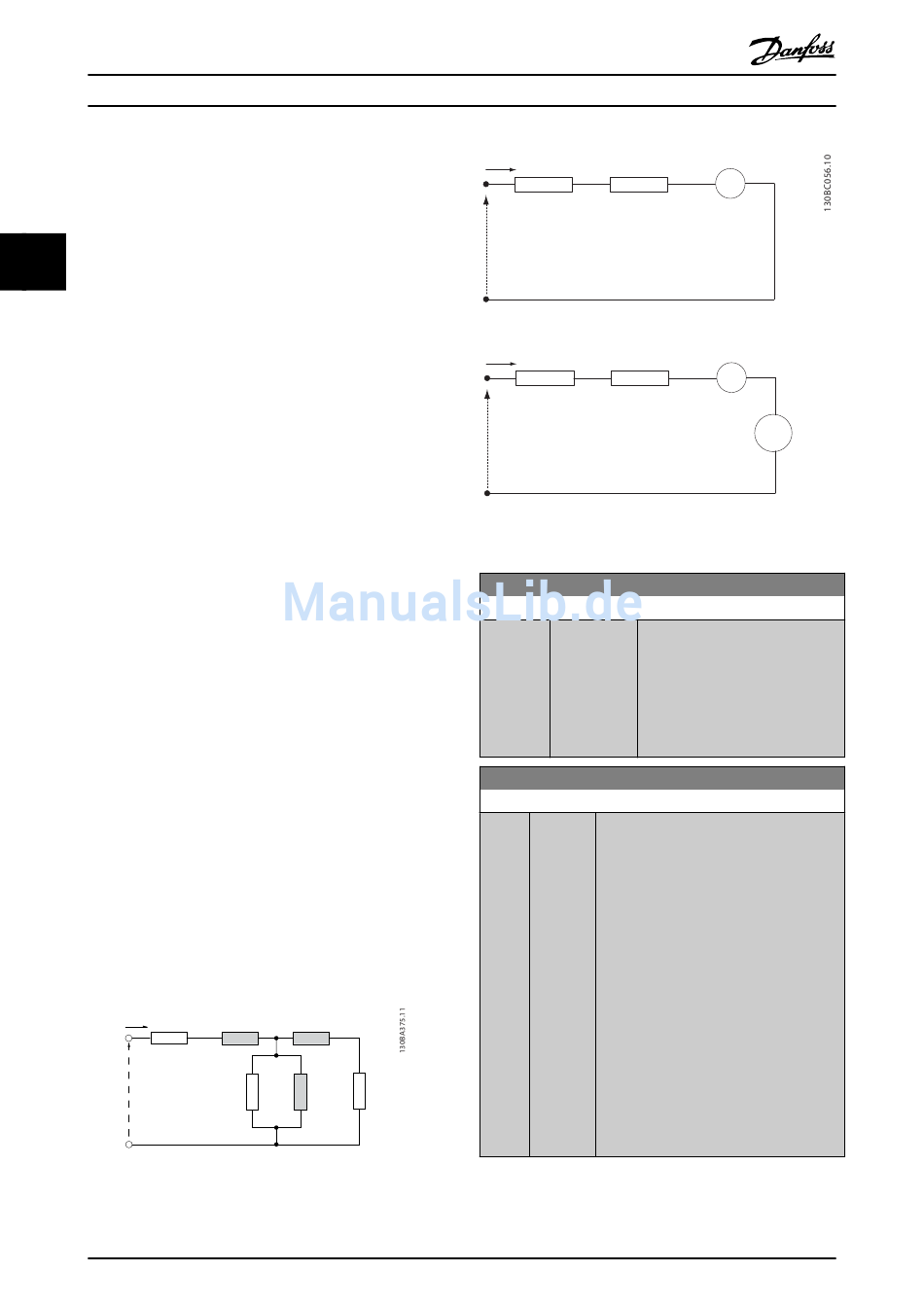

Abbildung 3.4 Ersatzschaltbild eines Asynchronmotors
42
Programmierhandbuch für VLT
X
X
1
2
R X
R
1s h
1
P1-35
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Par. 1-37
Par. 1-30
I
d L
R
d
s
U
d
d-axis equivalent circuit
Par. 1-37
Par. 1-30
I
d L =L
R
q d
s
U
q
q-axis equivalent circuit
Abbildung 3.5 Ersatzschaltbild eines PM-Vollpolmotors
1-30 Statorwiderstand (Rs)
Range: Funktion:
Size [ 0.0140 - Stellen Sie den Wert des Statorwi-
related 140.0000 derstands ein. Geben Sie den Wert
*
Ohm] von einem Motordatenblatt ein oder
führen Sie eine AMA an einem
kalten Motor aus. Dieser Parameter
kann bei laufendem Motor nicht
eingestellt werden.
1-31 Rotorwiderstand (Rr)
Range: Funktion:
1.0000 [0.0100 - Durch eine Feinabstimmung von R
Ohm 100.0000 Leistung der Motorwelle verbessert. Stellen
*
Ohm]
Sie den Wert für den Rotorwiderstand
mithilfe einer der folgenden Methoden ein:
1. Führen Sie eine AMA an einem
kalten Motor durch. Der
Frequenzumrichter misst den Wert
am Motor. Alle Kompensationen
werden auf 100 % zurückgesetzt.
2. Geben Sie den Wert für R
ein. Den Wert erhalten Sie vom
Motorhersteller.
3. Verwenden Sie die Werksein-
stellung für R
Frequenzumrichter ermittelt die
Einstellung automatisch auf Basis
der Motor-Typenschilddaten.
ω L I
s q q
+
-
ω L I
s d d
+
-
+
Par. 1-40
ω λ
s PM
-
wird die
r
manuell
r
. Der
r
