Parameterbeschreibung

3.23.3 25-4* Zuschalteinstellungen

Parameter, die Bedingungen für das Zu-/Abschalten der
Pumpen festlegen.
25-40 Rampe-ab-Verzögerung
Range: Funktion:
10.0 s [0.0 - Beim Hinzufügen einer Pumpe mit konstanter
*
120.0 s] Drehzahl, die durch einen Softstarter
gesteuert wird, kann die Rampe- der
Führungspumpe auf eine festgelegte Zeit
nach dem Start der Pumpe mit konstanter
Drehzahl verzögert werden, um Druckspitzen
oder Wasserschlag im System zu verhindern.
Diese kann nur verwendet werden, wenn
Softstarter [1] in 25-02 Motorstart ausgewählt
ist.
25-41 Rampe-auf-Verzögerung
Range: Funktion:
2.0 s [0.0 - Beim Entfernen einer Pumpe mit konstanter
*
12.0 s] Drehzahl, die von einem Softstarter geregelt
wird, kann die Rampe-auf der Führungspumpe
auf eine festgelegte Zeit nach dem Stoppen der
Pumpe mit konstanter Drehzahl verzögert
werden, um Druckspitzen oder Wasserschlag im
System zu beseitigen.
Verwendung nur zulässig, wenn in
25-02 Motorstart die Option Softstarter [1]
gewählt ist.

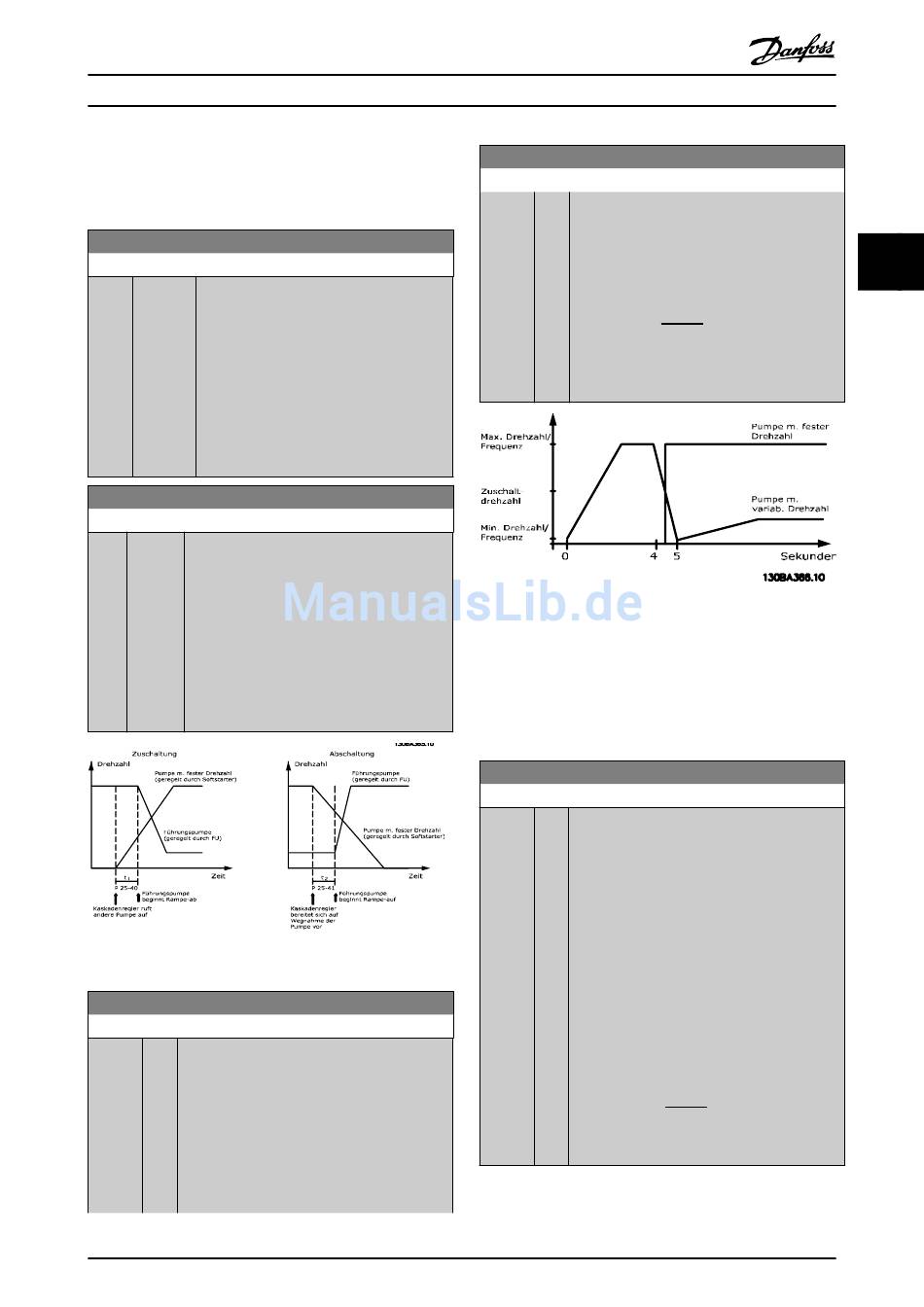

Abbildung 3.76
25-42 Zuschaltschwelle
Range: Funktion:
Size [ 0 Beim Hinzufügen einer Pumpe mit konstanter
related - Drehzahl zur Verhinderung eines Übersteuerns
*
100 des Drucks fährt die Pumpe mit variabler
%] Drehzahl über Rampe auf eine niedrigere
Drehzahl. Erreicht die Pumpe mit variabler
Drehzahl die „Zuschaltdrehzahl", wird die Pumpe
mit konstanter Drehzahl zugeschaltet. Über die
Zuschaltschwelle kann die Drehzahl der Pumpe
mit variabler Drehzahl am „Einschaltpunkt" der
Programmierhandbuch für VLT
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
25-42 Zuschaltschwelle
Range: Funktion:
Pumpe mit konstanter Drehzahl berechnet
werden. Die Berechnung der Zuschaltschwelle ist
das Verhältnis von 4-11 Min. Drehzahl [UPM] oder
4-12 Min. Frequenz [Hz] zu 4-13 Max. Drehzahl
[UPM] oder 4-14 Max Frequenz [Hz], in Prozent.
Die Zuschaltschwelle muss im Bereich von
=
ZUSCHALTEN %
bis 100 % liegen, wobei n
Motordrehzahl und n
Motordrehzahl ist.
Abbildung 3.77
HINWEIS
Wenn der Sollwert nach dem Zuschalten erreicht wird,
bevor die Pumpe mit variabler Drehzahl die Min. Drehzahl/
Frequenz erreicht, schaltet das System auf Regelung mit
Rückführung, sobald der Istdruck den Sollwert erreicht.
25-43 Abschaltschwelle
Range: Funktion:
Size [ 0 Beim Entfernen einer Pumpe mit konstanter
related - Drehzahl zur Verhinderung eines Übersteuerns
*
100 des Drucks fährt die Pumpe mit variabler
%] Drehzahl über Rampe auf eine höhere Drehzahl.
Erreicht die Pumpe mit variabler Drehzahl die
„Abschaltdrehzahl", wird die Pumpe mit
konstanter Drehzahl abgeschaltet. Über die
Abschaltschwelle kann die Drehzahl der Pumpe
mit variabler Drehzahl beim Abschalten der
Pumpe mit konstanter Drehzahl berechnet
werden. Die Berechnung der Abschaltschwelle ist
das Verhältnis von 4-11 Min. Drehzahl [UPM] oder
4-12 Min. Frequenz [Hz] zu 4-13 Max. Drehzahl
[UPM] oder 4-14 Max Frequenz [Hz], in Prozent.
Die Abschaltschwelle muss im Bereich von
ZUSCHALTEN % =
liegen, wobei n
n die max. Motordrehzahl ist.
HOCH
NIEDRIG
× 100 %
HOCH
die min.
NIEDRIG
die max.
HOCH
NIEDRIG
bis 100 %
× 100 %
HOCH
die min. Motordrehzahl und
NIEDRIG
