Programmieren
HINWEIS
Ein aktives HAND-OFF-AUTO-Signal über die Digita-
leingänge hat höhere Priorität als die Bedientasten [Hand
on] – [Auto on].
[Reset]
dient zum Zurücksetzen des Frequenzumrichters nach
einem Alarm (Abschaltung). Die Taste kann über
0-43 [Reset]-LCP Taste aktiviert [1] oder deaktiviert [0]
werden.
3 Sekunden langes Drücken der Taste [Main Menu]
ermöglicht die direkte Eingabe einer Parameternummer.
Dies wird als Parameter Shortcut bezeichnet.
2.1.2 Bedienung der numerischen
Bedieneinheit (NLCP)
In den folgenden Anleitungen wird davon ausgegangen,
dass ein numerisches LCP (LCP 101) angeschlossen ist.
Die Bedieneinheit ist in vier Funktionsgruppen unterteilt:
1. Numerisches Display
2. Menütaste und Anzeigeleuchten (LEDs) - zum
Ändern von Parametern und zum Wechseln
zwischen Anzeigefunktionen.
3. Navigationstasten und Anzeigeleuchten (LEDs)
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
HINWEIS
Parameterkopie ist mit der numerischen Bedieneinheit LCP
101 nicht möglich.
Wählen Sie eine der folgenden Betriebsarten:
Status: Zeigt den Zustand des Frequenzumrichters oder
des Motors an.
Wenn ein Alarm auftritt, schaltet das LCP 101 automatisch
in die Statusanzeige.
Es können eine Reihe von Alarmen angezeigt werden.
Inbetriebnahme-Menü oder Hauptmenü-Modus: Zeigt
Parameter und Parametereinstellungen.
Programmierhandbuch für VLT
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
1
Status
2 Menu
OK
On
3
Warn.
Alarm
Hand
4 O
on

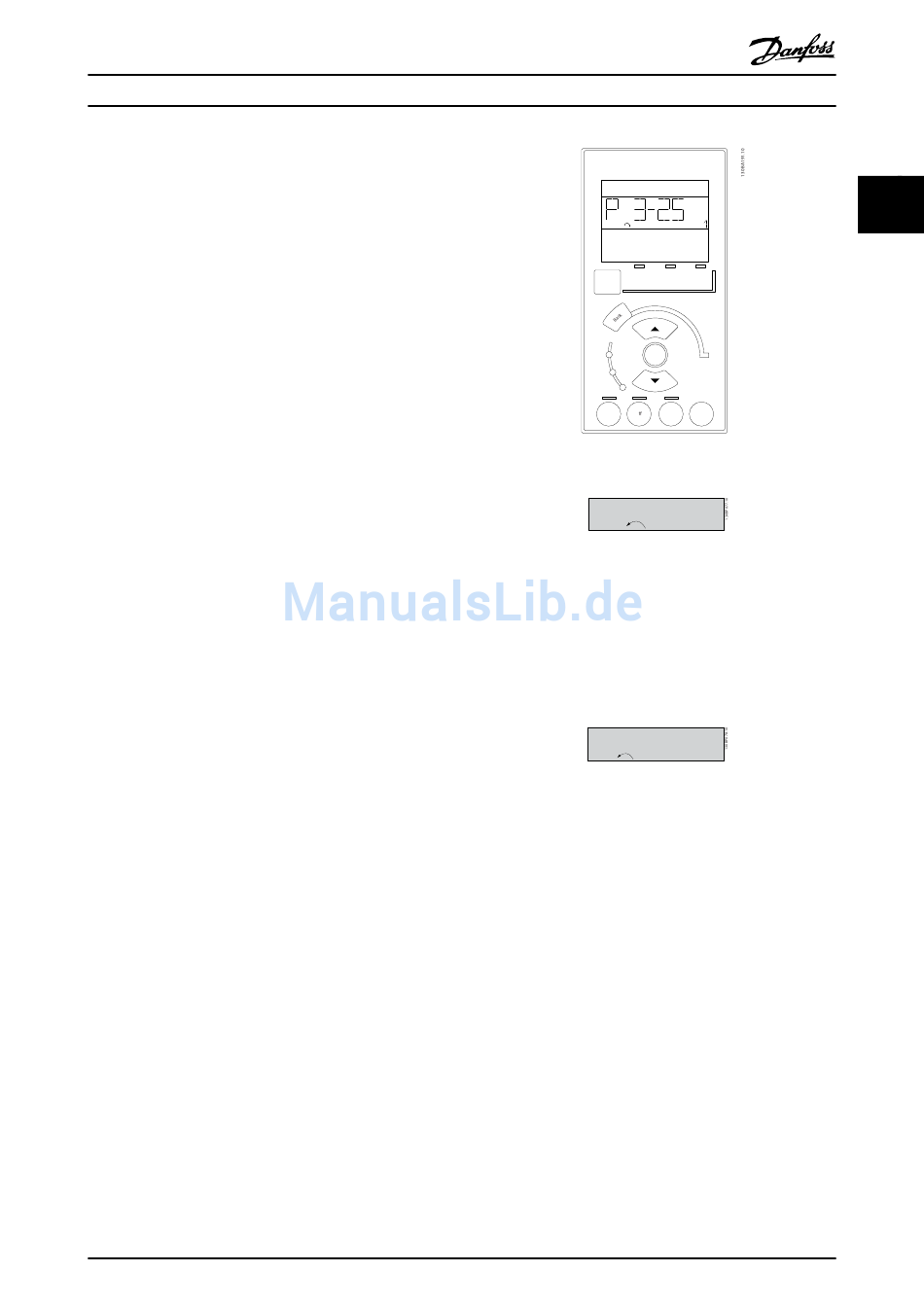

Abbildung 2.10 Numerisches LCP 101
22.8
Abbildung 2.11 Beispiel für Statusanzeige
Anzeigeleuchten (LEDs):
•
Grüne LED/On (Ein): Die Steuerkarte ist betriebs-
bereit.
•
Gelbe LED/Wrn. (Warnung): Zeigt eine Warnung
an.
•
Blinkende rote LED/Alarm: Zeigt einen Alarm an.
A 17
Abbildung 2.12 Beispiel für Alarmanzeige
Menütaste
[Menu] Wählen Sie eine der folgenden Betriebsarten:
•
Zustand
•
Kurzinbetriebnahme
•
Hauptmenü
Main Menu dient zur Programmierung aller Parameter.
Sie können direkt auf die Parameter zugreifen, sofern über
0-60 Hauptmenü Passwort, 0-61 Hauptmenü Zugriff ohne PW,
0-65 Benutzer-Menü Passwort oder 0-66 Benutzer-Menü
Zugriff ohne PW kein Passwort festgelegt wurde.
Das Inbetriebnahme-Menü enthält nur die wichtigsten
Parameter, mit denen eine grundlegende Konfiguration
des Frequenzumrichters möglich ist.
Die Parameterwerte können mit den Pfeilen nach oben/
unten geändert werden, wenn der jeweilige Wert blinkt.
Das Hauptmenü wählen Sie, indem Sie die Taste [Menu]
(Menü) mehrmals betätigen, bis die LED der Taste [Main
Menu] leuchtet.
Setup
Quick Main
Setup Menu
Auto
Reset
on
rpm
Setup 1
Setup 1
13
2 2
