Parameterbeschreibung
3.8 Hauptmenü - Analoge Ein-/Ausg. - Gruppe 6

3.8.1 6-0* Grundeinstellungen

Parameter zum Einstellen grundlegender Eigenschaften der
Analogein-/-ausgänge.
3 3
Der Frequenzumrichter verfügt über 2 Analogeingänge:
Klemme 53 und 54. Die Analogeingänge sind für
Spannung (0-10 V) oder Strom (0/4-20 mA) konfigurierbar.
HINWEIS
Thermistoren können an einen Analog- oder einen Digital-
eingang angeschlossen werden.
6-00 Signalausfall Zeit
Range:
10 s [1 -
*
99 s]
6-01 Signalausfall Funktion
Option:
80
Funktion:
Eingabe des Timeout bei Signalausfall. Ist aktiv,
wenn A53 (SW201) und/oder A54 (SW202) in
Position EIN ist/sind. Fällt das an den gewählten
Stromeingang angeschlossene Sollwertsignal für
länger als die in 6-10 Klemme 53 Skal.
Min.Spannung eingestellte Zeit unter 50 % des in
6-12 Klemme 53 Skal. Min.Strom, 6-20 Klemme 54
Skal. Min.Spannung, 6-22 Klemme 54 Skal.
Min.Strom oder 6-00 Signalausfall Zeit eingestellten
Werts, wird die in 6-01 Signalausfall Funktion
eingestellte Funktion aktiviert.
Funktion:
Wählen Sie die Timeout-Funktion aus. Die in
6-01 Signalausfall Funktion eingestellte
Funktion wird aktiviert, wenn das Eingangs-
signal an Klemme 53 oder 54 unter 50 % des
Werts in 6-10 Klemme 53 Skal. Min.Spannung,
6-12 Klemme 53 Skal. Min.Strom, 6-20 Klemme
54 Skal. Min.Spannung oder 6-22 Klemme 54
Skal. Min.Strom fällt und die Timeout-Zeit in
6-00 Signalausfall Zeit überschritten ist. Treten
mehrere Timeouts gleichzeitig auf, gibt der
Frequenzumrichter der Timeout-Funktion
folgende Priorität
1. 6-01 Signalausfall Funktion
2. 8-04 Steuerwort Timeout-Funktion
Als Timeout-Funktion kann Folgendes gewählt
werden:
•
[1] Der Motor wird mit der
momentanen Ausgangsdrehzahl
weiter betrieben.
•
[2] Der Motor wird angehalten
•
[3] Der Motor wird mit Festdrehzahl
JOG betrieben
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
Programmierhandbuch für VLT
6-01 Signalausfall Funktion
Option:
[0] Aus
*
[1] Drehz.
speich.
[2] Stopp
[3] Festdrz.
(JOG)
[4] Max.
Drehzahl
[5] Stopp und
Alarm
Par. 6-xx
Max.
Soll-/ Istwert
Par. 6-xx
Min.
Soll-/ Istwert

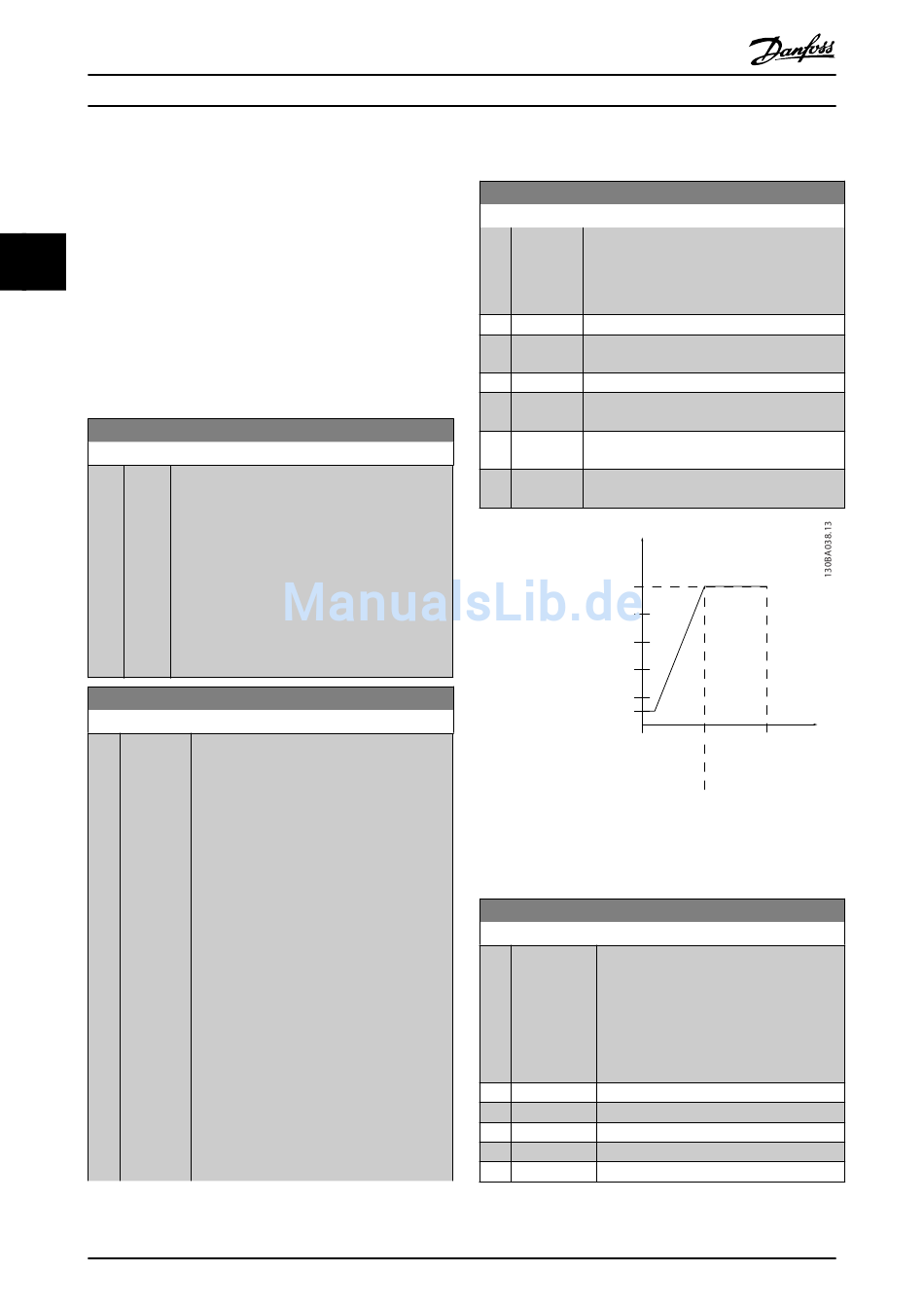

Abbildung 3.26
6-02 Notfallbetrieb Signalausfall Funktion
Option:
[0] Aus
*
[1] Drehz. speich.
[2] Stopp
[3] Festdrz. (JOG)
[4] Max. Drehzahl
®
HVAC Drive
Funktion:
•
[4] Der Motor wird mit max. Drehzahl
betrieben
•
[5] Der Motor stoppt und es wird ein
Alarm ausgelöst
Soll-/Istwert
[UPM]
1.500
1.200
900
600
300
150
1 V 5 V
Par. 6-xx
Min. Spannung oder
Min. Strom
Par. 6-xx
Max. Spannung oder
Max. Strom
Funktion:
Die in 6-01 Signalausfall Funktion
eingestellte Funktion wird aktiviert, wenn
das Eingangssignal an den Analogein-
gängen unter 50 % des Werts in
Parametergruppe 6-1* bis 6-6* fällt und die
Timeout-Zeit in 6-00 Signalausfall Zeit
überschritten ist.
10 V
[V]
Analogeingang
