Parameterbeschreibung
4-17 Momentengrenze generatorisch
Range: Funktion:
100.0 [ 0.0 - Geben Sie die maximale Momentgrenze für
% 1000.0 %] den generatorischen Betrieb ein. Die
*
Momentgrenze ist im Drehzahlbereich bis
einschließlich Motornenndrehzahl
(1-25 Motornenndrehzahl) aktiv. Nähere
Angaben finden Sie in
14-25 Drehmom.grenze Verzögerungszeit.
Wenn eine Einstellung in 1-00 Regelverfahren
bis 1-28 Motordrehrichtungsprüfung geändert
wird, wird 4-17 Momentengrenze genera-
torisch nicht automatisch auf die
Werkseinstellung zurückgesetzt.
4-18 Stromgrenze
Range: Funktion:
Size [ 1.0 - Geben Sie die Stromgrenze für den
related 1000.0 motorischen und generatorischen Betrieb
*
%] ein. Um den Motor gegen „Kippen"
abzusichern, ist die Werkseinstellung auf 1,1
x Motornennstrom (eingestellt in
1-24 Motornennstrom) eingestellt. Wenn
eine Einstellung in 1-00 Regelverfahren bis
1-28 Motordrehrichtungsprüfung geändert
wird, werden 4-16 Momentengrenze
motorisch bis 4-18 Stromgrenze nicht
automatisch auf die Werkseinstellung
zurückgesetzt.
4-19 Max. Ausgangsfrequenz
Range: Funktion:
Size [ 1.0 - Geben Sie den maximalen Ausgangsfre-
related 1000.0 quenzwert ein. 4-19 Max. Ausgangsfrequenz
*
Hz] gibt das absolute Limit der Ausgangs-
frequenz des Frequenzumrichters an. Dies
gewährleistet eine erhöhte Sicherheit in
Anwendungen, in denen eine
versehentliche Überdrehzahl unbedingt
vermieden werden muss. Dieses absolute
Limit gilt für alle Konfigurationen und ist
unabhängig von der Einstellung in
1-00 Regelverfahren. Dieser Parameter kann
bei laufendem Motor nicht eingestellt
werden.
Wenn 1-10 Motorart auf [1] PM, Vollpol
eingestellt ist, ist der maximale Wert auf
300 Hz begrenzt.
3.6.2 4-5* Warnungen Grenzen
Parameter zum Definieren von Warngrenzen für Strom,
Drehzahl, Sollwert und Istwert.
Programmierhandbuch für VLT
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
HINWEIS
Im Display nicht angezeigt, nur in VLT Motion Control Tool,
MCT 10-Software
Warnungen werden auf dem Display, am programmierten
Ausgang oder an der seriellen Schnittstelle angezeigt.

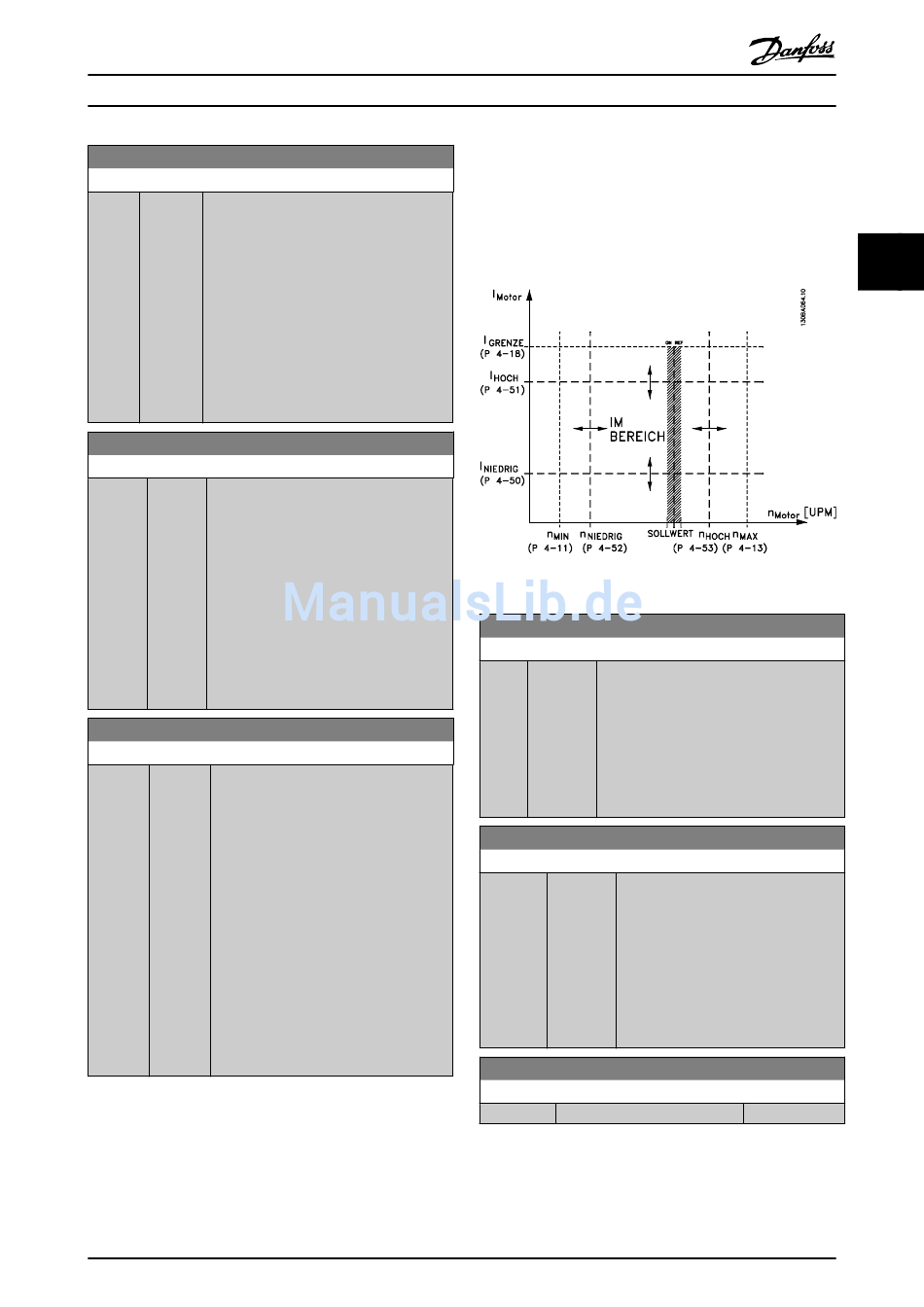

Abbildung 3.20
4-50 Warnung Strom niedrig
Range: Funktion:
0.00 A [ 0.00 - Geben Sie den Min.-Stromwert ein. Wenn
*
par. 4-51 der Motorstrom diesen Grenzwert
A] unterschreitet, wird im Display eine
Meldung (STROM NIEDRIG) angezeigt. Die
Signalausgänge können programmiert
werden, um ein Zustandssignal an Klemme
27 oder 29 und an Relaisausgang 01 oder
02 zu erzeugen. Siehe Abbildung 3.20.
4-51 Warnung Strom hoch
Range: Funktion:
Size [ par. Geben Sie den Max.-Stromwert ein.
related 4-50 - par. Wenn der Motorstrom diesen Grenzwert
*
16-37 A] überschreitet, wird im Display eine
Meldung (STROM HOCH) angezeigt. Die
Signalausgänge können programmiert
werden, um ein Zustandssignal an
Klemme 27 oder 29 und an Relais-
ausgang 01 oder 02 zu erzeugen. Siehe
Abbildung 3.20.
4-52 Warnung Drehz. niedrig
Range:
0 RPM [ 0 - par. 4-53 RPM]
*
3 3
Funktion:
