Parameterbeschreibung
13-11 Vergleicher-Funktion
Array [6]
Option:
[0] <
*
3 3
[1] ≈ (gleich)
[2] >
[5] WAHR länger
als..
[6] FALSCH
länger als..
[7] WAHR kürzer
als..
[8] FALSCH
kürzer als..
13-12 Vergleicher-Wert
Array [6]
Range:
Size related
*
100000.000 ]
3.13.4 13-2* Timer
Sie können das Ergebnis (TRUE oder FALSE) von Timern
direkt für die Definition eines Ereignisses (siehe 13-51 SL-
Controller Ereignis) oder als boolesche Eingabe in eine
Logikregel (siehe 13-40 Logikregel Boolsch 1, 13-42 Logikregel
Boolsch 2 oder 13-44 Logikregel Boolsch 3) verwenden. Ein
Timer ist nur FALSE (FALSCH), solange er gestartet ist. Nach
Ablauf wird er wieder TRUE (WAHR).
Alle Parameter in dieser Gruppe sind Arrayparameter mit
Index 0 bis 2. Index 0 ist zu wählen, um Timer 0 zu
programmieren, Index 1 für Timer 1 usw.
13-20 SL-Timer
Array [3]
Range:
Size
related 0.000 ]
*
110
Funktion:
Wenn Sie < [0] wählen, ist das Ergebnis der
Berechnung WAHR, wenn die in
13-10 Vergleicher-Operand gewählte Variable
kleiner als der Wert in 13-12 Vergleicher-
Wert ist. Das Ergebnis ist FALSCH, wenn die
in 13-10 Vergleicher-Operand gewählte
Variable größer als der Wert in
13-12 Vergleicher-Wert ist.
Wenn Sie ≈ [1] wählen, ist die Berechnung
WAHR, wenn die in 13-10 Vergleicher-
Operand gewählte Variable ungefähr gleich
dem Wert in 13-12 Vergleicher-Wert2 ist.
Wenn Sie > [2] wählen, ist die Logik
umgekehrt.
Funktion:
[-100000.000 - Definiert den Wert, mit
welchem der Operand
verglichen wird. Dies ist ein
Arrayparameter, der die Werte
von Vergleicher 0 bis 5 enthält.
Funktion:
[ 0.000 - Geben Sie den Wert ein, um die Dauer
des FALSCH-Ausgangs des program-
mierten Timers festzulegen. Ein Timer
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
Programmierhandbuch für VLT
13-20 SL-Timer
Array [3]
Range:

3.13.5 13-4* Logikregeln

Unter Verwendung der Logikoperatoren UND, ODER, NICHT
können Sie maximal drei boolesche Eingaben (WAHR/
FALSCH) von Timern, Vergleichern, Digitaleingängen,
Zustandsbits und Ereignissen kombinieren. Wählen Sie die
Booleschen Variablen für die Berechnung in
13-40 Logikregel Boolsch 1, 13-42 Logikregel Boolsch 2 und
13-44 Logikregel Boolsch 3, und definieren Sie die
Funktionen zur logischen Verknüpfung in 13-41 Logikregel
Verknüpfung 1 und 13-43 Logikregel Verknüpfung 2.
Par. 13-40
Logic Rule Boolean 1
Par. 13-42
Logic Rule Boolean 2

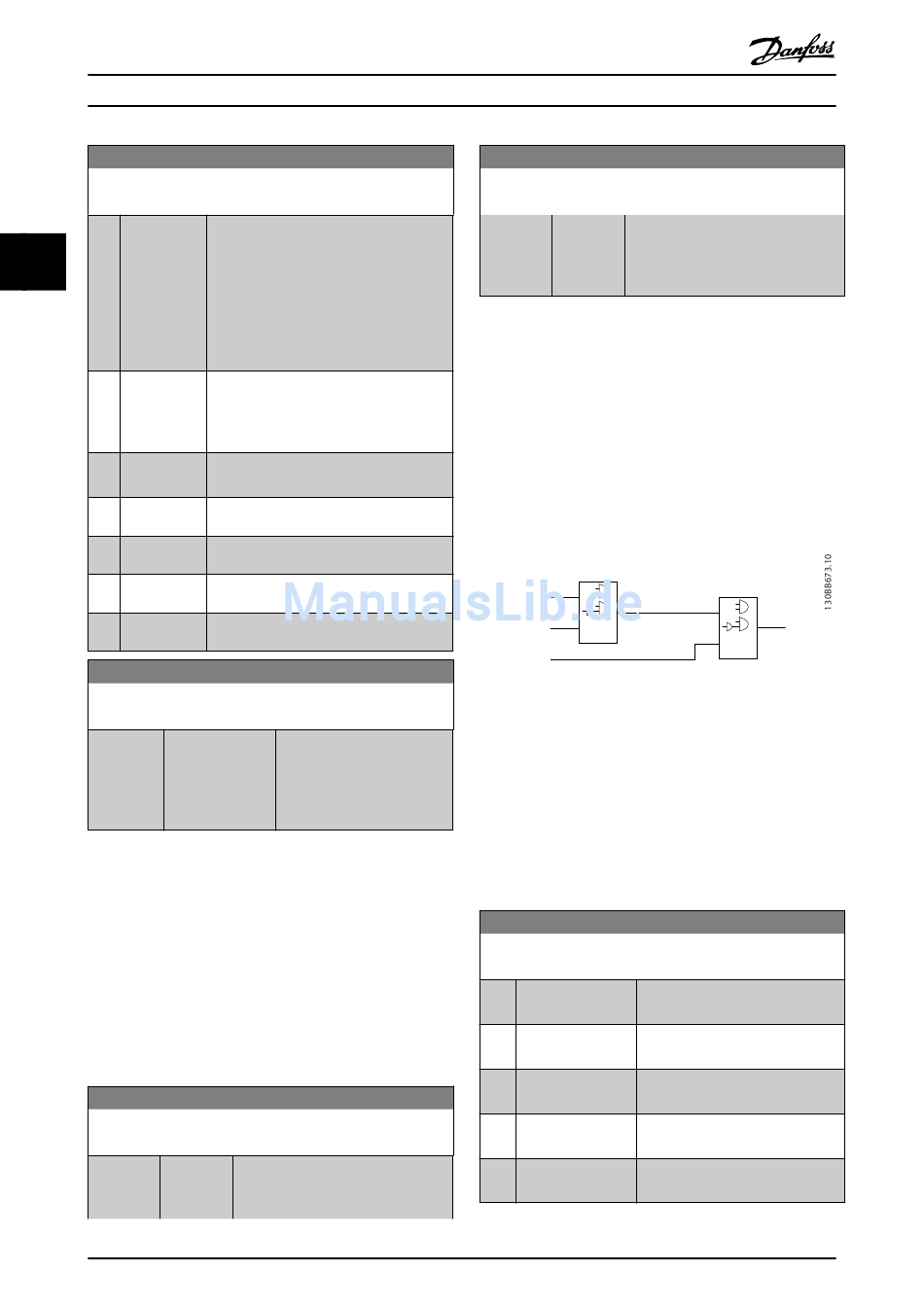

Abbildung 3.33
Berechnungspriorität
Die Ergebnisse von 13-40 Logikregel Boolsch 1,
13-41 Logikregel Verknüpfung 1 und 13-42 Logikregel Boolsch
2 werden zuerst berechnet. Das Ergebnis (WAHR/FALSCH)
dieser Berechnung wird mit den Einstellungen von
13-43 Logikregel Verknüpfung 2 und 13-44 Logikregel Boolsch
3 zum Endergebnis (WAHR/FALSCH) der Logikregel
verknüpft.
13-40 Logikregel Boolsch 1
Array [6]
Option:
[0] FALSCH
*
[1] WAHR
[2] Motor ein
[3] Im Bereich
[4] Ist=Sollwert
®
HVAC Drive
Funktion:
ist nur FALSCH, wenn er von einer
Aktion (d. h. Start Timer 1 [29])
gestartet wird, und dann nur so lange,
bis der Timerwert abgelaufen ist.
Par. 13-41
Logic Rule Operator 1
. . .
. . .
Par. 13-44
Logic Rule Boolean 3
Funktion:
Gibt den Festwert FALSE (FALSCH) in
die Logikregel ein.
Gibt den Festwert TRUE (WAHR) in
die Logikregel ein.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
Par. 13-43
Logic Rule Operator 2
. . .
. . .
