Parameterbeschreibung

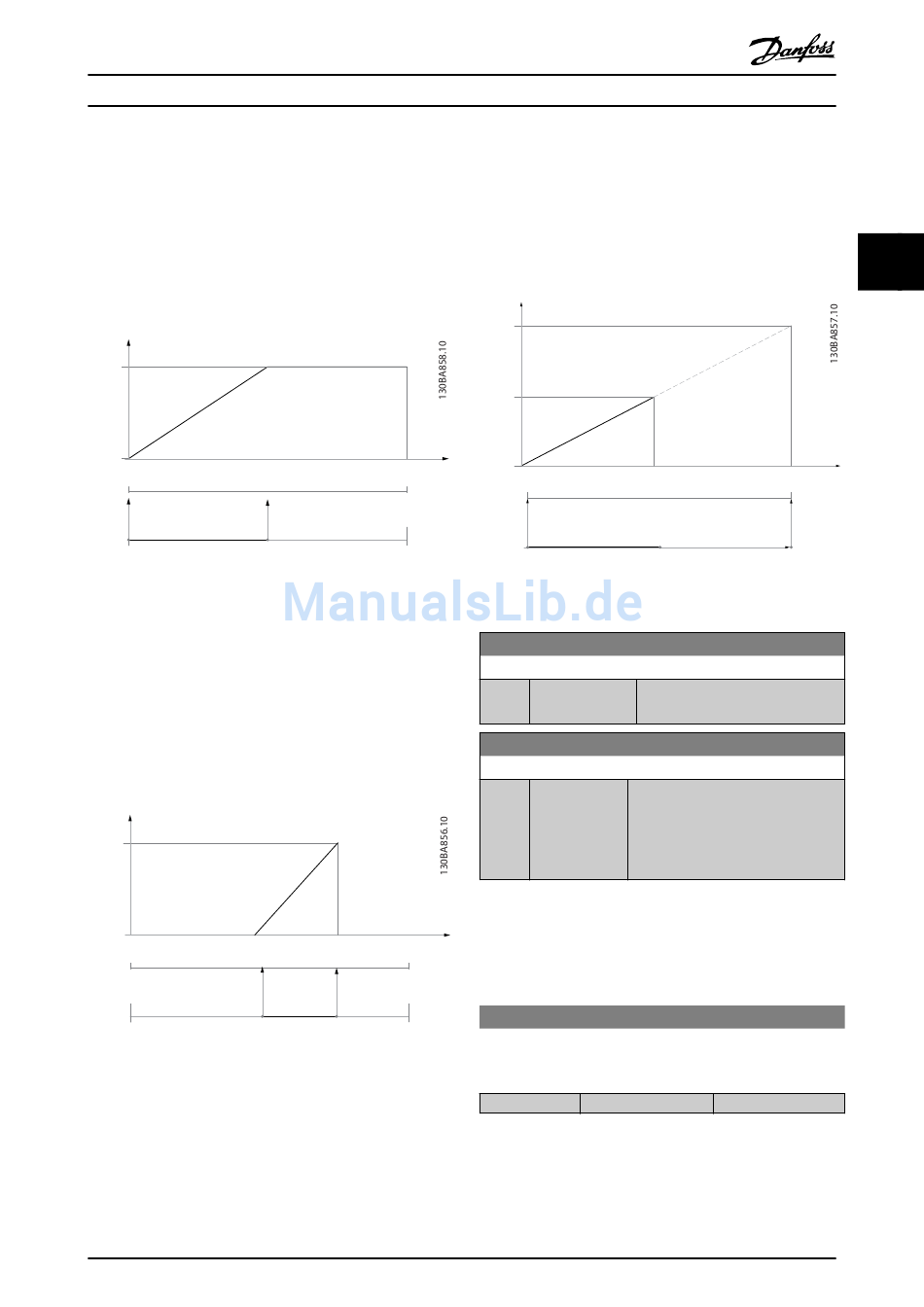

BEISPIEL 1:
Variabler Wert= AUSGANGSFREQUENZ, Bereich = 0-100 Hz
Für Ausgang benötigter Bereich = 0-50 Hz
Ein Ausgangssignal von 0 oder 4 mA wird bei 0 Hz (0 %
des Bereichs) benötigt - stellen Sie 6-51 Kl. 42, Ausgang
min. Skalierung auf 0 % ein
Ein Ausgangssignal von 20 mA wird bei 50 Hz benötigt (50
% des Werts) - stellen Sie 6-52 Kl. 42, Ausgang max.
Skalierung auf 50 % ein
20 mA
0/4 mA
0%
0Hz 50Hz
Abbildung 3.28
BEISPIEL 2:
Variable= ISTWERT, Bereich= -200 % bis +200 %
Für den Ausgang benötigter Bereich= 0-100 %
Ein Ausgangssignal von 0 oder 4 mA wird bei 0 % (50 %
des Bereichs) benötigt - stellen Sie 6-51 Kl. 42, Ausgang
min. Skalierung auf 50 % ein
Ein Ausgangssignal von 20 mA wird bei 100 % (75 % des
Bereichs) benötigt - stellen Sie 6-52 Kl. 42, Ausgang max.
Skalierung auf 75 % ein
20 mA
0/4 mA
0% 50%
-200% 0%
Abbildung 3.29
BEISPIEL 3:
Variable Wert= SOLLWERT, Bereich= Min. Sollwert bis max.
Sollwert
Für Ausgang benötigter Bereich= Min. Sollwert (0 %) bis
max. Sollwert (100 %), 0-10 mA
Programmierhandbuch für VLT
50% 100%
100Hz
75% 100%
+100% +200%
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Ein Ausgangssignal von 0 oder 4 mA wird bei min. Sollwert
benötigt - stellen Sie 6-51 Kl. 42, Ausgang min. Skalierung
auf 0 % ein
Ein Ausgangssignal von 10 mA wird bei einem max.
Sollwert (100 % des Bereichs) benötigt - stellen Sie 6-52 Kl.
42, Ausgang max. Skalierung auf 200 % ein
(20 mA/10 mA x 100 %=200 %).
20 mA
10 mA
0/4 mA
0%
100%
Min ref Max ref
Abbildung 3.30
6-53 Kl. 42, Wert bei Bussteuerung
Range: Funktion:
0.00 % [0.00 - 100.00 %] Enthält den Wert von Ausgang 42
*
bei Bussteuerung.
6-54 Kl. 42, Wert bei Bus-Timeout
Range: Funktion:
0.00 % [0.00 - 100.00 Enthält den Festwert von Ausgang 42.
*
%] Bei einem Bus-Timeout und einer
Timeout-Funktion in 6-50 Klemme 42
Analogausgang wird diese Vorein-
stellung aktiviert.
3.8.7 6-6* Analogausgang 2 MCB 101
Signalbereich des Ausgangs: 0/4 - 20mA. Analogausgang 2
entspricht Klemme X30/8. Die Auflösung am Analog-
ausgang ist 12 Bit.

6-60 Klemme X30/8 Ausgang

Gleiche Optionen und Funktionen wie 6-50 Klemme 42 Analog-
ausgang.
Option:
[0] Ohne Funktion
*
3
200%
Max ref X 20/10
Funktion:
