Parameterbeschreibung
25-06 Anzahl der Pumpen
Range: Funktion:
2 [ 2 - Die Anzahl der Pumpen, die an den Kaskadenregler
*
9. ] angeschlossen sind, einschließlich der Pumpe mit
variabler Drehzahl. Ist die Pumpe mit variabler
3 3
Drehzahl direkt am Frequenzumrichter angeschlossen
und werden die anderen Pumpen mit konstanter
Drehzahl (Nachlaufpumpen) über die zwei
integrierten Relais gesteuert, können drei Pumpen
gesteuert werden. Werden sowohl Pumpen mit
variabler Drehzahl als auch Pumpen mit konstanter
Drehzahl durch integrierte Relais gesteuert, können
nur zwei Pumpen angeschlossen werden.
Wenn 25-05 Feste Führungspumpe, auf Nein [0]
eingestellt ist: eine Pumpe mit variabler Drehzahl und
eine Pumpe mit konstanter Drehzahl; beide gesteuert
durch ein integriertes Relais. Wenn 25-05 Feste
Führungspumpe auf Ja [1] eingestellt ist: eine Pumpe
mit variabler Drehzahl und eine Pumpe mit
konstanter Drehzahl, geregelt durch ein integriertes
Relais.
Eine Führungspumpe, siehe 25-05 Feste
Führungspumpe. Zwei Pumpen mit konstanter
Drehzahl, geregelt durch integrierte Relais.

3.23.2 25-2* Bandbreiteneinstellungen

Parameter zur Einstellung der Bandbreite, innerhalb derer
der Druck schwanken kann, bevor konstante Drehzahl-
pumpen zu- und abgeschaltet werden. Dies umfasst auch
verschiedene Zeitgeber, um die Regelung zu stabilisieren.
25-20 Schaltbandbreite
Range:
10 [ 1 - Stellen Sie den Prozentsatz der Schaltbandbreite
% par. (SBB) unter Berücksichtigung der Druckschwan-
*
25-21 kungen im System ein. In Kaskadenregelsystemen
%] wird der gewünschte Systemdruck zur Vermeidung
häufiger Schaltvorgänge der Pumpen mit
konstanter Drehzahl in der Regel eher innerhalb
einer Bandbreite statt auf einem festen Niveau
gehalten.
Die SBB wird als Prozentsatz von 20-13 Minimaler
Sollwert/Istwert und 20-14 Max. Sollwert/Istwert
programmiert. Bei einem Sollwert von 5 bar und
einer SBB von 10 % wird beispielsweise ein
Systemdruck zwischen 4,5 und 5,5 bar toleriert.
Innerhalb dieser Bandbreite erfolgt keine Zu- oder
Abschaltung.
192
Funktion:
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
Programmierhandbuch für VLT
25-20 Schaltbandbreite
Range:
25-21 Schaltgrenze
Range:
100 [ par.
% 25-20
*
- 100
%]
®
HVAC Drive
Funktion:

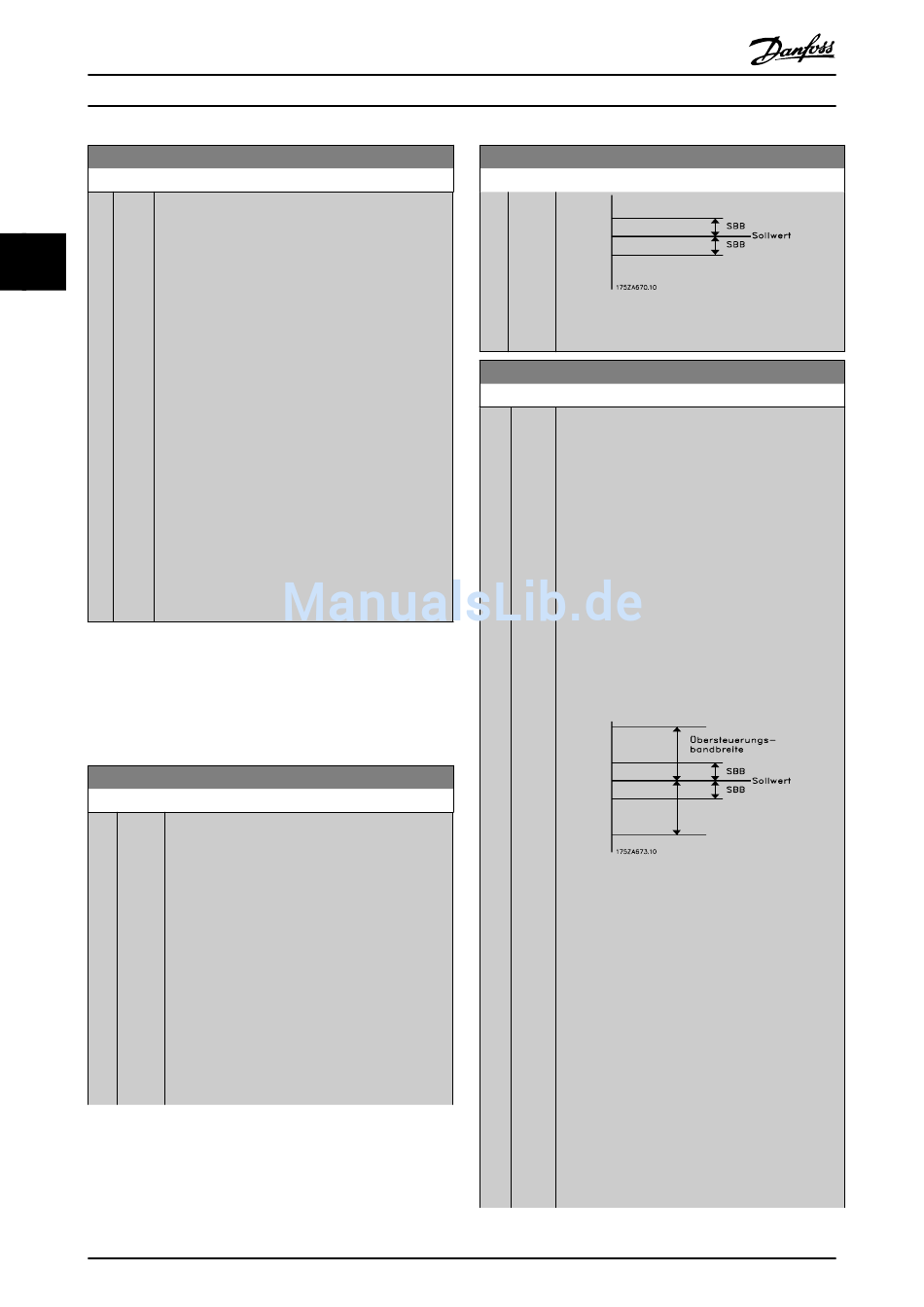

Abbildung 3.69
Funktion:
Bei einer umfassenden und schnellen Änderung der
Systemanforderungen (z. B. bei einem plötzlichen
Wasserbedarf) ändert sich der Systemdruck rasch,
und zur Bewältigung der geänderten Anforde-
rungen ist eine sofortige Zu- oder Abschaltung
einer Pumpe mit konstanter Drehzahl erforderlich.
Die Übersteuerungsbandbreite (ÜBB) wird zur
Übersteuerung des Zu-/Abschaltzeitgebers
(25-23 SBB Zuschaltverzögerung und 25-24 SBB
Abschaltverzögerung) programmiert, um eine
sofortige Reaktion zu ermöglichen.
Die ÜBB muss stets auf einen höheren Wert als die
in Parameter 25-20 Schaltbandbreite definierte
Schaltbandbreite (SBB) eingestellt werden. Die ÜBB
ist ein Prozentsatz von 3-02 Minimaler Sollwert und
3-03 Max. Sollwert.
Abbildung 3.71
Liegen ÜBB und SBB zu dicht zusammen, kann
diese durch häufiges Zu- oder Abschalten bei
kurzzeitigen Druckänderungen ihren Zweck
verlieren. Wird die ÜBB auf einen zu hohen Wert
eingestellt, kann ein unzulässig hoher oder
niedriger Druck im System die Folge sein, während
die SBB-Zeitgeber laufen. Der Wert kann mit
zunehmender Vertrautheit mit dem System weiter
optimiert werden. Siehe 25-25 Schaltverzögerung.
Zur Vermeidung einer unbeabsichtigten Zu- und
Abschaltung während der Initialisierungsphase und
der Feineinstellung des Reglers sollte die ÜBB-
Werkseinstellung von 100 % (Aus) zunächst
beibehalten werden. Nach Abschluss der Feinein-
stellung kann für die ÜBB der gewünschte Wert
