Danfoss VLT HVAC Drive Programmierungshandbuch Seite 78

Parameterbeschreibung

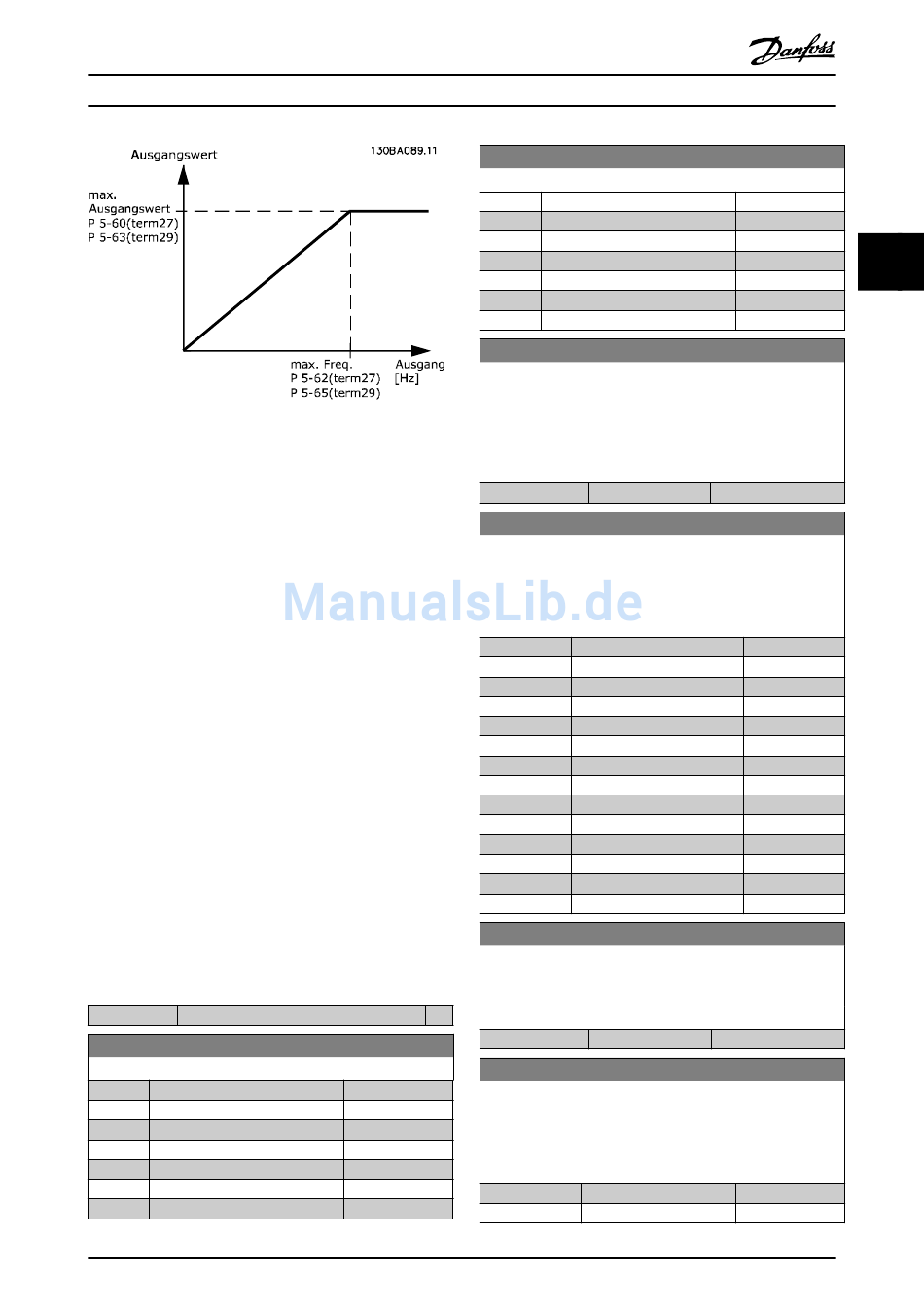

Abbildung 3.25
Optionen zur Anzeige von Ausgangsvariablen
[0] Ohne Funktion
[45] Bussteuerung
[48] Bus-Strg., Timeout
[100] Ausgangsfrequenz
[101] Sollwert
[102] Istwert
[103] Motorstrom
[104] Mom.relativ zu Max.
[105] Mom.relativ zu Nenn.
[106] Leistung
[107] Drehzahl
[108] Drehmoment
[109] Max. Ausgangsfreq.
[113] Erw. PID-Regler
[114] Erw. PID-Regler
[115] Erw. PID-Regler
Dieser Parameter definiert die Funktion des Pulsausgangs
27.
Dieser Parameter kann bei laufendem Motor nicht
eingestellt werden. Gleiche Optionen und Funktionen wie
in Parametergruppe 5-6*.
[0] Ohne Funktion
*
5-60 Klemme 27 Pulsausgang
Option:
[0] Ohne Funktion
*
[45] Bussteuerung
[48] Bus-Strg., Timeout
[100] Ausg. freq. 0-100
[101] Sollwert min-max
[102] Istwert +-200 %
[103] Motorstrom 0-Imax
Programmierhandbuch für VLT
Funktion:
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
5-60 Klemme 27 Pulsausgang
Option:
[104] Drehm. 0-Tlim
[105] Drehm. 0-Tnom
[106] Leistung 0-Pnom
[107] Drehzahl 0-HighLim
[113] Erw. PID-Prozess 1
[114] Erw. PID-Prozess 2
[115] Erw. PID-Prozess 3
5-62 Ausgang 27 Max. Frequenz
Parameter zum Skalieren der Max.-Frequenz des Pulsausgangs 27.
Der angegebene Wert bezieht sich auf die in 5-60 Klemme 27
Pulsausgang eingestellte Ausgangsfunktion.
Dieser Parameter kann nicht bei laufendem Motor geändert
werden.
Range:
5000 Hz [0 - 32000 Hz]
*
5-63 Klemme 29 Pulsausgang
Dieser Parameter definiert die Funktion des Pulsausgangs 29.
Dieser Parameter kann bei laufendem Motor nicht eingestellt
werden. Gleiche Optionen und Funktionen wie in Parameter-
gruppe 5-6*.
Option:
[0] Ohne Funktion
*
[45] Bussteuerung
[48] Bus-Strg., Timeout
[100] Ausg. freq. 0-100
[101] Sollwert min-max
[102] Istwert +-200 %
[103] Motorstrom 0-Imax
[104] Drehm. 0-Tlim
[105] Drehm. 0-Tnom
[106] Leistung 0-Pnom
[107] Drehzahl 0-HighLim
[113] Erw. PID-Prozess 1
[114] Erw. PID-Prozess 2
[115] Erw. PID-Prozess 3
5-65 Ausgang 29 Max. Frequenz
Legen Sie die max. Frequenz für Klemme 29 fest. Der
angegebene Wert bezieht sich auf die gewählte Funktion in
5-63 Klemme 29 Pulsausgang.
Range:
5000 Hz [0 - 32000 Hz]
*
5-66 Klemme X30/6 Pulsausgang
Wählen Sie die Variable zur Anzeige an Klemme X30/6 aus.
Dieser Parameter ist aktiv, wenn Optionsmodul MCB 101 im
Frequenzumrichter installiert ist.
Gleiche Optionen und Funktionen wie in Parametergruppe 5-6*.
Option:
[0] Ohne Funktion
*
[45] Bussteuerung
Funktion:
3
Funktion:
Funktion:
Funktion:
Funktion:
77
3
