Parameterbeschreibung
23-54 Reset Energieprotokoll
Option:
3 3
[0] Kein Reset
[1] Reset

3.21.4 23-6* Trenddarstellung

Mit der Trenddarstellung wird eine Prozessvariable über
einen Zeitraum überwacht und gespeichert, wie oft die
Daten in jeden der 10 benutzerdefinierten Datenbereiche
fallen. Dies gibt einen schnellen Überblick und zeigt, an
welcher Stelle Betriebsverbesserungen konzentriert werden
müssen.
Um den Vergleich aktueller Werte für eine ausgewählte
Betriebsvariable mit Daten für einen bestimmten Referenz-
zeitraum für die gleiche Variable zu ermöglichen, können
zwei Datensätze für die Trenddarstellung erstellt werden.
Dieser Referenzzeitraum kann vorprogrammiert werden
(23-63 Zeitablauf Startzeitraum und 23-64 Zeitablauf
Stoppzeitraum). Die zwei Datensätze können in
23-61 Kontinuierliche BIN Daten (aktuell) und
23-62 Zeitablauf BIN Daten (Referenz) abgelesen werden.
Eine Trenddarstellung kann für die folgenden Betriebsva-
riablen erstellt werden:
- Leistung
- Strom
- Ausgangsfrequenz
- Motordrehzahl
Die Trenddarstellungsfunktion umfasst zehn Zähler (die
einen Bin (Behälter) bilden) für jeden Datensatz, welche die
Zahl von Registrierungen enthalten und widerspiegeln, wie
häufig die Betriebsvariable in jedem der zehn vordefi-
nierten Intervalle liegt. Die Sortierung basiert auf einem
Relativwert der Variable.
Der Relativwert für die Betriebsvariable ist:
Ist/Nenn * 100 %
für Leistung und Strom und
Ist/Max * 100 %
für Ausgangsfrequenz und Motordrehzahl
180
Programmierhandbuch für VLT
Funktion:
Bei Wahl von Reset [1] werden alle Werte in den
Energieprotokollzählern aus 23-53 Energieprotokoll
zurückgesetzt. Nach Betätigen von OK ändert sich
die Einstellung des Parameterwerts automatisch
auf Kein Reset [0].
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Die Länge jedes Intervalls kann individuell eingestellt
werden, die Werkseinstellung ist jedoch 10 % für jedes
Intervall. Leistung und Strom können den Nennwert
überschreiten, aber diese Registrierungen werden im
Zähler 90 % - 100 % (MAX) eingeschlossen.

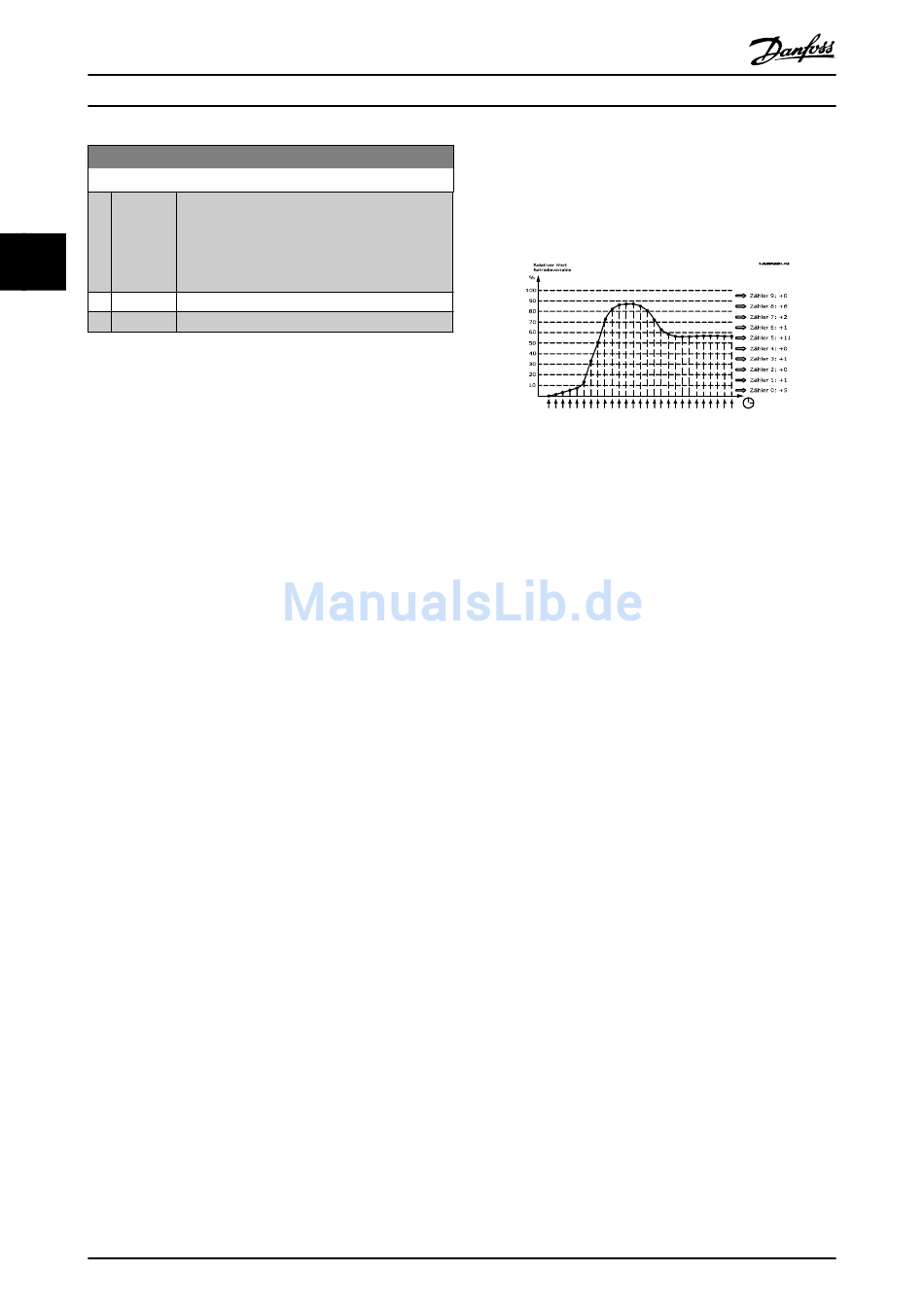

Abbildung 3.64
Einmal pro Sekunde wird der Wert der gewählten Betriebs-
variable registriert. Wurde ein Wert registriert, der 13 %
entspricht, wird der Zähler „10 % - <20 %" mit dem Wert
„1" aktualisiert. Bleibt der Wert 10 s lang bei 13 %, wird
„10" zum Zählerwert addiert.
Der Inhalt des Zählers kann als Balken am LCP angezeigt
werden. Wählen Sie Quick-Menü > Protokolle: Trenddar-
stellung Kont. BIN Daten / Trenddarstellung Zeitablauf BIN
Daten / Trenddarstellung Vergleich.
HINWEIS
Der Zähler beginnt bei Netz-Ein des Frequenzumrichters
mit dem Zählen. Aus- und Einschalten kurz nach einem
Reset stellt die Zähler auf null. EEProm-Datenwerte werden
stündlich aktualisiert.
