Parametereinstellung; Quick-Menü-Modus - Danfoss VLT HVAC Drive Programmierungshandbuch

Programmieren
Quick
Status
Menu
OK
On
Warn.
Alarm
Hand
O
on

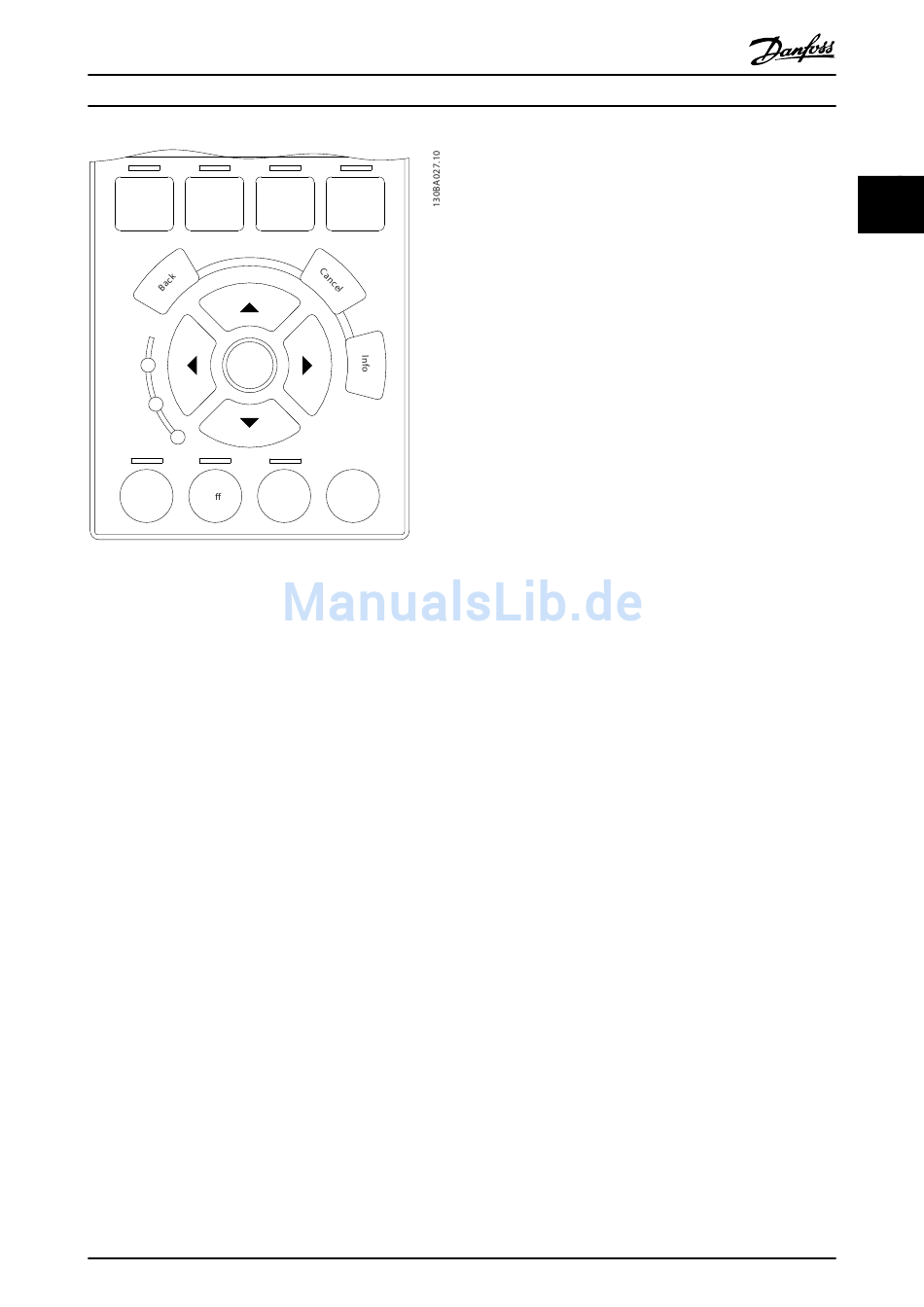

Abbildung 2.15
Datenspeicherung in LCP
1. Gehen Sie zu 0-50 LCP-Kopie.
2. Drücken Sie die Taste [OK].
3. Wählen Sie „Speichern in LCP".
4. Drücken Sie die Taste [OK].
Alle Parametereinstellungen werden nun im LCP
gespeichert. Beachten Sie hierzu die Fortschrittsanzeige.
Sind 100 % erreicht, drücken Sie die Taste [OK].
HINWEIS
Stoppen Sie vor der Durchführung dieses Vorgangs den
Motor.
Verbinden Sie das LCP mit einem anderen
Frequenzumrichter, und kopieren Sie die Parametereinstel-
lungen auch zu diesem Frequenzumrichter.
Datenübertragung vom LCP zum Frequenzumrichter
1. Gehen Sie zu 0-50 LCP-Kopie.
2. Drücken Sie die Taste [OK].
3. Wählen Sie „Lade von LCP, Alle".
4. Drücken Sie die Taste [OK].
Die im LCP gespeicherten Parametereinstellungen werden
nun an den Frequenzumrichter übertragen. Beachten Sie
hierzu die Fortschrittsanzeige. Sind 100 % erreicht, drücken
Sie die Taste [OK].
Programmierhandbuch für VLT
Alarm
Main
Log
Menu
Auto
Reset
on
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
HINWEIS
Stoppen Sie vor der Durchführung dieses Vorgangs den
Motor.

2.1.4 Parametereinstellung

Der Frequenzumrichter kann für Aufgaben aller Art
eingesetzt werden, weshalb eine große Anzahl an
Parametern zur jeweiligen Anpassung zur Verfügung
stehen. Zur Einstellung bietet das Gerät zwei Program-
miermodi: den Hauptmenümodus und den Quick-Menü-
Modus.
Im Hauptmenü besteht Zugriff auf sämtliche Parameter.
Die Quick-Menüs bieten nur Zugriff auf die Parameter, die
zu einer Programmierung der meisten VLT
Anwendungen nötig sind.
Unabhängig vom Programmiermodus können Sie
Parameter im Hauptmenümodus wie auch im Quick-
Menümodus ändern.
2.1.5 Quick-Menü-Modus
Parameterdaten
Das grafische Display (LCP 102) ermöglicht den Zugriff auf
alle Parameter in den Quick-Menüs. Das LCP 101 bietet nur
Zugriff auf die Parameter des Inbetriebnahme-Menüs. So
definieren Sie Parameter mit der Taste [Quick Menu]
(Quick-Menü)
1. Drücken Sie die [Quick Menu]-Taste.
2.
Verwenden Sie die Tasten [
des Parameters, den Sie ändern möchten.
3. Drücken Sie [OK].
4.
Verwenden Sie die Tasten [
Auswahl der korrekten Parametereinstellung.
5. Drücken Sie [OK].
◀
6.
Mit den Tasten [ ] und [
den Ziffern eines numerischen Parameters
wechseln.
7. Der hervorgehobene Bereich zeigt die zur
Änderung ausgewählte Ziffer.
8. Drücken Sie die Taste [Cancel] (Abbrechen), um
die Änderung zu verwerfen, oder drücken Sie
[OK], um die Änderung zu übernehmen und die
neue Einstellung einzugeben.
®
HVAC Drive-
▲ ▼
] und [ ] zur Suche
▲ ▼
] und [ ] zur
▶
] können Sie zwischen
15
