Parameterbeschreibung
3.20 Hauptmenü - Anwendungsfunktionen - Gruppe 22
Diese Gruppe enthält Parameter zur Überwachung von
®
VLT HVAC Drive-Anwendungen.
22-00 Verzögerung ext. Verriegelung
Range: Funktion:
0 s [0 - 600 Hierfür muss einer der Digitaleingänge in
*
s] Parametergruppe 5-1* auf Externe Verriegelung
[7] programmiert worden sein. Der externe
Verriegelungstimer führt eine Verzögerung ein,
bevor eine Reaktion erfolgt, nachdem ein Signal
3.20.1 22-2* No-Flow-Erkennung
Erfassung Kein
Durch uss/niedr. Geschw.
P 22-21
Niedr.
Leistung
erfasst
Niedr. Geschw.
erfasst
P 22-22

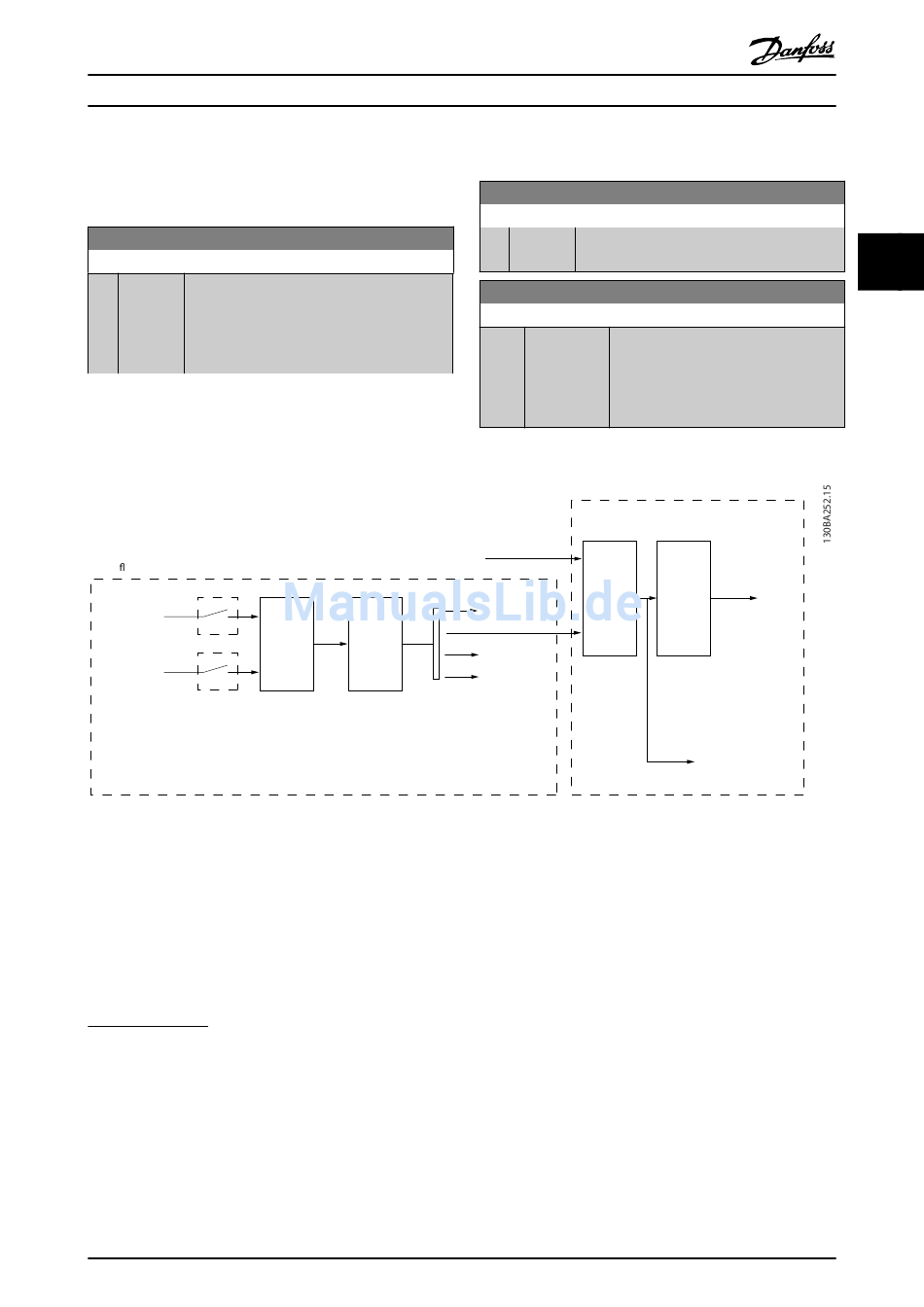

Abbildung 3.49
Der Frequenzumrichter umfasst Funktionen, über die ermittelt wird, ob die Lastbedingungen im System einen Stopp des
Motors zulassen:
*Erfassung Leistung tief
*Erfassung Drehzahl tief
Eines dieser zwei Signale muss über eine festgelegte Dauer (22-24 No-Flow Verzögerung) aktiv sein, bevor die ausgewählte
Aktion ausgeführt wird. Mögliche auswählbare Aktionen (22-23 No-Flow Funktion): Keine Aktion, Warnung, Alarm, Energie-
sparmodus.
No-Flow-Erkennung:
Diese Funktion erfasst eine Situation in Pumpenanlagen, in der kein Durchfluss vorliegt und alle Ventile geschlossen werden
können. Die Verwendung ist sowohl bei Regelung über den integrierten PI-Regler im Frequenzumrichter als auch über einen
externen PI-Regler möglich. Die tatsächliche Konfiguration muss in 1-00 Regelverfahren programmiert werden.
Regelverfahren für
- Integrierten PI-Regler: PID-Regler
- Externen PI-Regler: Drehzahlsteuerung
Programmierhandbuch für VLT
≥1
Erfas-
sungs-
zeitgeber
P 22-24
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
22-00 Verzögerung ext. Verriegelung
Range: Funktion:
vom Digitaleingang entfernt wurde, der für
externe Verriegelung programmiert ist.
22-01 Filterzeit Leistung
Range: Funktion:
0.50 s [0.02 - 10.00 Legt die Zeitkonstante für die gefilterte
*
s] Leistungsanzeige fest. Ein höherer Wert
ergibt eine stetigere Anzeige, das System
reagiert jedoch langsamer auf
Änderungen.
Sleep mode
Ext. Energie-
sparmodus-
befehl
≥1
Aus
Warnung
Alarm
Min.
Laufzeit-
Sleep
geber
mode
Min.
Energie-
sparzeit-
geber
P 22-40
P 22-41
Kaskadenregler
(Abschaltbefehl)
P 25-26
159
