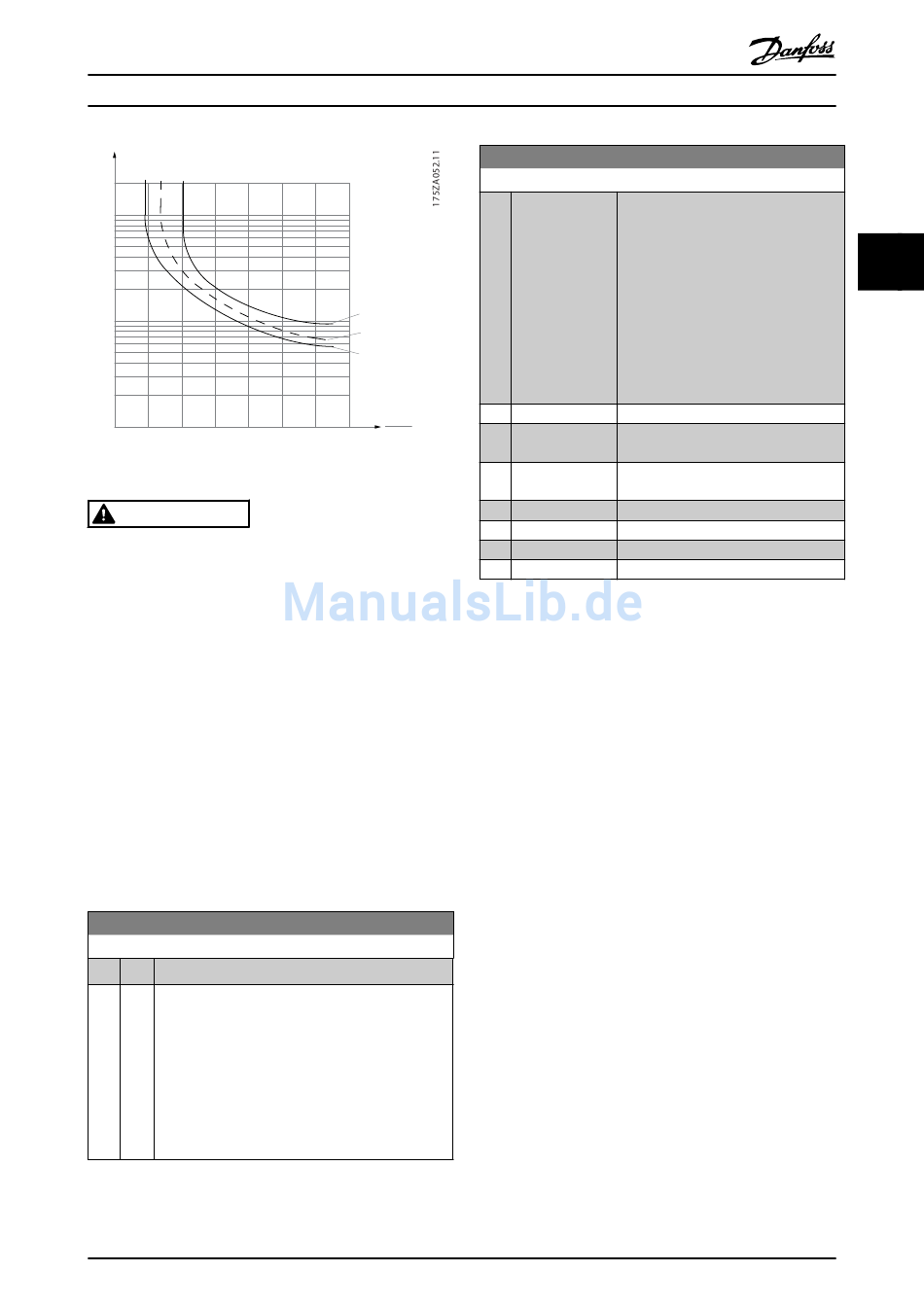

Parameterbeschreibung
t [s]
2.000
1.000
600
500
400
300
200
100
60
50
40
30
20
10
1,0 1,2 1,4 1,6
Abbildung 3.10
WARNUNG
Um den PELV-Schutzgrad beizubehalten, müssen alle
steuerklemmenseitig angeschlossenen Geräte den PELV-
Anforderungen entsprechen, d. h. Thermistoren müssen
beispielsweise verstärkt/zweifach isoliert sein.
HINWEIS
Danfoss empfiehlt die Verwendung von 24 VDC als
Thermistor-Versorgungsspannung.
HINWEIS
Die ETR-Timerfunktion funktioniert nicht, wenn
1-10 Motorart = [1] PM, Vollpol ist.
HINWEIS
Zur korrekten Funktion der ETR-Funktion muss die
Einstellung in 1-03 Drehmomentverhalten der Last der
Anwendung entsprechen (siehe Beschreibung von
1-03 Drehmomentverhalten der Last).
1-91 Fremdbelüftung
Option: Funktion:
[0] Nein Es wird keine Fremdbelüftung des Motors eingesetzt.
*
[1] Ja Es wird eine Fremdbelüftung (externe Ventilation)
eingesetzt, damit der die Motorleistung bei niedriger
Drehzahl nicht reduziert werden muss. Bei einem
Motorstrom unter Motornennstrom (siehe
1-24 Motornennstrom) zeigt der Motor das in der
Kurve im obigen Diagramm dargestellte Verhalten
(fout = 1 x fM,N). Bei einem Motorstrom über dem
Nennstrom vermindert sich die Betriebszeit so, als ob
keine Fremdbelüftung installiert ist.
Programmierhandbuch für VLT
fOUT = 1 x f M,N
fOUT = 2 x f M,N
fOUT = 0,2 x f M,N
IM
1,8 2,0 IMN
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
1-93 Thermistoranschluss
Option: Funktion:
Wählen Sie den Eingang, an den der
Thermistor (PTC-Sensor) angeschlossen
ist. Eine Analogeingangsoption [1] oder
[2] kann nicht ausgewählt werden, wenn
der Analogeingang bereits als Sollwert-
quelle verwendet wird (Auswahl in
3-15 Variabler Sollwert 1, 3-16 Variabler
Sollwert 2 oder 3-17 Variabler Sollwert 3).
Bei Verwendung von MCB 112 muss
immer Option [0] Ohne ausgewählt
werden.
[0] Ohne
*
[1] Analogeingang
53
[2] Analogeingang
54
[3] Digitaleingang 18
[4] Digitaleingang 19
[5] Digitaleingang 32
[6] Digitaleingang 33
HINWEIS
Dieser Parameter kann bei laufendem Motor nicht
eingestellt werden.
HINWEIS
Der Digitaleingang sollte auf [0] PNP - Aktiv bei 24V in
5-00 Schaltlogik eingestellt sein.
3 3
