Programmieren
Wählen Sie die Parametergruppe [xx-__] aus, und drücken
Sie die Taste [OK].
Wählen Sie den Parameter [__-xx] aus, und drücken Sie
2 2
[OK].
Wenn der Parameter ein Arrayparameter ist, wählen Sie die
Arraynummer, und drücken Sie [OK].
Wählen Sie den gewünschten Datenwert, und drücken Sie
[OK].
Navigationstasten [Back] bringt Sie zu einem früheren
Schritt zurück
▼
Pfeiltasten [ ] [
Parametergruppen, Parametern und innerhalb von
Parametern.
[OK] wird benutzt, um einen mit dem Cursor markierten
Parameter auszuwählen und Änderung einer Parameterein-
stellung zu bestätigen.
P 2-03
Menu

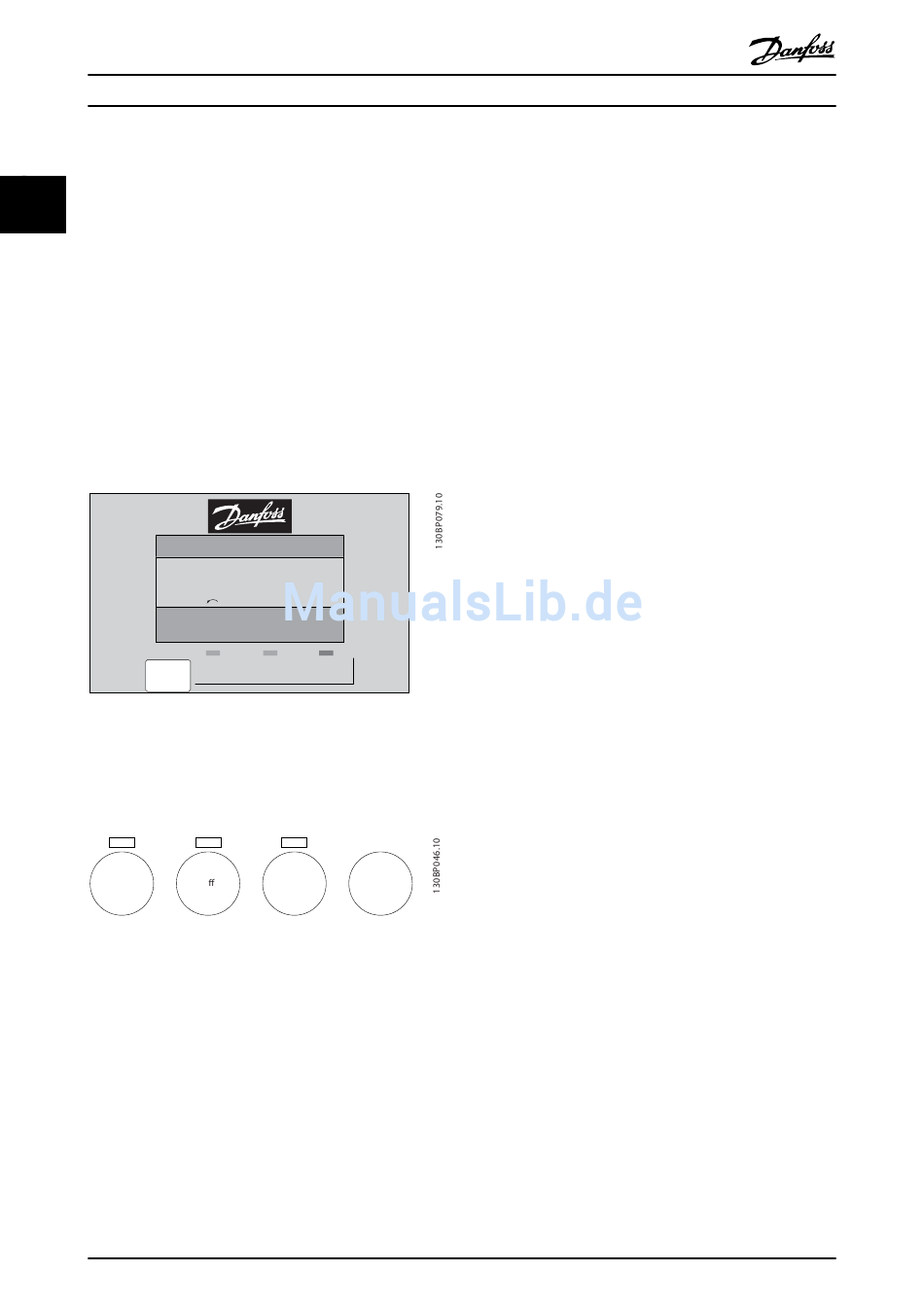

Abbildung 2.13
Tasten zur lokalen Bedienung
Tasten zur lokalen Bedienung befinden sich unten am
Bedienteil.
Hand
on
Abbildung 2.14 Bedientasten des numerischen LCP 101
[Hand on] ermöglicht die Steuerung des
Frequenzumrichters über das LCP. [Hand on] startet
ebenfalls den Motor. Dann kann die Motordrehzahl mithilfe
der Pfeiltasten eingegeben werden. Die Taste kann über
0-40 [Hand On]-LCP Taste aktiviert [1] oder deaktiviert [0]
werden.
Externe Stoppsignale, die mithilfe von Steuersignalen oder
über einen seriellen Bus aktiviert werden, haben Vorrang
vor einem Startbefehl über das LCP.
Die folgenden Steuersignale sind nach wie vor wirksam,
auch wenn [Hand on] (Handbetrieb) aktiviert ist.
14
Programmierhandbuch für VLT
▲
] dienen zum Navigieren zwischen
Setup 1
Status Quick Main
Setup Menu
Auto
O
on
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
•
[Hand on] - [Off] - [Auto on]
•
Reset
•
Motorfreilaufstopp invers
•
Reversierung
•
Parametersatzauswahl lsb - Parametersatzauswahl
msb
•
Stoppbefehl über serielle Schnittstelle
•
Schnellstopp
•
DC-Bremse
[Off] dient zum Stoppen des angeschlossenen Motors. Die
Taste kann über 0-41 [Off]-LCP Taste aktiviert [1] oder
deaktiviert [0] werden.
Ist keine externe Stoppfunktion ausgewählt und ist die
Taste [Off] (Aus) inaktiv, kann der Motor durch
Unterbrechen der Netzversorgung getrennt werden.
[Auto on] ermöglicht die Steuerung des
Frequenzumrichters über Steuerklemmen und/oder serielle
Kommunikation. Wird ein Startsignal an die Steuer-
klemmen und/oder den Bus angelegt, wird der
Frequenzumrichter gestartet. Die Taste kann über
0-42 [Auto On]-LCP Taste aktiviert [1] oder deaktiviert [0]
werden.
HINWEIS
Ein aktives HAND-OFF-AUTO-Signal über die Digita-
leingänge hat höhere Priorität als die Bedientasten [Hand
on] (Handbetrieb) – [Auto on] (Autobetrieb).
[Reset] dient zum Zurücksetzen des Frequenzumrichters
nach einem Alarm (Abschaltung). Die Taste kann über
0-43 [Reset]-LCP Taste aktiviert [1] oder deaktiviert [0]
werden.
2.1.3 Schnelle Übertragung von
Reset
Parametereinstellungen zwischen
mehreren Frequenzumrichtern
Nach dem Abschließen der Konfiguration eines
Frequenzumrichters empfiehlt sich, die Daten über die
MCT 10 Software im LCP oder auf einem PC zu speichern.
