Parameterbeschreibung
3.5 Hauptmenü - Sollwert/Rampen - Gruppe 3
3.5.1 3-0* Sollwertgrenzen
Parameter zum Einstellen von Sollwerteinheit, Grenzwerten
und Bereichen.
3 3
Für Informationen zu den Einstellungen im Betrieb mit
Rückführung, siehe auch Parametergruppe 20-0*.
3-02 Minimaler Sollwert
Range:
Size [
related par. 3-03
*
ReferenceFeedba-
ckUnit]
3-04 Sollwertfunktion
Option:
[0] Addierend
*
[1] Externe
Anwahl
3-04 Sollwertfunktion
Option:
[0] Addierend
*
[1] Externe
Anwahl
56
Programmierhandbuch für VLT
Funktion:
-999999.999 - Geben Sie den minimalen
Sollwert ein. Der minimale
Sollwert bestimmt den
Mindestwert der Summe aller
Sollwerte. Der Wert und die
Einheit des minimalen Sollwerts
entsprechen dem Regelverfahren
aus 1-00 Regelverfahren und der
Einheit in 20-12 Soll-/Istwert-
einheit.
HINWEIS
Dieser Parameter wird nur
bei einer Regelung ohne
Rückführung verwendet.
Funktion:
Die Summe der extern angewählten
Sollwerte und Festsollwerte wird gebildet.
Der Festsollwert oder die externe Sollwert-
quelle wird verwendet.
Schaltet zwischen externem Sollwert und
Festsollwert über einen Befehl an einem
Digitaleingang aus.
Funktion:
Die Summe der extern angewählten
Sollwerte und Festsollwerte wird gebildet.
Summe der Analogsollwerte, der Puls- u.
Bussollwerte.
Umschaltung zwischen externem Sollwert
und Festsollwert erfolgt über einen Befehl
am Digitaleingang.
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive

3.5.2 3-1* Sollwerteinstellung

Er dient auch zur Wahl von Festsollwerten und die
Einstellung der Sollwertverarbeitung. An den
entsprechenden Digitaleingängen in Parametergruppe 5.1*
sind Festsollwert Bit 0, 1 oder 2 ([16], [17] oder [18]) zu
wählen.
3-10 Festsollwert
Array [8]
Range: Funktion:
0.00 [-100.00 - Mit diesem Parameter können mittels Array-
% 100.00 %] Programmierung acht (0 - 7) verschiedene
*
Festsollwerte programmiert werden. Der
Festsollwert wird als Prozentsatz des max.
Sollwerts Ref
Sollwert, mit Rückführung siehe 20-14 Max.
Sollwert/Istwert). Um die Festsollwerte über
Digitaleingänge anzuwählen, müssen Sie an
den entsprechenden Digitaleingängen in
Parametergruppe 5-1* Digitaleingänge
Festsollwert Bit 0, 1 oder 2 ([16], [17] oder
[18]) wählen.
P3-03
P3-02
0 50

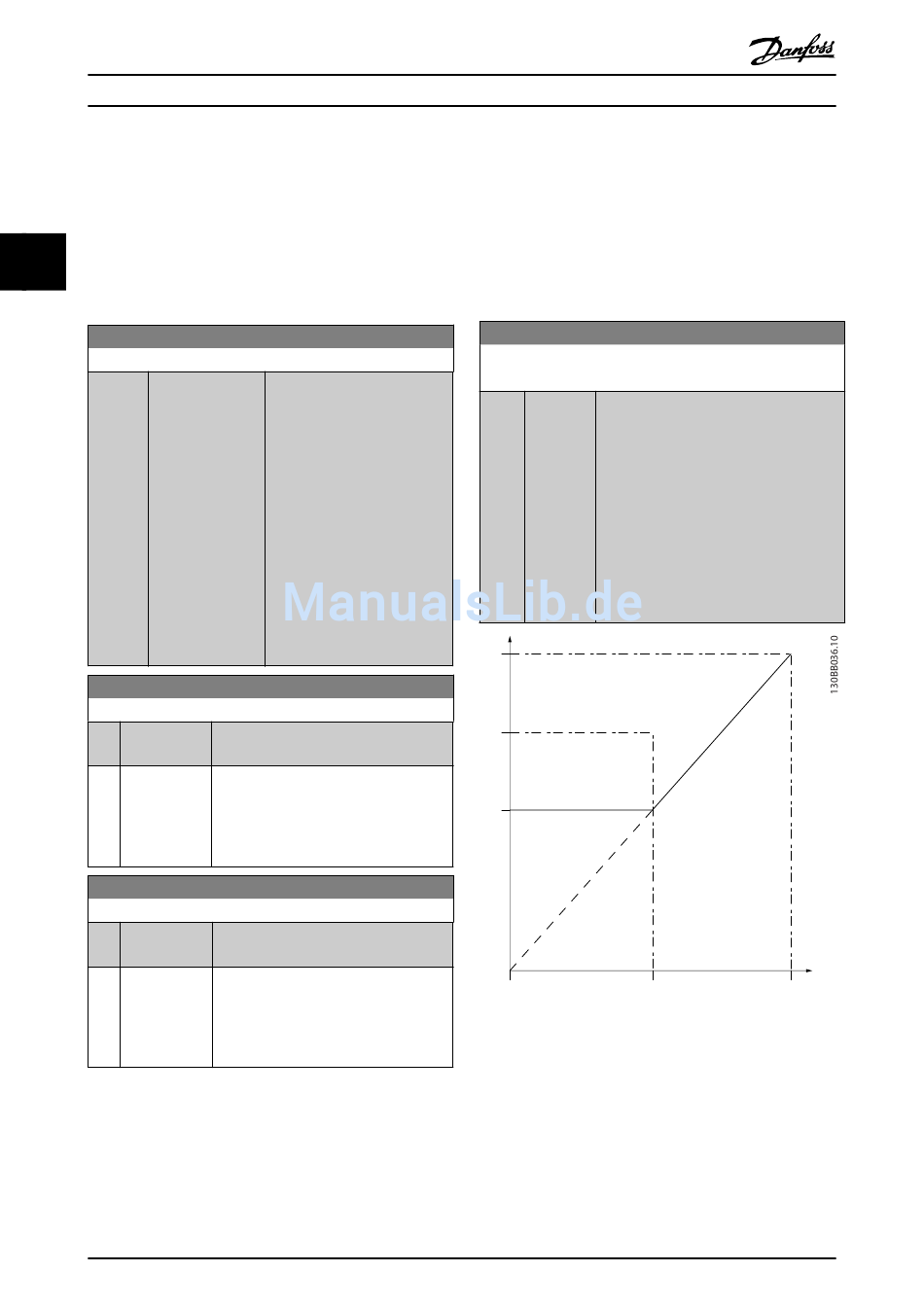

Abbildung 3.11
angegeben (3-03 Max.
MAX
P3-10
100%
