Parameterbeschreibung
23-64 Zeitablauf Stoppzeitraum
Range:
Size
[
related
0 ]
*
3
3
HINWEIS
Beim Einbau einer Analog-E/A-Optionskarte Analog-E/A
MCB 109 ist zusätzlich eine Batteriepufferung für Datum
und Uhrzeit enthalten.
23-65 Minimaler Bin-Wert
Range:
Size
[ 0 -
related
100.
*
%]
23-66 Reset Kontinuierliche Bin-Daten
Option:
[0]
Kein Reset Wählen Sie Reset [1], um alle Werte in
*
[1]
Reset
23-67 Rücksetzen der Zeitablauf Bin-Daten
Option:
[0] Kein Reset
[1] Reset
182
Programmierhandbuch für VLT
Funktion:
0 -
Legen Sie das Datum und die Uhrzeit fest,
zu denen die Trendanalysen die Aktuali-
sierung der getimten Bin-Zähler stoppen
müssen.
Das Datumsformat hängt von der
Einstellung in 0-71 Datumsformat und das
Uhrzeitformat von der Einstellung in
0-72 Uhrzeitformat ab.
Funktion:
Array mit 10 Elementen ([0]-[9] unter der
Parameternummer im Display). Drücken Sie
OK und gehen Sie mithilfe der Tasten
am LCP von Element zu Element.
Legen Sie die minimale Grenze für jedes
Intervall in 23-61 Kontinuierliche BIN Daten
und 23-62 Zeitablauf BIN Daten fest. Beispiel:
Bei Auswahl von Zähler [1] und Ändern der
Einstellung von 10 % bis 12 % basiert Zähler
[0] auf dem Intervall 0 - <12 % und Zähler [1]
auf dem Intervall 12 % - <20 %.
Funktion:
23-61 Kontinuierliche BIN Daten zurückzusetzen.
Nach Drücken von OK ändert sich die
Einstellung des Parameterwerts automatisch auf
Kein Reset [0].
Funktion:
Die Option Reset [1] stellt alle Zähler in
23-62 Zeitablauf BIN Daten zurück.
Nach Betätigen von OK ändert sich die
Einstellung des Parameterwerts automatisch auf
Kein Reset [0].
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
3.21.5 23-8* Amortisationszähler
Der Frequenzumrichter beinhaltet eine Funktion, die eine
grobe Berechnung zur Amortisation ausführen kann, wenn
der Frequenzumrichter in einer vorhandenen Anlage
installiert wurde, um Energieeinsparungen durch Wechsel
von konstanter zu variabler Drehzahlregelung sicherzu-
stellen. Der Sollwert für die Einsparungen ist ein
festgelegter Wert, der die durchschnittliche Leistung vor
der Aufrüstung mit variabler Drehzahlregelung
repräsentiert.

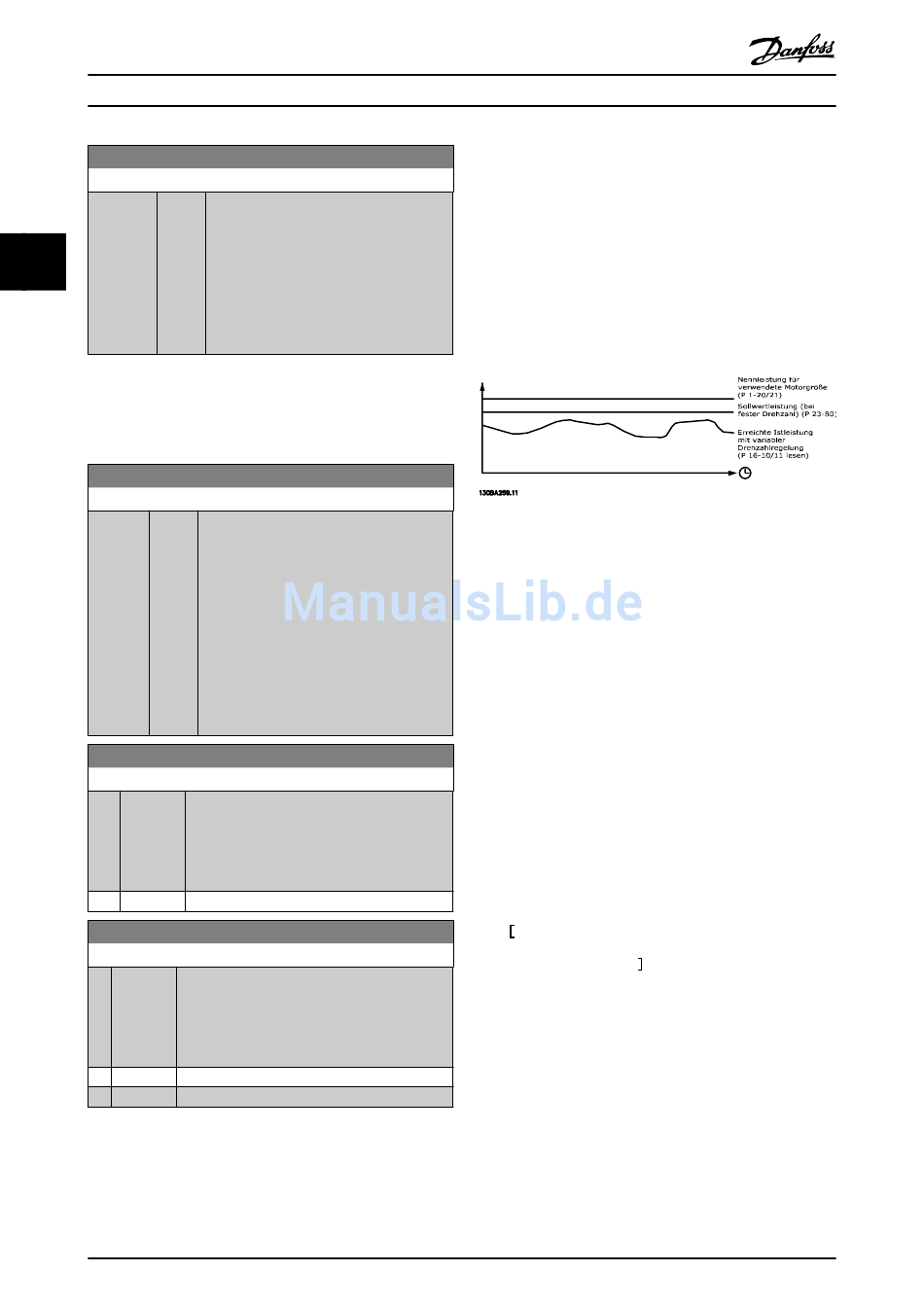

Abbildung 3.65
und
Die Differenz zwischen Sollleistung bei konstanter Drehzahl
und der Istleistung, die sich bei Drehzahlregelung ergibt,
stellt die tatsächliche Einsparung dar.
Als Wert für den konstanten Drehzahlfall wird die
Motornenngröße (kW) mit einem Faktor (in %) multipliziert,
der die Leistung darstellt, die bei konstanter Drehzahl
erbracht wird. Die Differenz zwischen dieser Sollleistung
und der Istleistung wird erfasst und gespeichert. Die
Energiedifferenz kann in 23-83 Energieeinspar. ausgelesen
werden.
Der erfasste Wert für den Unterschied in der Leistungs-
aufnahme wird mit den Energiekosten in lokaler Währung
multipliziert und die Investition wird subtrahiert. Diese
Berechnung der Kosteneinsparungen kann ebenfalls in
23-84 Kst.-Einspar. ausgelesen werden.
Kosten- einsparungen =
{
t
(
Nenn- Motor leistung ∗ Leistungs sollwert faktor
t =0
Ist leistungs aufnahme × Energie kosten
Investitions kosten
Break-even (Amortisation) ist erreicht, wenn der Wert im
Parameter von negativ auf positiv geht.
Der Energieeinsparungszähler kann nicht zurückgesetzt
werden, aber der Zähler kann jederzeit durch Einstellung
von 23-80 Sollwertfaktor Leistung auf 0 gestoppt werden.
)
}
