Parameterbeschreibung

3.14.2 14-1* Netzausfall

Parameter zum Einstellen des Betriebsverhaltens bei
Netzausfall.
14-10 Netzausfall
3 3
Option:
[0] Ohne Funktion Die in der Kondensatorbatterie
*
[1] Rampenstopp
[3] Motorfreilauf
[4] Kinetischer
Speicher
[6] Alarmunter-
drückung

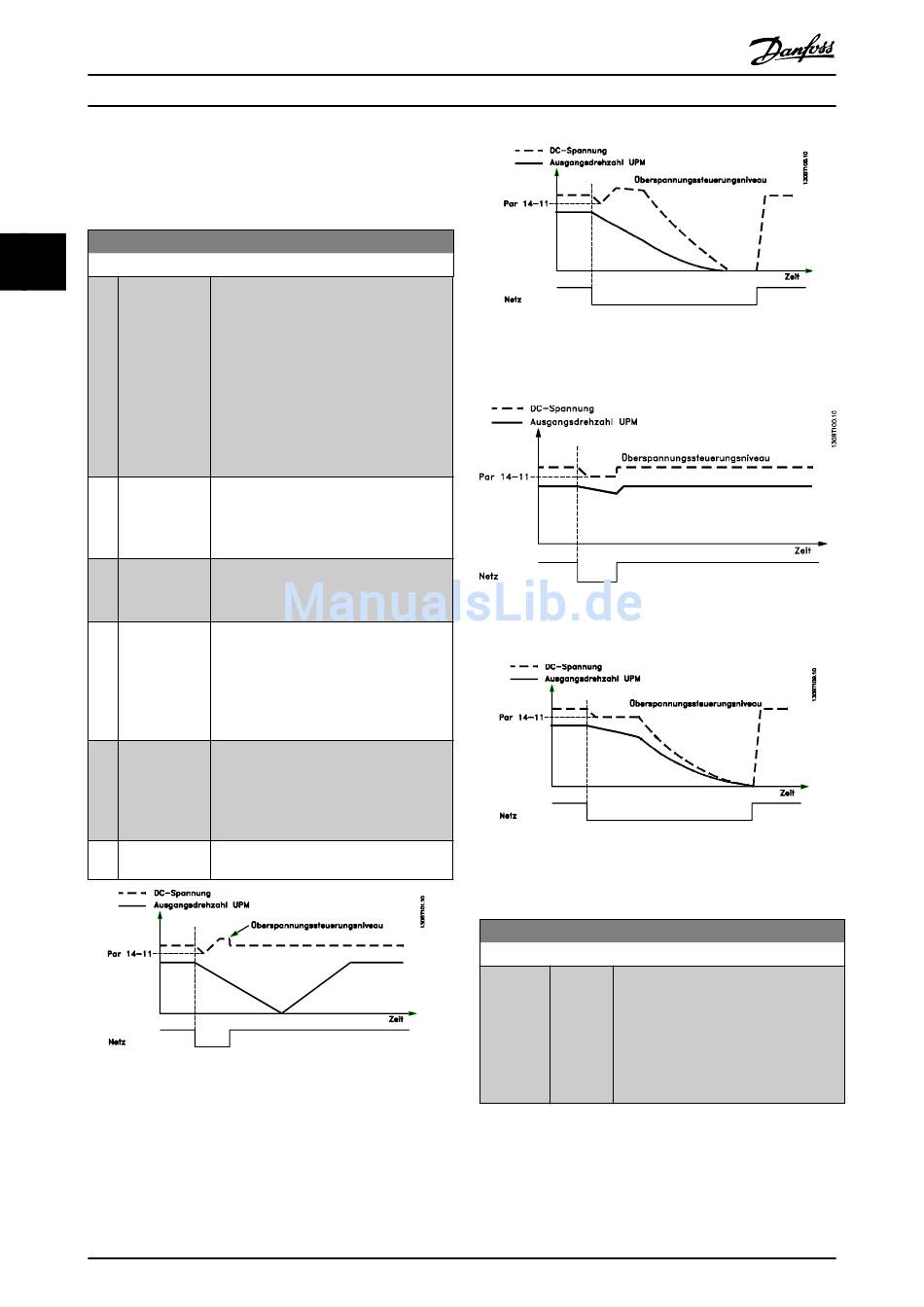

Abbildung 3.34 Geregelte Rampe-Ab - kurzer Netzausfall.
Rampe-Ab bis zum Stopp, gefolgt von Rampe-Auf auf Sollwert.
118
Programmierhandbuch für VLT
Funktion:
Wählen Sie die Funktion aus, bei der der
Frequenzumrichter aktiv werden muss,
wenn der in 14-11 Netzausfall-Spannung
festgelegte Grenzwert erreicht wurde oder
ein Befehl Netzausfall invers über einen der
Digitaleingänge gesendet wird (Par. 5-1*).
Wenn 1-10 Motorart auf „[1] PM, Vollpol"
gesetzt ist, steht nur die Auswahl [0] Keine
Funktion, [3] Motorfreilauf oder [6] Alarm
zur Verfügung.
verbleibende Energie wird zum „Antrieb"
des Motors genutzt, jedoch gleichzeitig
entladen.
Der Frequenzumrichter führt eine geregelte
Rampe-Ab aus. 2-10 Bremsfunktion muss
auf Off [0] eingestellt sein.
Der Wechselrichter schaltet ab und die
Kondensatorbatterie sichert die Steuerkarte,
um ein schnelleres Wiederanlaufen sicher-
zustellen, wenn das Netz wieder
angeschlossen wird (bei kurzen Leistungs-
anstiegen).
Der Frequenzumrichter läuft weiter, indem
er die Drehzahl für einen generatorischen
Betrieb des Motors durch Nutzung des
Trägheitsmoments des Systems regelt,
solange genügend Energie vorhanden ist.
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Abbildung 3.35 Geregelte Rampe-Ab, längerer Netzausfall.
Rampe-Ab, solange die Energie im System dies zulässt,
anschließend wird der Motor in den Freilauf geschaltet.
Abbildung 3.36 Kinetischer Speicher, kurzer Netzausfall. Weiter-
laufen, solange die Energie im Systems dies zulässt.
Abbildung 3.37 Kinetischer Speicher, längerer Netzausfall. Der
Motor wird in den Freilauf geschaltet, sobald die Energie im
System zu gering ist.

14-11 Netzausfall-Spannung

Range: Funktion:
Size [180 - Dieser Parameter definiert den unteren
related 600 V] Wert der Spannung, bei dem die
*
ausgewählte Funktion in
14-10 Netzausfall aktiviert werden soll.
Der Erkennungswert liegt bei einem
Faktor des Werts in diesem Parameter
zum Quadrat.
