3.14.7 14-6* Auto-Reduzier.
Diese Gruppe enthält Parameter zur Leistungsreduzierung
des Frequenzumrichters bei hoher Temperatur.
14-60 Funktion bei Übertemperatur
Option: Funktion:
Überschreitet die Kühlkörper- oder Steuerkar-
tentemperatur einen werkseitig
programmierten Temperaturgrenzwert, wird
eine Warnung aktiviert. Bei weiterer Zunahme
der Temperatur wird hier gewählt, ob der
Frequenzumrichter abschalten (Abschaltblo-
ckierung) oder den Ausgangsstrom reduzieren
soll.
[0] Abschaltung Der Frequenzumrichter schaltet mit einem
*
Alarm ab (Abschaltblockierung). Zum
Quittieren des Alarms muss der Frequenzum-
richter aus- und wieder eingeschaltet werden.
Ein Motorstart ist allerdings nur möglich,
wenn die Kühlkörpertemperatur unter die
Alarmgrenze gefallen ist.
[1] Reduzier. Wird die kritische Temperatur überschritten,
wird der Ausgangsstrom reduziert, bis die
zulässige Temperatur erreicht ist.
3.14.8 Keine Abschaltung bei WR-Überlast
In einigen Pumpenanlagen wurde der Frequenzumrichter
nicht richtig dimensioniert, um den an allen Punkten der
betrieblichen Förderhöhenkennlinie notwendigen Strom zu
erhalten. An diesen Punkten benötigt die Pumpe einen
Strom, der höher als der Nennstrom des Frequenzum-
richters ist. Der Frequenzumrichter ist zum Dauerbetrieb
bei 110 % des Nennstroms über 60 s geeignet. Liegt nach
dieser Zeit die Überlast noch immer vor, schaltet der
Frequenzumrichter normalerweise mit einem Alarm ab
(Freilaufstopp der Pumpe).
Programmierhandbuch für VLT
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive

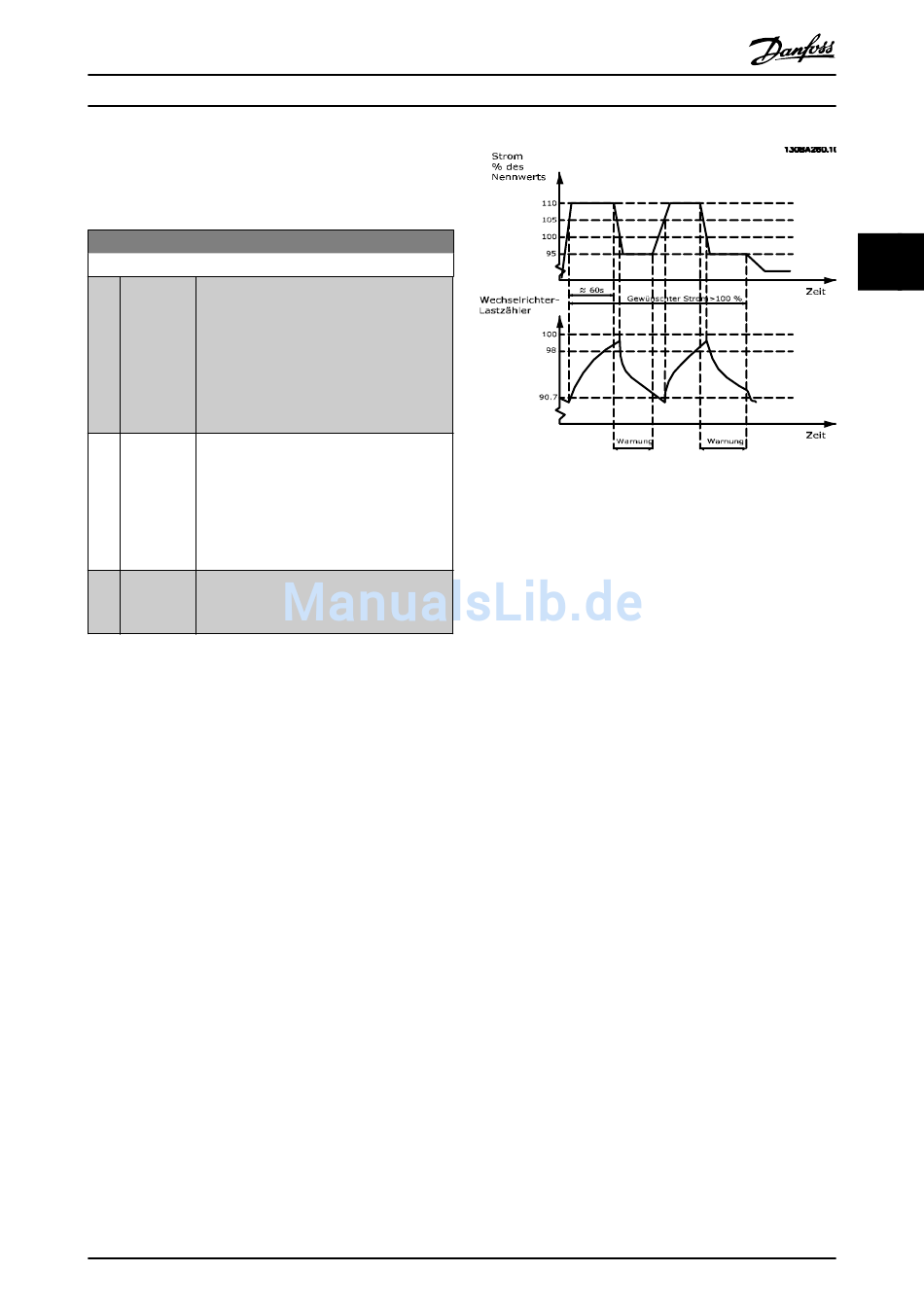

Abbildung 3.40
Der Betrieb der Pumpe mit reduzierter Drehzahl für einige
Zeit kann vorzuziehen sein, wenn der Dauerbetrieb mit der
Sollkapazität nicht möglich ist.
Wählen Sie die Funktion bei WR-Überlast, 14-61 Funktion bei
WR-Überlast, um die Pumpendrehzahl automatisch zu
reduzieren, bis der Ausgangsstrom unter 100 % des
Nennstroms (eingestellt in 14-62 WR- Überlast
Reduzierstrom) liegt.
Die Funktion bei WR-Überlast ist eine Alternative zur
Abschaltung des Frequenzumrichters.
Der Frequenzumrichter schätzt die Belastung des
Leistungsteils über einen Wechselrichterlastzähler. Eine
Warnung wird bei 98 % ausgegeben und das Reset der
Warnung erfolgt bei 90 %. Bei 100 % schaltet der
Frequenzumrichter mit einem Alarm ab.
Der Status des Zählers kann in 16-35 FC Überlast
ausgelesen werden.
Ist in 14-61 Funktion bei WR-Überlast die Option Leistungs-
reduzierung gewählt, wird die Pumpendrehzahl bei
Überschreiten von 98 reduziert, bis der Zähler wieder unter
90,7 fällt.
Ist die Einstellung bei 14-62 WR- Überlast Reduzierstrom
zum Beispiel 95 %, schwankt die Pumpendrehzahl durch
eine stetige Überlast zwischen Werten, die 110 % und 95
% des Ausgangsnennstroms für den Frequenzumrichter
entsprechen.
