Parameterbeschreibung
22-77 Min. Laufzeit
Range: Funktion:
0 s [ 0 - par. Legen Sie die als min. Laufzeit gewünschte Zeit
*
22-76 s] nach einem normalen Startbefehl (Start/
Festdrehzahl JOG/Speichern) fest. Jeder normale
Stoppbefehl wird ignoriert, bis die eingestellte
Zeit abgelaufen ist. Der Timer beginnt die
Zählung bei einem normalen Startbefehl (Start/
Festdrehzahl JOG/Speichern).
Der Timer wird durch einen Motorfreilauf (inv.)
oder externen Verriegelungsbefehl aufgehoben.
HINWEIS
Funktioniert nicht im Kaskadenbetrieb.

3.20.7 22-8* Durchflussausgleich

Manchmal ist es nicht möglich, einen Druckaufnehmer an
einem weiter entfernten Punkt in der Anlage anzubringen,
sodass dieser nur nahe am Lüfter-/Pumpenauslass
aufgestellt werden kann. Der Durchflussausgleich arbeitet,
indem er den Sollwert gemäß der Ausgangsfrequenz
ändert, die fast proportional zum Durchfluss ist, und damit
höhere Verluste bei höheren Durchflussmengen ausgleicht.
H (Solldruck) ist der Sollwert für Betrieb mit
AUSLEGUNG
Rückführung (PI) des Frequenzumrichters und wird wie bei
Betrieb mit Rückführung ohne Durchflussausgleich
eingestellt.
Es wird empfohlen, Schlupfausgleich und UPM als Einheit
zu wählen.

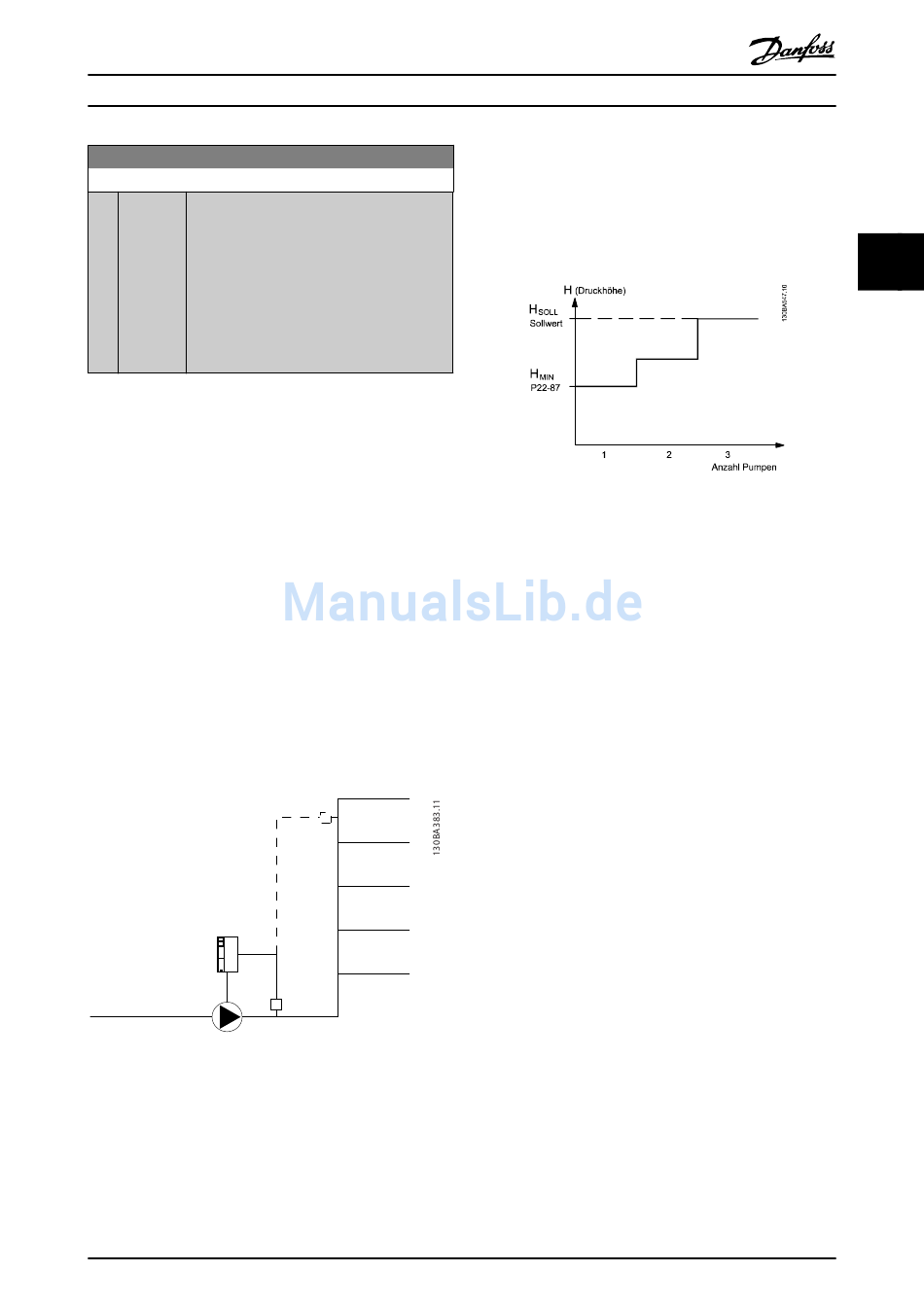

Abbildung 3.54
Programmierhandbuch für VLT
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
HINWEIS
Bei gleichzeitiger Verwendung von Durchflussausgleich
und Kaskadenregler (Parametergruppe 25-**) wird der
tatsächliche Sollwert nicht durch die Drehzahl (Durchfluss),
sondern durch die Anzahl der eingeschalteten Pumpen
bestimmt. Siehe unten:
Abbildung 3.55
Es gibt zwei Methoden, die eingesetzt werden können.
Dies hängt davon ab, ob die Drehzahl am Systemausle-
gungspunkt bekannt ist.
