Funktion - Danfoss VLT HVAC Drive Programmierungshandbuch

Parameterbeschreibung
0-11 Programm-Satz
Option:
3 3
[0] Werksein-
stellung
[1] Satz 1
[2] Satz 2
[3] Satz 3
[4] Satz 4
[9] Aktiver Satz
*
0-12 Satz verknüpfen mit
Option:
26
Programmierhandbuch für VLT

Funktion:

Auswahl des während des Betriebs zu
bearbeitenden (d. h. zu programmierenden)
aktiven oder inaktiven Parametersatzes. Der
bearbeitete Satz wird im LCP (in Klammern)
angezeigt.
Die Parameterliste gemäß dem Ausliefe-
rungszustand. Diese kann dazu benutzt
werden, um die übrigen Parametersätze in
einen bekannten Zustand zurück zu
versetzen.
Satz 1 [1] bis Satz 4 [4] können während des
Betriebs unabhängig von aktiven Satz
bearbeitet werden.
Der Programmsatz entspricht automatisch
der Einstellung in dem aktiven Parame-
tersatz. Die Bearbeitung von
Parametersätzen kann über verschiedene
Quellen wie LCP, FU RS485, FU USB und
über bis zu fünf Feldbusstellen erfolgen.
Funktion:
Dieser Parameter muss nur programmiert
werden, wenn eine Änderung der Sätze bei
laufendem Motor notwendig ist. Er stellt
sicher, dass die Parameter, die mit „Ändern
während des Betriebs = FALSE" markiert sind,
in allen relevanten Sätzen dieselbe
Einstellung haben.
Um bei laufendem Frequenzumrichter
zwischen zwei Parametersätzen umschalten
zu können, müssen zuvor diese beiden Sätze
mit 0-12 Satz verknüpfen mit verknüpft
werden. Bei der Verknüpfung werden zuerst
einige Parameterwerte (Motordaten) des
Satzes, der in 0-12 Satz verknüpfen mit
gewählt wird, in den aktuellen Satz kopiert.
Danach werden diese Parameterwerte in den
verknüpften Parametersätzen immer gleich
gehalten (synchronisiert). Dies stellt unter
anderem sicher, dass während des Betriebs
nicht auf unterschiedliche Motordaten
umgeschaltet werden kann.
0-12 Satz verknüpfen mit wird verwendet,
wenn in 0-10 Aktiver Satz Externe Anwahl
ausgewählt wird. Externe Anwahl dient dazu,
während des Betriebs (d. h., wenn der Motor
läuft) von einem Satz zum anderen zu
schalten.
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
0-12 Satz verknüpfen mit
Option: Funktion:
Beispiel:
Umschaltung von Satz 1 und Satz 2:
0-11 Programm-Satz steht auf Satz 1, es muss
Satz 1 und Satz 2 synchronisiert (oder
„verknüpft") werden. Dazu gibt es zwei
Möglichkeiten:
1. Den Parametersatz zur Bearbeitung in
0-11 Programm-Satz auf Satz 2 ändern und
0-12 Satz verknüpfen mit auf Satz 1 program-
mieren. Ergebnis: Die zu verknüpfenden
Parameter werden von Satz 1 auf Satz 2
kopiert.

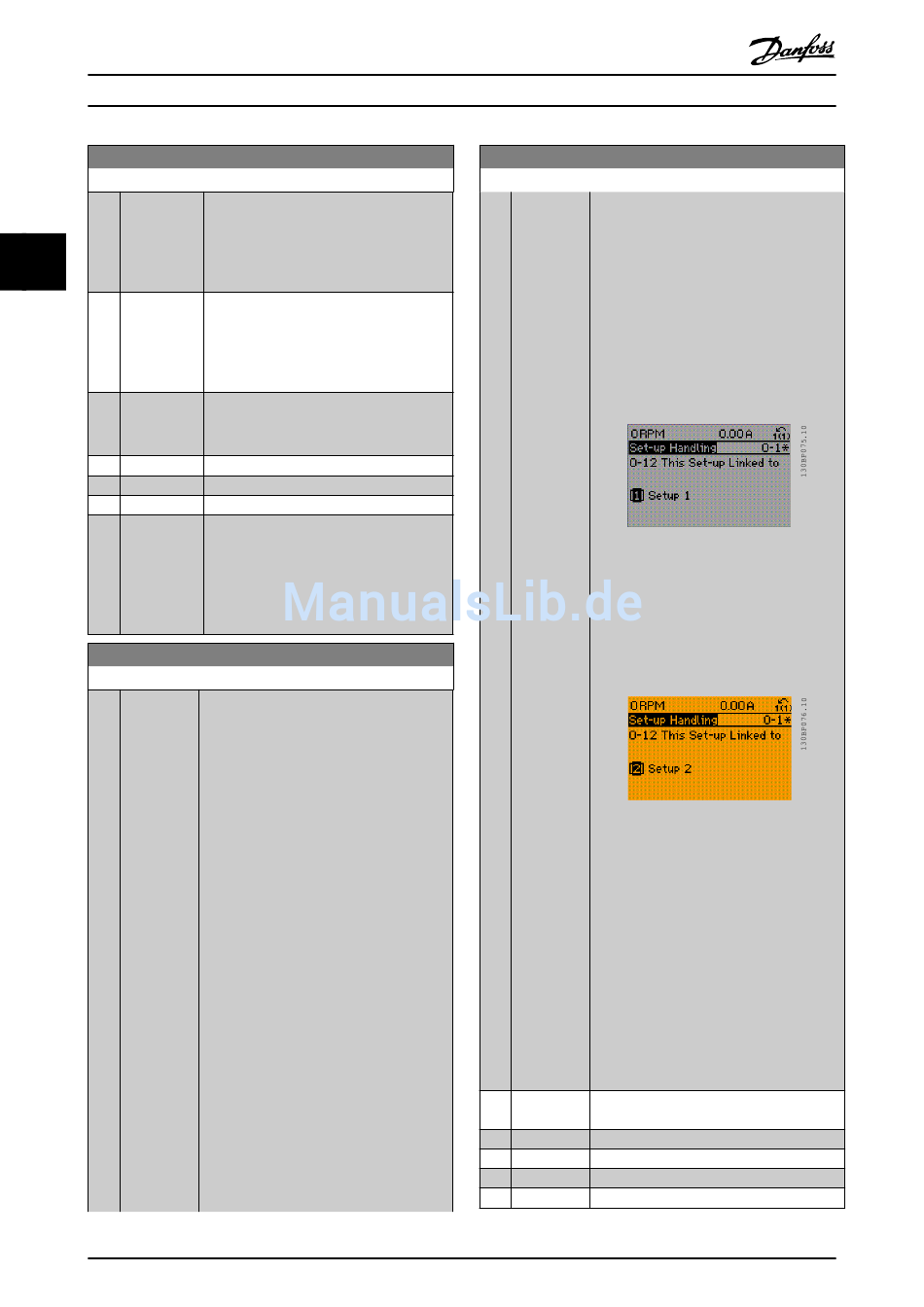

Abbildung 3.1
ODER
2. Mit 0-50 LCP-Kopie Satz 1 auf Satz 2
kopieren und danach mit 0-12 Satz
verknüpfen mit mit Satz 1 verknüpfen. Dies
beginnt die Verknüpfung.
Abbildung 3.2
Nach erfolgter Verknüpfung zeigt
0-13 Anzeige: Verknüpfte Parametersätze {1,2},
da alle Parameter mit Einstellungen
„Änderungen während des Betriebs = FALSE"
jetzt in Satz 1 und Satz 2 gleich sind. Bei
Änderung eines Parameters, der in der Liste
mit „Änderungen während des Betriebs =
FALSE"" markiert ist, z. B. 1-30 Statorwi-
derstand (Rs), wird dieser automatisch in
beiden Sätzen geändert. Das Umschalten
zwischen Satz 1 und Satz 2 bei laufendem
Motor ist jetzt möglich.
[0] Nicht
*
verknüpft
[1] Satz 1
[2] Satz 2
[3] Satz 3
[4] Satz 4
