3.1 Betrieb des Local Control Panels (LCP)

3 3
Der Frequenzumrichter unterstützt das numerische LCP
(LCP 101), das grafische LCP (LCP 102) und Blindabde-
ckungen. Dieser Abschnitt enthält eine Beschreibung des
Betriebs mit LCP 101 und LCP 102.
HINWEIS
Sie können den Frequenzumrichter auch mit dem PC
über eine RS485-Kommunikationsschnittstelle oder einen
USB-Anschluss programmieren. Dazu müssen Sie die MCT
10 Konfigurationssoftware installieren. Diese Software
können Sie über die Bestellnummer 130B1000 bestellen
oder von der Danfoss-Website herunterladen:
drives.danfoss.com/downloads/pc-tools/#/.

3.1.1 Numerisches LCP Bedienteil (LCP 101)

Die numerische Bedieneinheit (LCP 101) ist in die
folgenden 4 Funktionsbereiche unterteilt.
A. Numerisches Display
B. Menütaste.
C. Navigationstasten und Anzeigeleuchten (LED)
D. Bedientasten mit Kontroll-Anzeigen (LED).
1
A
2
4
B
9
C
On
6
Warn
8
Hand
D
13

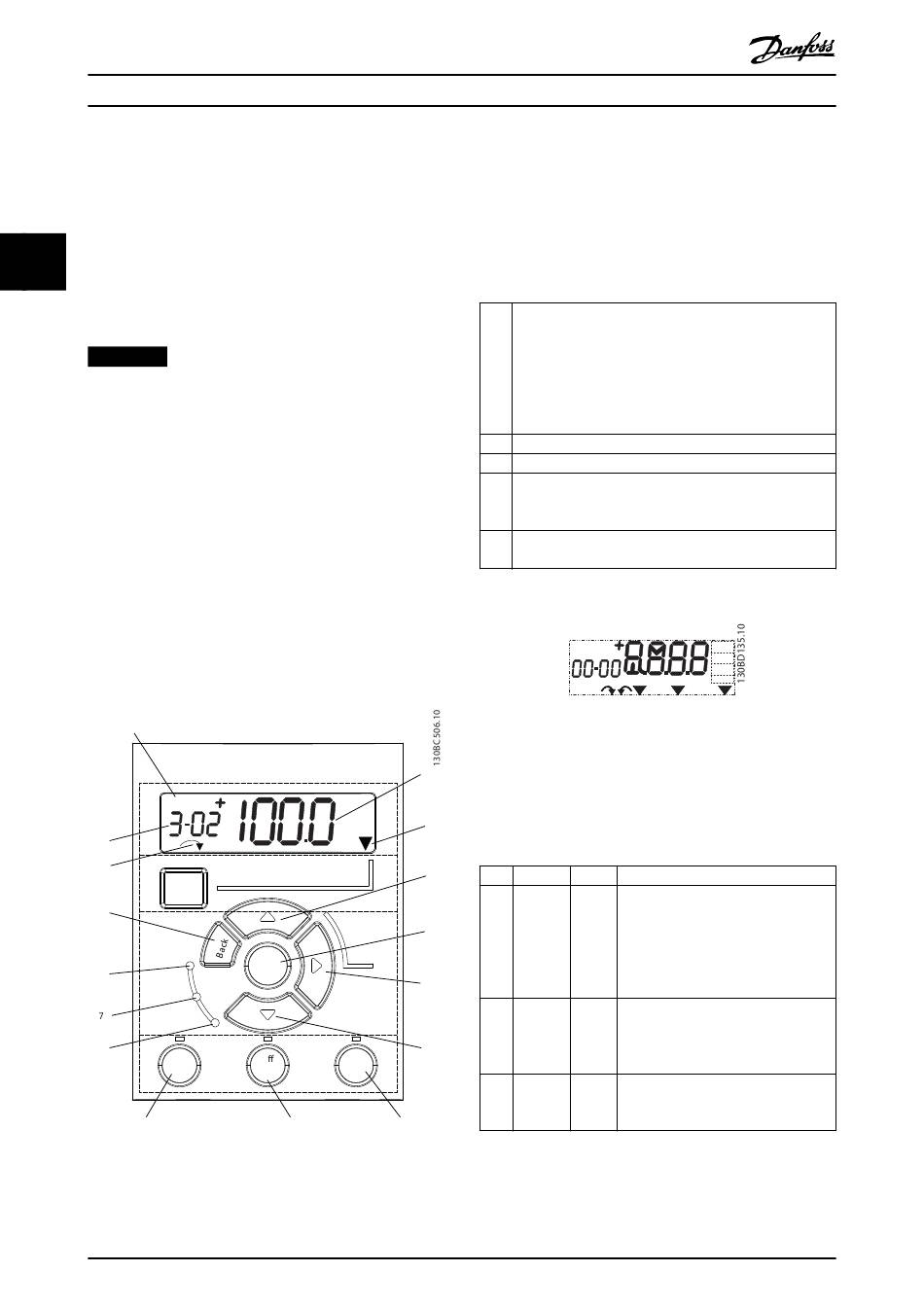

Abbildung 3.1 Ansicht des LCP 101
14
Setup 1
Status Quick Main
Menu Menu
Menu
OK
Alarm
O
Auto
Reset
On
14
Danfoss A/S © 02/2019 Alle Rechte vorbehalten.
®
VLT Midi Drive FC 280
A. Numerisches Display
Das LCD-Display ist hintergrundbeleuchtet und verfügt
über eine numerische Zeile. Das LCP 101 zeigt alle Daten
an.
Die Satznummer zeigt den aktiven Parametersatz und den
editierbaren Parametersatz an. Stimmen der aktive Satz
und Programm-Satz überein, wird nur diese Satznummer
1 gezeigt (Werkseinstellung). Bei unterschiedlichem aktiven
Satz und editierbarem Parametersatz zeigt das Display
beide Satznummern (z. B. Satz 12) an. Die blinkende Zahl
kennzeichnet den editierbaren Parametersatz.
2 Parameternummer.
3 Parameterwert.
Die Motorlaufrichtung wird im unteren Bereich des
4 Displays angezeigt. Ein kleiner Pfeil zeigt die Laufrichtung
an.
Das Dreieck zeigt an, ob sich das LCP in der Statusanzeige,
5
im Quick-Menü oder im Hauptmenü befindet.
Tabelle 3.1 Legende zu Abbildung 3.1, Abschnitt A
Abbildung 3.2 Anzeigeinformationen
3
B. Menütaste
Drücken Sie die Taste [Menu], um zwischen Status, Quick-
Menü oder Hauptmenü zu wählen.
5
C. Anzeigeleuchten (LED) und Navigationstasten
10
Anzeige
11
6
12
7
10
On
8
15
Tabelle 3.2 Legende für Abbildung 3.1, Anzeigeleuchten (LEDs)
Setup 12
n1 n2 n3
p5 p4
INDEX
p3 p2
LED
Die On-LED leuchtet auf, wenn der
Frequenzumrichter an die
Netzspannung angeschlossen ist oder
On Grün
über eine DC-Bus-Zwischenkreis-
klemme oder eine externe 24-V-
Versorgung versorgt wird.
Die gelbe WARN-LED leuchtet auf,
wenn eine Warnung auftritt. Im Display
Warn Gelb
erscheint zusätzlich ein Text, der das
Problem angibt.
Durch eine Fehlerbedingung blinkt die
Alarm Rot rote Alarm-LED und ein Alarmtext wird
angezeigt.
AHP
VkW
srpm
Hz%
p1
Funktion
MG07C403
