Elektrische Installation
1
9
10
L1
L2
L3
PE
1
SPS
2
Frequenzumrichter
3
Ausgangsschütz
4
Erdungsschiene (PE)
5
Kabelisolierung (abisoliert)

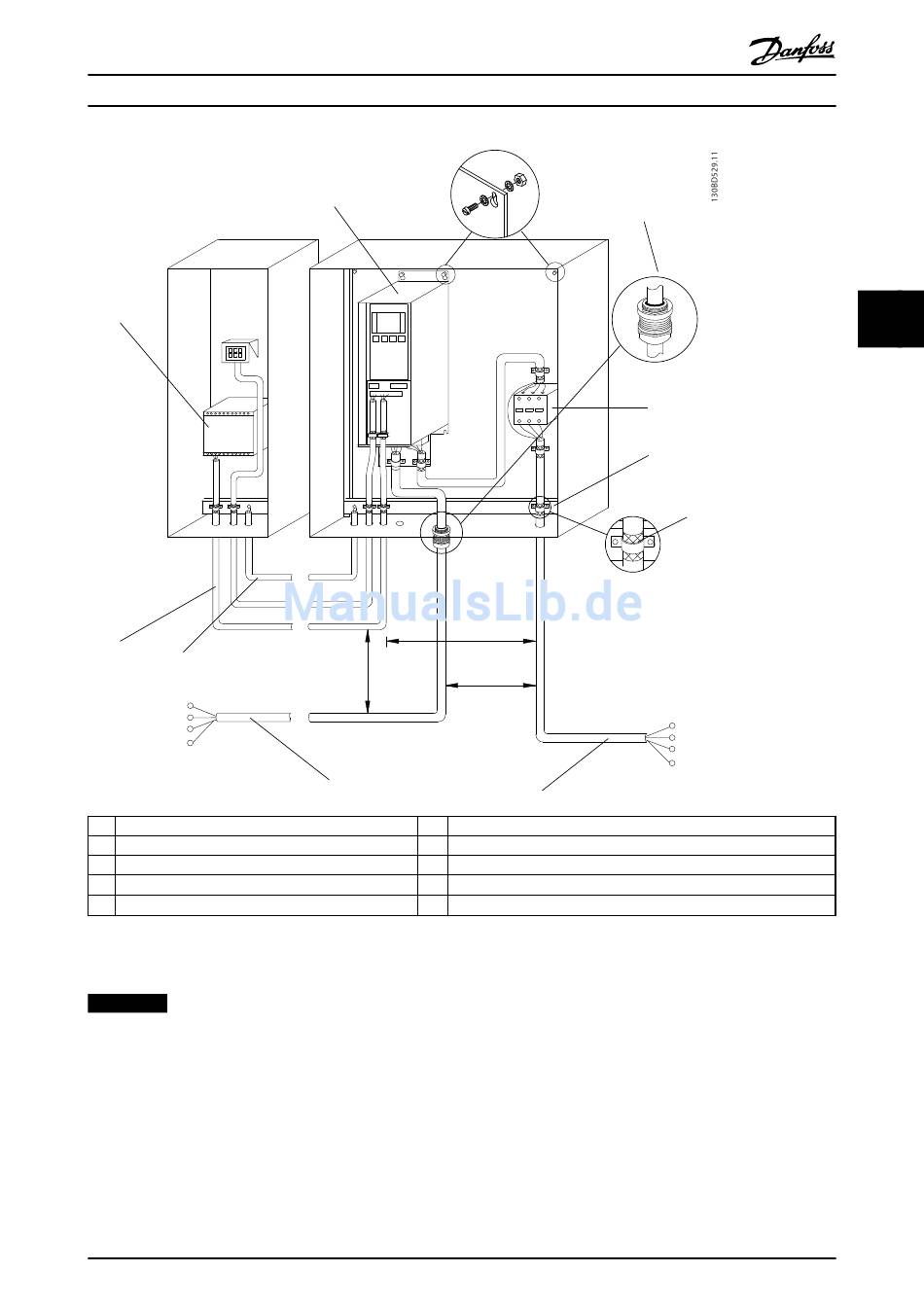

Abbildung 4.2 EMV-konformer elektrischer Anschluss
HINWEIS
ELEKTROMAGNETISCHE STÖRUNGEN
Verwenden Sie abgeschirmte Kabel für Motor- und Steuerkabel und separate Kabel für Netzversorgung, Motor- und
Steuerkabel. Die Nichtbeachtung dieser Vorgabe kann zu nicht vorgesehenem Verhalten oder reduzierter Leistung der
Anlage führen. Ein Mindestabstand von 200 mm zwischen Leistungs- und Motorkabeln sowie Steuerleitungen ist
erforderlich.
MG16E303
Produkthandbuch
2
11
8
6
Kabelverschraubung
7
Motor, 3 Phasen und Schutzleiter
8
Netz, 3 Phasen und verstärkter Schutzleiter,
9
Steuerkabel
10
Potenzialausgleich min. 16 mm
