Elektrische Installation
4 4
1
9
1 SPS
2 Frequenz- umrichter
3 Ausgangsschütz
4 Erdungsschiene (PE)
5 Kabelisolierung (abisoliert)

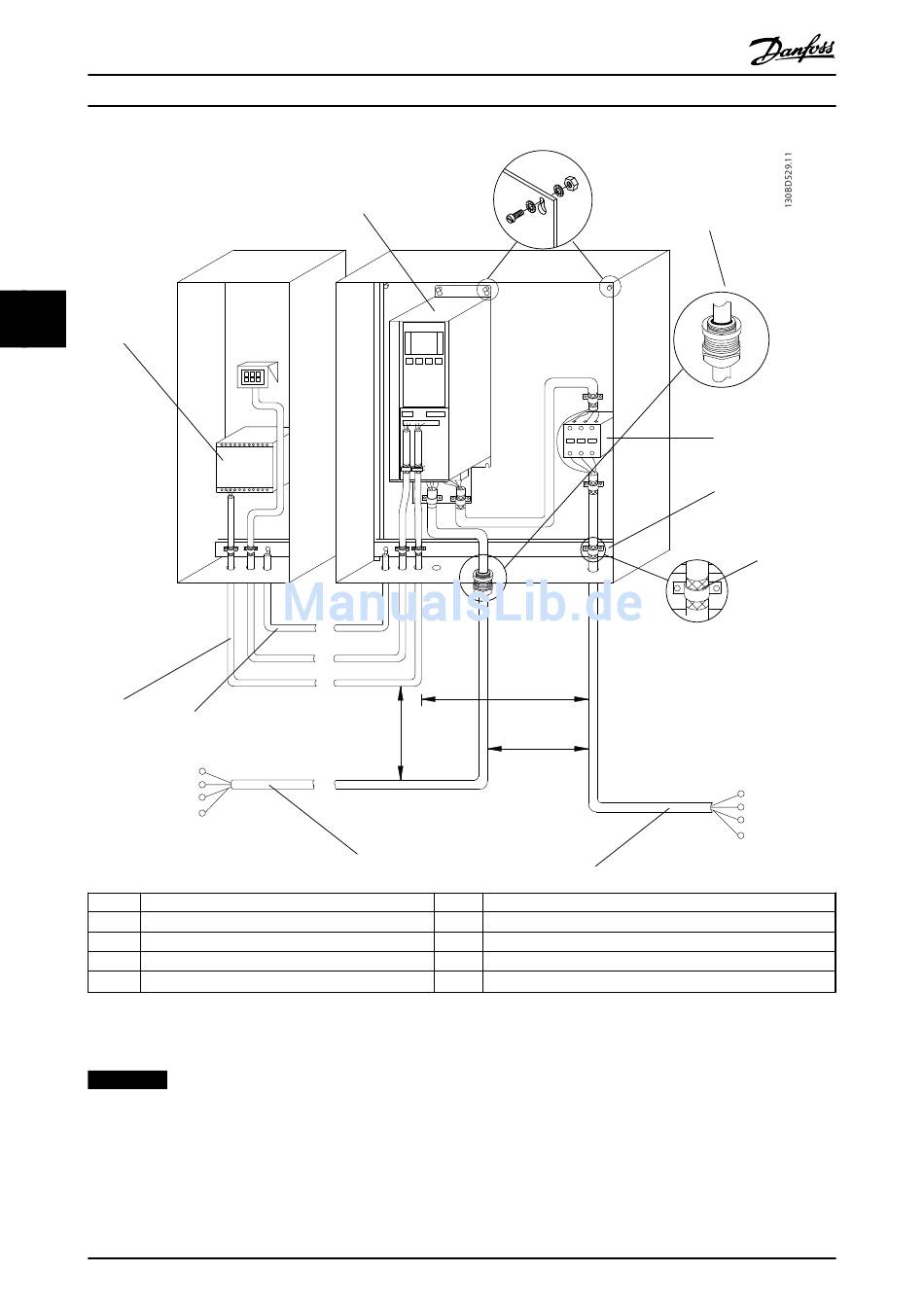

Abbildung 4.2 EMV-konformer elektrischer Anschluss
HINWEIS
ELEKTROMAGNETISCHE STÖRUNGEN
Verwenden Sie abgeschirmte Kabel für Motor- und Steuerkabel und separate Kabel für Netzversorgung, Motor- und
Steuerkabel. Die Nichtbeachtung dieser Vorgabe kann zu nicht vorgesehenem Verhalten oder reduzierter Leistung der
Anlage führen. Ein Mindestabstand von 200 mm zwischen Leistungs- und Motorkabeln sowie Steuerleitungen ist
erforderlich.
14
Produkthandbuch
2
10
L1
L2
L3
PE
Danfoss A/S © Ver. 07/2014 Alle Rechte vorbehalten.
11
8
6 Kabelverschraubung
7 Motor, 3 Phasen und Schutzleiter
8 Netz, 3 Phasen und verstärkter Schutzleiter,
9 Steuer- leitungen
10
Potenzialausgleich min. 16 mm
6
3
4
U
V
W
PE
7
2
5
MG11AK03
