Installation

3 Installation

3.1 Sicherheitshinweise

3 3
Allgemeine Sicherheitshinweise finden Sie unter
Kapitel 2 Sicherheit.

3.2 EMV-gerechte Installation

Befolgen Sie die Anweisungen in Produkthandbuch und
Projektierungshandbuch des jeweiligen Frequenzumrichters,
um eine EMV-gerechte Installation durchzuführen. Weitere
Installationsrichtlinien entnehmen Sie dem Handbuch des
PROFIBUS-Master des SPS-Zulieferers.

3.3 Erdung

•
Stellen Sie sicher, dass alle mit dem PROFIBUS-
Netzwerk verbundenen Stationen an dasselbe
Massepotenzial angeschlossen sind. Wenn
zwischen den einzelnen Stationen in einem
PROFIBUS-Netzwerk große Abstände vorhanden
sind, schließen Sie die einzelnen Stationen mit
demselben Massepotenzial an. Installieren Sie
Ausgleichskabel zwischen den Systemkompo-
nenten.
•
Stellen Sie eine Erdverbindung mit niedriger HF-
Impedanz her, zum Beispiel durch Montage des
Frequenzumrichters an einer leitfähigen
Rückwand.
•
Halten Sie die Erdungskabel so kurz wie möglich.
•
Stellen Sie eine Verbindung zwischen Kabelab-
schirmung und Frequenzumrichter mithilfe der
Metallkabelverschraubung oder der beigefügten
Klemmen her.
•
Verwenden Sie Kabel mit hoher Litzenzahl, um
elektrische Störgeräusche zu vermindern.
6
Installationsanleitung
Danfoss A/S © Version 09/2014 Alle Rechte vorbehalten.
3.4 Kabelführung
HINWEIS
ELEKTROMAGNETISCHE STÖRUNGEN
Verwenden Sie abgeschirmte Kabel für Motor- und
Steuerkabel und separate Kabel für Feldbuskommuni-
kation, Motorkabel und Bremswiderstand. Die
Nichtbeachtung dieser Vorgabe könnte die optimale
Funktion des Frequenzumrichters und anderer
angeschlossener Geräte beeinträchtigen. Zwischen
Steuerkabeln, Motorkabel und Netzkabel ist ein Abstand
von mindestens 200 mm erforderlich.
HINWEIS
Wenn das Feldbuskabel ein Motor- oder Bremswiders-
tandskabel kreuzt, stellen Sie sicher, dass die Kabel in
einem Winkel von 90° kreuzen.
≥ 200mm
1 2
1 Feldbuskabel
2 90° kreuzen

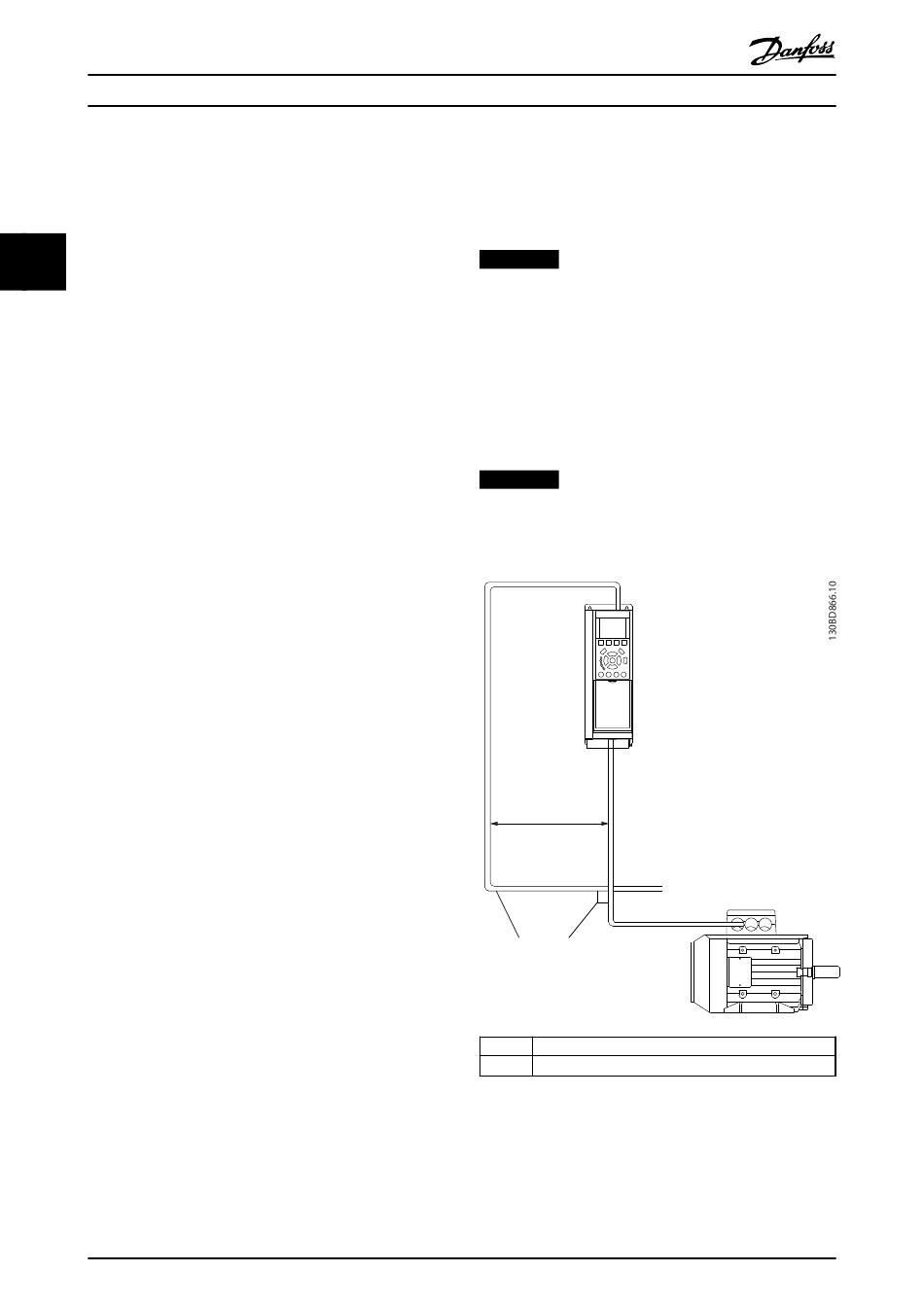

Abbildung 3.1 Kabelführung
