4.2.4.6 Schaltuhrfunktion

Schaltuhr

Das Tableau besitzt eine eingebaute Wochenschaltuhr mit bis zu 16 Kanälen, die auf zwei

Schaltuhrseiten à 8 Kanäle aufgeteilt sind. Die Schaltuhrseiten sind als Systemseiten vordefi-

niert und können durch eine Funktionstaste über einen Seitenaufruf angesprungen werden.

Jedem Kanal können 8 Schaltzeiten zugeordnet werden. Die Wochentage zu jeder Schaltzeit

sind frei wählbar. Die Programmierung der Schaltzeiten der Kanäle kann als Vorgabe bereits im

ETS PlugIn oder nach der Inbetriebnahme auch jederzeit am Tableau über die Schaltuhrseiten

erfolgen. Zusätzlich kann zu jedem Schaltuhrkanal auch eine Zufallsfunktion und eine Astro-

funktion für eine zeitabhängige Beleuchtungs- oder Beschattungssteuerung aktiviert werden.

Die Schaltuhr wird von der internen Echtzeituhr des Tableaus gesteuert. Bei einem Ausfall der

230 V-Versorgungsspannung läuft die interne Uhrzeit ca. 24 Stunden weiter. Nach Wiederkehr

der Spannung prüft die Schaltuhr, ob innerhalb dieser Zeit Schaltzeiten programmiert waren. In

diesem Fall wird für die betroffenen Kanäle der jeweils letzte programmierte Befehl nachgeholt.

Wenn die interne Uhr neu synchronisiert wird, sind zwei Fälle zu unterscheiden...

Die Uhr wird auf eine Uhrzeit zurückgestellt, die vor einem bereits ausgeführten Schaltzeit-

punkt liegt. In diesem Fall wird der programmierte Befehl beim Eintreten der Schaltzeit er-

neut ausgeführt.

Die Uhr wird auf eine Uhrzeit vorgestellt, die nach einem noch nicht ausgeführten Schalt-

zeitpunkt liegt. In diesem Fall wird der letzte programmierte Befehl des Kanals nachgeholt.

4.2.4.6.1 Schaltuhrkanäle anlegen

Beim Anlegen der Schaltuhrkanäle wird jeweils ein Anzeigeelement auf der entsprechenden

Schaltuhrseite erzeugt. Ein Schaltuhrkanal wird im Parameterknoten "Schaltuhr -> Schaltuhr

Seite..." durch Rechtsmausklick hinzugefügt.

Wie bei den Anzeigeelementen auf den projektierten Benutzerseiten besitzt auch jeder Schalt-

uhrkanal eine Bezeichnung, die ausschließlich in der Baumstruktur des ETS PlugIn erscheint,

und einen Text, der auf dem Bildschirm angezeigt wird. Dieser Text kann im Anzeigeelement

horizontal positioniert werden.

Jedem Schaltuhrkanal kann durch den Parameter "Funktion" eine von vier Funktionen zugewie-

sen werden...

Schalten

Wert

Best.-Nr. 7574 00 1X

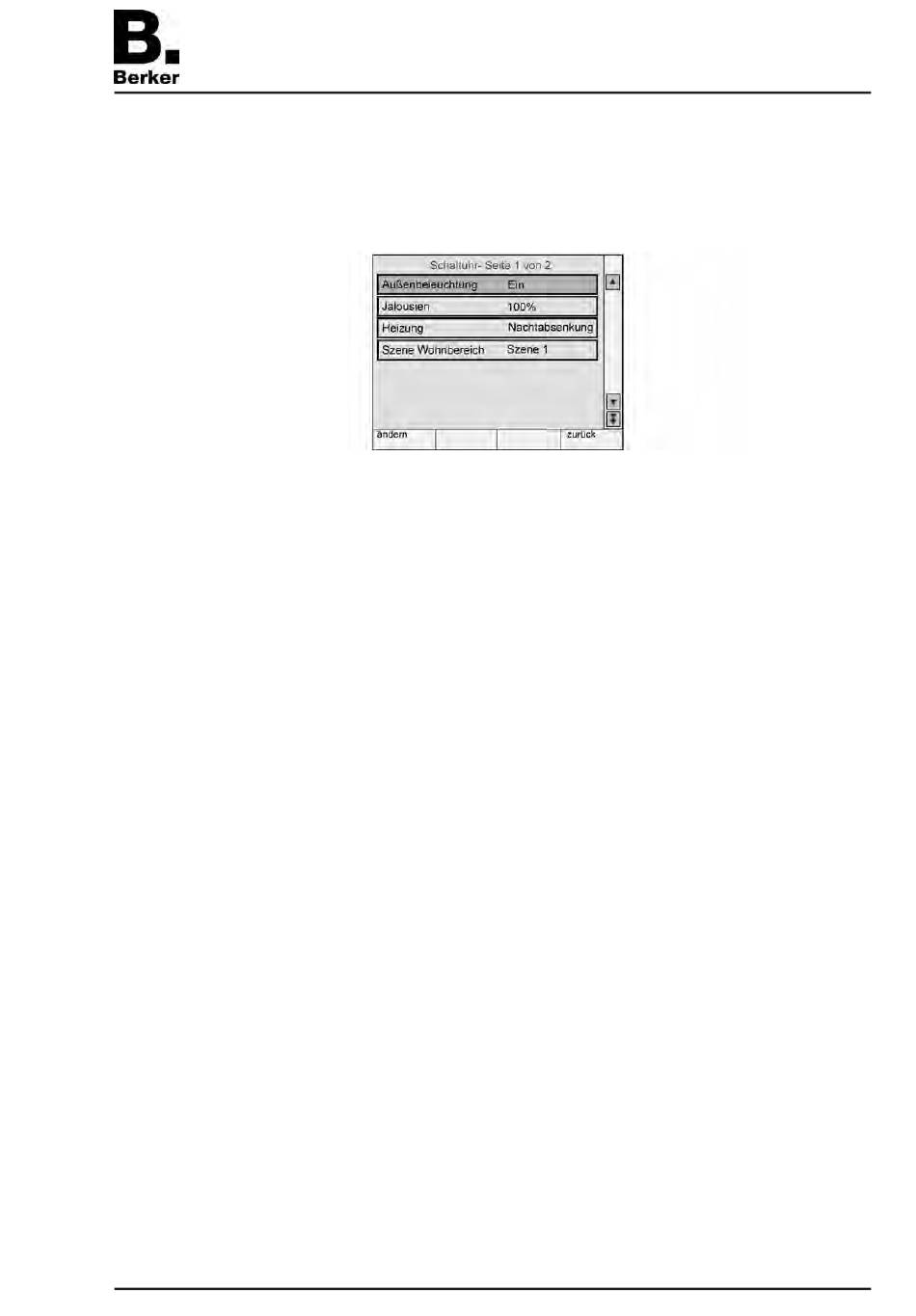

Bild 23: Schaltuhrseite

Software "...590101"

Funktionsbeschreibung
