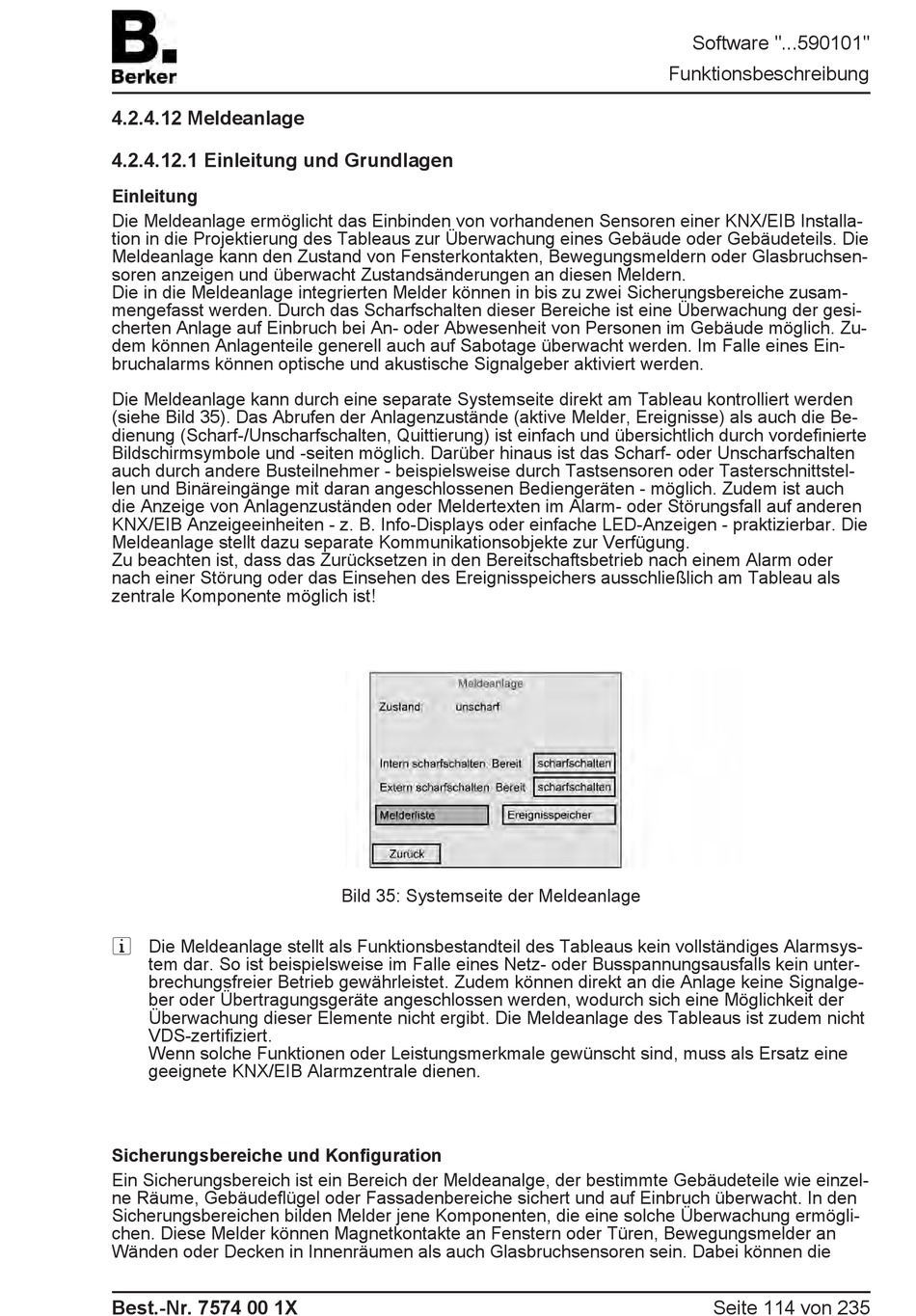

Berker Master Control Produktdokumentation Seite 114

4.2.4.12 Meldeanlage
4.2.4.12.1 Einleitung und Grundlagen
Einleitung
Die Meldeanlage ermöglicht das Einbinden von vorhandenen Sensoren einer KNX/EIB Installa-
tion in die Projektierung des Tableaus zur Überwachung eines Gebäude oder Gebäudeteils. Die
Meldeanlage kann den Zustand von Fensterkontakten, Bewegungsmeldern oder Glasbruchsen-
soren anzeigen und überwacht Zustandsänderungen an diesen Meldern.
Die in die Meldeanlage integrierten Melder können in bis zu zwei Sicherungsbereiche zusam-
mengefasst werden. Durch das Scharfschalten dieser Bereiche ist eine Überwachung der gesi-
cherten Anlage auf Einbruch bei An- oder Abwesenheit von Personen im Gebäude möglich. Zu-
dem können Anlagenteile generell auch auf Sabotage überwacht werden. Im Falle eines Ein-
bruchalarms können optische und akustische Signalgeber aktiviert werden.
Die Meldeanlage kann durch eine separate Systemseite direkt am Tableau kontrolliert werden
(siehe Bild 35). Das Abrufen der Anlagenzustände (aktive Melder, Ereignisse) als auch die Be-
dienung (Scharf-/Unscharfschalten, Quittierung) ist einfach und übersichtlich durch vordefinierte
Bildschirmsymbole und -seiten möglich. Darüber hinaus ist das Scharf- oder Unscharfschalten
auch durch andere Busteilnehmer - beispielsweise durch Tastsensoren oder Tasterschnittstel-
len und Binäreingänge mit daran angeschlossenen Bediengeräten - möglich. Zudem ist auch
die Anzeige von Anlagenzuständen oder Meldertexten im Alarm- oder Störungsfall auf anderen
KNX/EIB Anzeigeeinheiten - z. B. Info-Displays oder einfache LED-Anzeigen - praktizierbar. Die
Meldeanlage stellt dazu separate Kommunikationsobjekte zur Verfügung.
Zu beachten ist, dass das Zurücksetzen in den Bereitschaftsbetrieb nach einem Alarm oder
nach einer Störung oder das Einsehen des Ereignisspeichers ausschließlich am Tableau als
zentrale Komponente möglich ist!
i Die Meldeanlage stellt als Funktionsbestandteil des Tableaus kein vollständiges Alarmsys-
tem dar. So ist beispielsweise im Falle eines Netz- oder Busspannungsausfalls kein unter-
brechungsfreier Betrieb gewährleistet. Zudem können direkt an die Anlage keine Signalge-
ber oder Übertragungsgeräte angeschlossen werden, wodurch sich eine Möglichkeit der
Überwachung dieser Elemente nicht ergibt. Die Meldeanlage des Tableaus ist zudem nicht
VDS-zertifiziert.
Wenn solche Funktionen oder Leistungsmerkmale gewünscht sind, muss als Ersatz eine
geeignete KNX/EIB Alarmzentrale dienen.
Sicherungsbereiche und Konfiguration
Ein Sicherungsbereich ist ein Bereich der Meldeanalge, der bestimmte Gebäudeteile wie einzel-
ne Räume, Gebäudeflügel oder Fassadenbereiche sichert und auf Einbruch überwacht. In den
Sicherungsbereichen bilden Melder jene Komponenten, die eine solche Überwachung ermögli-
chen. Diese Melder können Magnetkontakte an Fenstern oder Türen, Bewegungsmelder an
Wänden oder Decken in Innenräumen als auch Glasbruchsensoren sein. Dabei können die
Best.-Nr. 7574 00 1X
Bild 35: Systemseite der Meldeanlage
