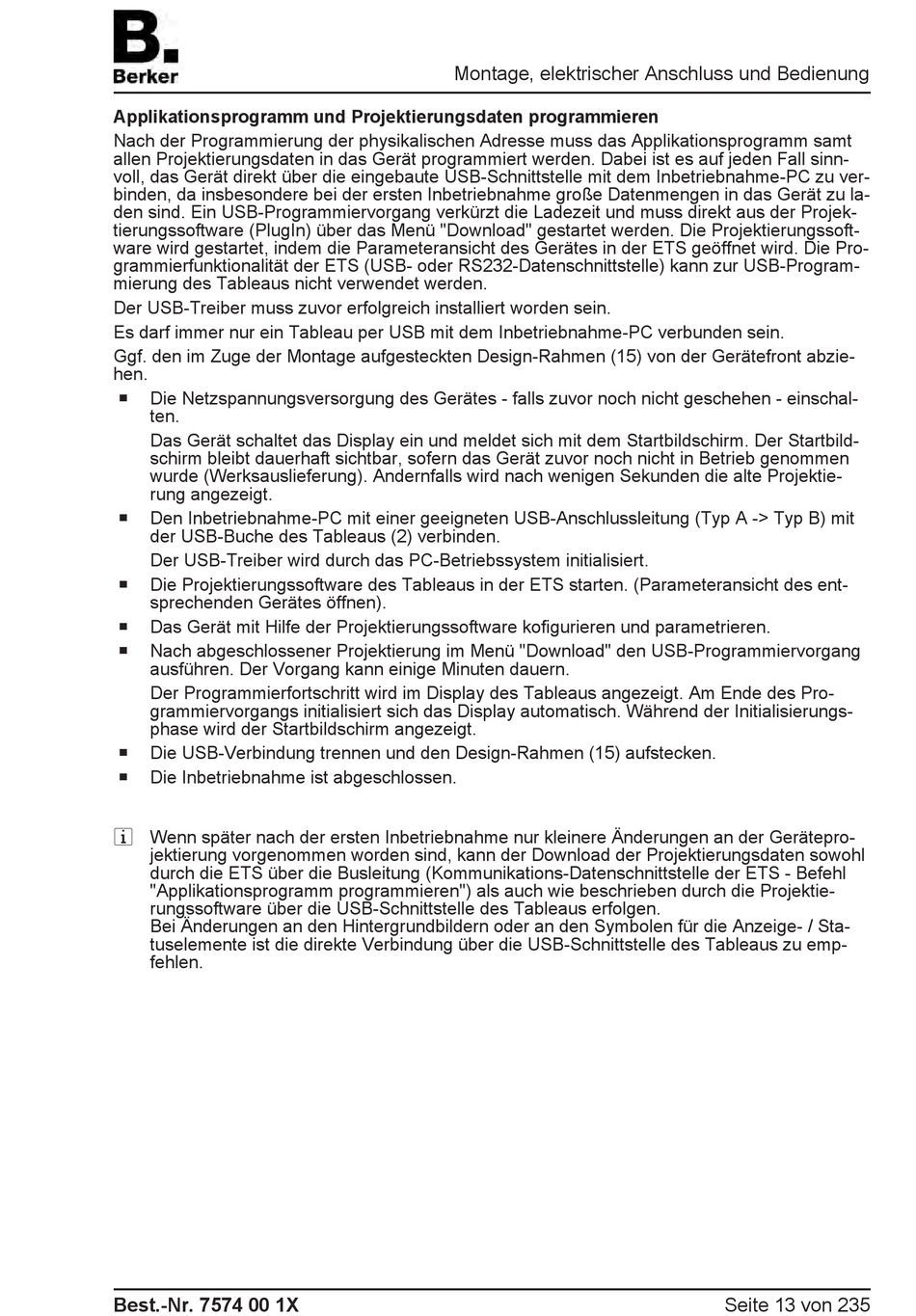

Applikationsprogramm und Projektierungsdaten programmieren
Nach der Programmierung der physikalischen Adresse muss das Applikationsprogramm samt
allen Projektierungsdaten in das Gerät programmiert werden. Dabei ist es auf jeden Fall sinn-
voll, das Gerät direkt über die eingebaute USB-Schnittstelle mit dem Inbetriebnahme-PC zu ver-
binden, da insbesondere bei der ersten Inbetriebnahme große Datenmengen in das Gerät zu la-
den sind. Ein USB-Programmiervorgang verkürzt die Ladezeit und muss direkt aus der Projek-
tierungssoftware (PlugIn) über das Menü "Download" gestartet werden. Die Projektierungssoft-
ware wird gestartet, indem die Parameteransicht des Gerätes in der ETS geöffnet wird. Die Pro-
grammierfunktionalität der ETS (USB- oder RS232-Datenschnittstelle) kann zur USB-Program-
mierung des Tableaus nicht verwendet werden.
Der USB-Treiber muss zuvor erfolgreich installiert worden sein.
Es darf immer nur ein Tableau per USB mit dem Inbetriebnahme-PC verbunden sein.
Ggf. den im Zuge der Montage aufgesteckten Design-Rahmen (15) von der Gerätefront abzie-
hen.
o Die Netzspannungsversorgung des Gerätes - falls zuvor noch nicht geschehen - einschal-
ten.
Das Gerät schaltet das Display ein und meldet sich mit dem Startbildschirm. Der Startbild-
schirm bleibt dauerhaft sichtbar, sofern das Gerät zuvor noch nicht in Betrieb genommen
wurde (Werksauslieferung). Andernfalls wird nach wenigen Sekunden die alte Projektie-
rung angezeigt.
o Den Inbetriebnahme-PC mit einer geeigneten USB-Anschlussleitung (Typ A -> Typ B) mit
der USB-Buche des Tableaus (2) verbinden.
Der USB-Treiber wird durch das PC-Betriebssystem initialisiert.
o Die Projektierungssoftware des Tableaus in der ETS starten. (Parameteransicht des ent-
sprechenden Gerätes öffnen).
o Das Gerät mit Hilfe der Projektierungssoftware kofigurieren und parametrieren.
o Nach abgeschlossener Projektierung im Menü "Download" den USB-Programmiervorgang
ausführen. Der Vorgang kann einige Minuten dauern.
Der Programmierfortschritt wird im Display des Tableaus angezeigt. Am Ende des Pro-
grammiervorgangs initialisiert sich das Display automatisch. Während der Initialisierungs-
phase wird der Startbildschirm angezeigt.
o Die USB-Verbindung trennen und den Design-Rahmen (15) aufstecken.
o Die Inbetriebnahme ist abgeschlossen.
i Wenn später nach der ersten Inbetriebnahme nur kleinere Änderungen an der Gerätepro-
jektierung vorgenommen worden sind, kann der Download der Projektierungsdaten sowohl
durch die ETS über die Busleitung (Kommunikations-Datenschnittstelle der ETS - Befehl
"Applikationsprogramm programmieren") als auch wie beschrieben durch die Projektie-
rungssoftware über die USB-Schnittstelle des Tableaus erfolgen.
Bei Änderungen an den Hintergrundbildern oder an den Symbolen für die Anzeige- / Sta-
tuselemente ist die direkte Verbindung über die USB-Schnittstelle des Tableaus zu emp-
fehlen.
