Berker Master Control Produktdokumentation Seite 53

Der größte Bereich ist der Inhaltsbereich.
Er ist immer vorhanden. Seine Abmessungen hängen von den anderen drei Bereichen, welche
optional sind, und der Einbaulage des Geräts ab.
Am oberen Bildschirmrand kann eine Statuszeile angezeigt werden.
Falls die Statuszeile verwendet wird, überdeckt sie den oberen Teil des Inhaltsbereichs. Die
Statuszeile ist optional und kann seitenabhängig im ETS PlugIn freigeschaltet werden. Die Sta-
tuszeile ist 30 Pixel hoch.
Am rechten Bildschirmrand kann der Scrollbalken angezeigt werden.
Falls der Scrollbalken verwendet wird, überdeckt er den rechten Teil des Inhaltsbereichs. Der
Scrollbalken ist optional und kann seitenabhängig oder global im gesamten Tableau im ETS
PlugIn freigeschaltet werden. Der Scrollbalken ist 30 Pixel breit.
Am unteren Bildschirmrand können die vier Funktionstasten angezeigt werden.
Falls die Funktionstasten angezeigt werden, überdecken sie den unteren Teil des Inhaltsbe-
reichs. Die Funktionstasten sind optional und können abhängig von einem Anzeigeelement im
ETS PlugIn freigeschaltet werden. Die Funktionstasten sind 40 Pixel hoch. Die Breite jeder der
4 Tasten ist abhängig von der Einbaulage des Tableaus. Die maximale Breite des Bildschirms
teilt sich dabei durch vier.
Abhängig von der Einbaulage des Gerätes sind die Abmessungen des Inhaltsbereichs...
- Maximal 320 x 240 Pixel im Querformat
- Minimal 290 x 170 Pixel im Querformat
- Maximal 240 x 320 Pixel im Hochformat.
- Minimal 170 x 290 Pixel im Hochformat.
Der Bezugspunkt (X = 0, Y = 0) für die Positionierung der Anzeigeelemente ist die linke obere
Bildschirmecke.
Ein Tableau, das neu angelegt worden ist, besitzt zunächst nur eine Bildschirmseite. Diese Sei-
te kann genau so wie auch jede weitere neu erstellte Seite bearbeitet werden. Neue Seiten kön-
nen über das Kontextmenü (Rechtsmausklick) hinzugefügt werden, wenn im ETS PlugIn der
Parameterknoten "Seiten" in der Baumstruktur markiert ist.
Best.-Nr. 7574 00 1X

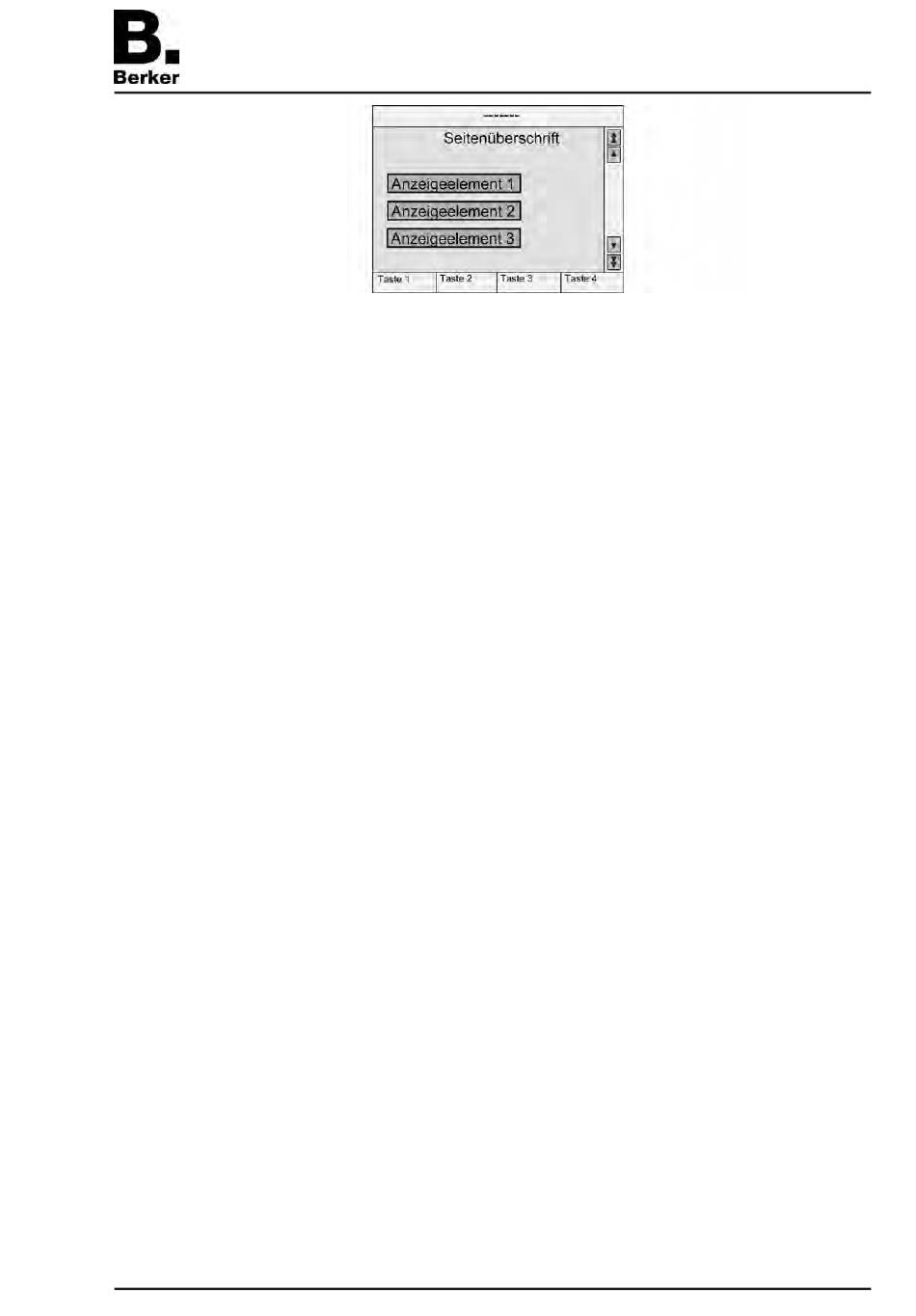

Bild 10: Allgemeiner Seitenaufbau
Software "...590101"
Funktionsbeschreibung
Seite 53 von 235
