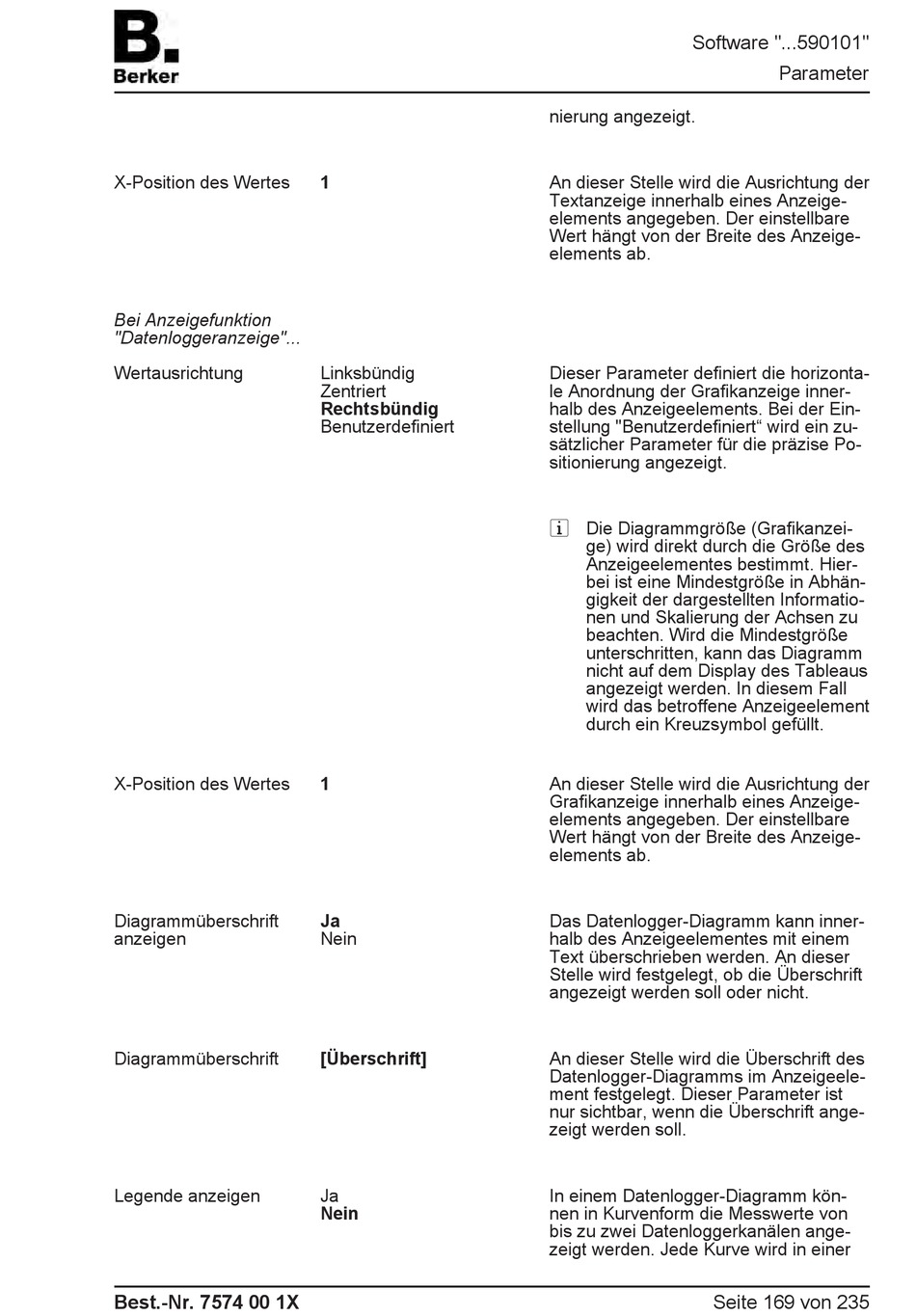

Berker Master Control Produktdokumentation Seite 169

X-Position des Wertes
Bei Anzeigefunktion
"Datenloggeranzeige"...
Wertausrichtung
X-Position des Wertes
Diagrammüberschrift
anzeigen
Diagrammüberschrift
Legende anzeigen
Best.-Nr. 7574 00 1X
1
Linksbündig
Zentriert
Rechtsbündig
Benutzerdefiniert
1
Ja
Nein
[Überschrift]
Ja
Nein
Software "...590101"
nierung angezeigt.
An dieser Stelle wird die Ausrichtung der
Textanzeige innerhalb eines Anzeige-
elements angegeben. Der einstellbare
Wert hängt von der Breite des Anzeige-
elements ab.
Dieser Parameter definiert die horizonta-
le Anordnung der Grafikanzeige inner-
halb des Anzeigeelements. Bei der Ein-
stellung "Benutzerdefiniert" wird ein zu-
sätzlicher Parameter für die präzise Po-
sitionierung angezeigt.
i Die Diagrammgröße (Grafikanzei-
ge) wird direkt durch die Größe des
Anzeigeelementes bestimmt. Hier-
bei ist eine Mindestgröße in Abhän-
gigkeit der dargestellten Informatio-
nen und Skalierung der Achsen zu
beachten. Wird die Mindestgröße
unterschritten, kann das Diagramm
nicht auf dem Display des Tableaus
angezeigt werden. In diesem Fall
wird das betroffene Anzeigeelement
durch ein Kreuzsymbol gefüllt.
An dieser Stelle wird die Ausrichtung der
Grafikanzeige innerhalb eines Anzeige-
elements angegeben. Der einstellbare
Wert hängt von der Breite des Anzeige-
elements ab.
Das Datenlogger-Diagramm kann inner-
halb des Anzeigeelementes mit einem
Text überschrieben werden. An dieser
Stelle wird festgelegt, ob die Überschrift
angezeigt werden soll oder nicht.
An dieser Stelle wird die Überschrift des
Datenlogger-Diagramms im Anzeigeele-
ment festgelegt. Dieser Parameter ist
nur sichtbar, wenn die Überschrift ange-
zeigt werden soll.
In einem Datenlogger-Diagramm kön-
nen in Kurvenform die Messwerte von
bis zu zwei Datenloggerkanälen ange-
zeigt werden. Jede Kurve wird in einer
Seite 169 von 235
Parameter
