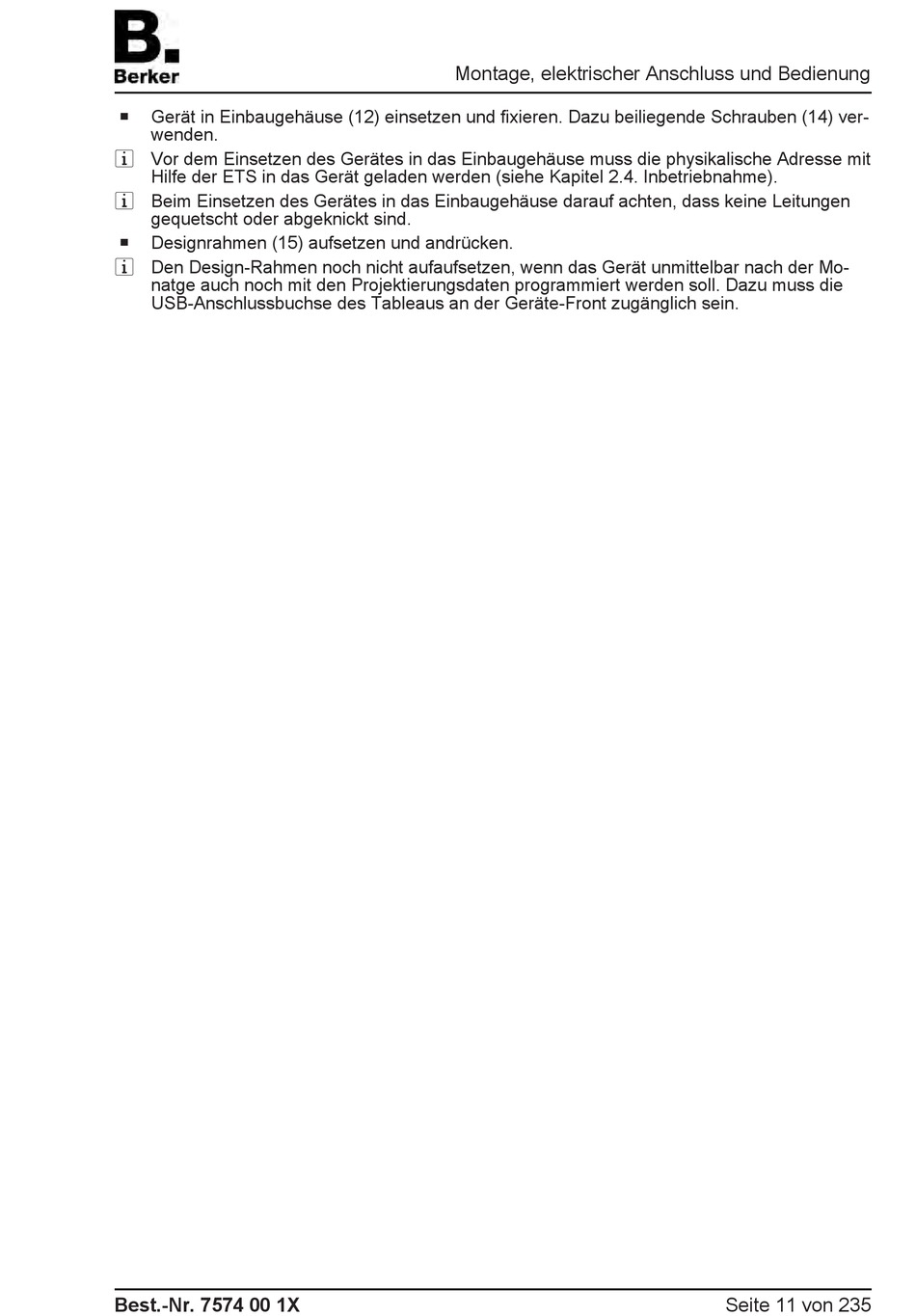

Berker Master Control Produktdokumentation Seite 11

o Gerät in Einbaugehäuse (12) einsetzen und fixieren. Dazu beiliegende Schrauben (14) ver-
wenden.
i Vor dem Einsetzen des Gerätes in das Einbaugehäuse muss die physikalische Adresse mit
Hilfe der ETS in das Gerät geladen werden (siehe Kapitel 2.4. Inbetriebnahme).
i Beim Einsetzen des Gerätes in das Einbaugehäuse darauf achten, dass keine Leitungen
gequetscht oder abgeknickt sind.
o Designrahmen (15) aufsetzen und andrücken.
i Den Design-Rahmen noch nicht aufaufsetzen, wenn das Gerät unmittelbar nach der Mo-
natge auch noch mit den Projektierungsdaten programmiert werden soll. Dazu muss die
USB-Anschlussbuchse des Tableaus an der Geräte-Front zugänglich sein.
Best.-Nr. 7574 00 1X
Montage, elektrischer Anschluss und Bedienung
Seite 11 von 235
