4.2.4.9 Multiplexer
Das Tableau gibt die Möglichkeit, bis zu 12 Multiplexerfunktionen anzulegen. Um der Projektie-
rung einen Multiplexer hinzuzufügen, ist in der Baumstruktur des ETS PlugIns der Parameter-
knoten "Logik -> Multiplexer" auszuwählen und durch Rechtsmausklick der Befehl "Multiplexer
hinzufügen" auszuführen. Jeder Multiplexer erhält zur besseren Unterscheidung im ETS PlugIn
eine Bezeichnung, die durch den gleichnamigen Parameter vom Projektierer verändert werden
kann.
Ein Multiplexer leitet den Wert eines Eingangsobjekts an einen von zwei oder an einen von vier
Ausgängen weiter. Welcher Ausgang genutzt wird, hängt vom Zustand des Steuereingangs (ein
zu zwei) oder der beiden Steuereingänge (ein zu vier) ab. Jeder Multiplexer des Tableaus kann
bis zu drei Kanäle enthalten, die von den gleichen Steuereingängen kontrolliert werden und
durch Rechtsmausklick hinzugefügt werden können. Innerhalb eines Kanals besitzen der Ein-
gang und die Ausgänge den gleichen Objekttyp. Dabei werden die folgenden Datenformate un-
terstützt, die je Kanal durch den Parameter "Objekttyp Eingang / Ausgänge" parametriert wer-
den können: DPT 1.001 (Schalten, 1 Bit), DPT 3.007 (Dimmen, 4 Bit),
DPT 9.001 ... 9.0021 (Wert, 2 Byte), DPT 5.001 ... 5.004 (Rel. Wert, 1 Byte),
DPT 14.000 ... 14.079 (IEEE-Float, 4 Byte), DPT 7.001 / 8.001 (Zähler, 2 Byte),
DPT 12.001 / 13.001 (Zähler, 4 Byte), DPT 16.001 / 16.002 (ASCII-Zeichen, 1 Byte),
DPT 5.010 (Zähler, 1 Byte).
Die folgenden Wahrheitstabellen und Abbildungen beschreiben die interne Funktion der Multi-
plexer in Abhängigkeit der Funktion "1 zu 2 Multiplexer" oder "1 zu 4 Multiplexer".
Steuereingang 1
0
1
Tabelle 9: Auswahl des Ausgangs durch Steuereingang bei Multiplexer "1 zu 2"
Best.-Nr. 7574 00 1X

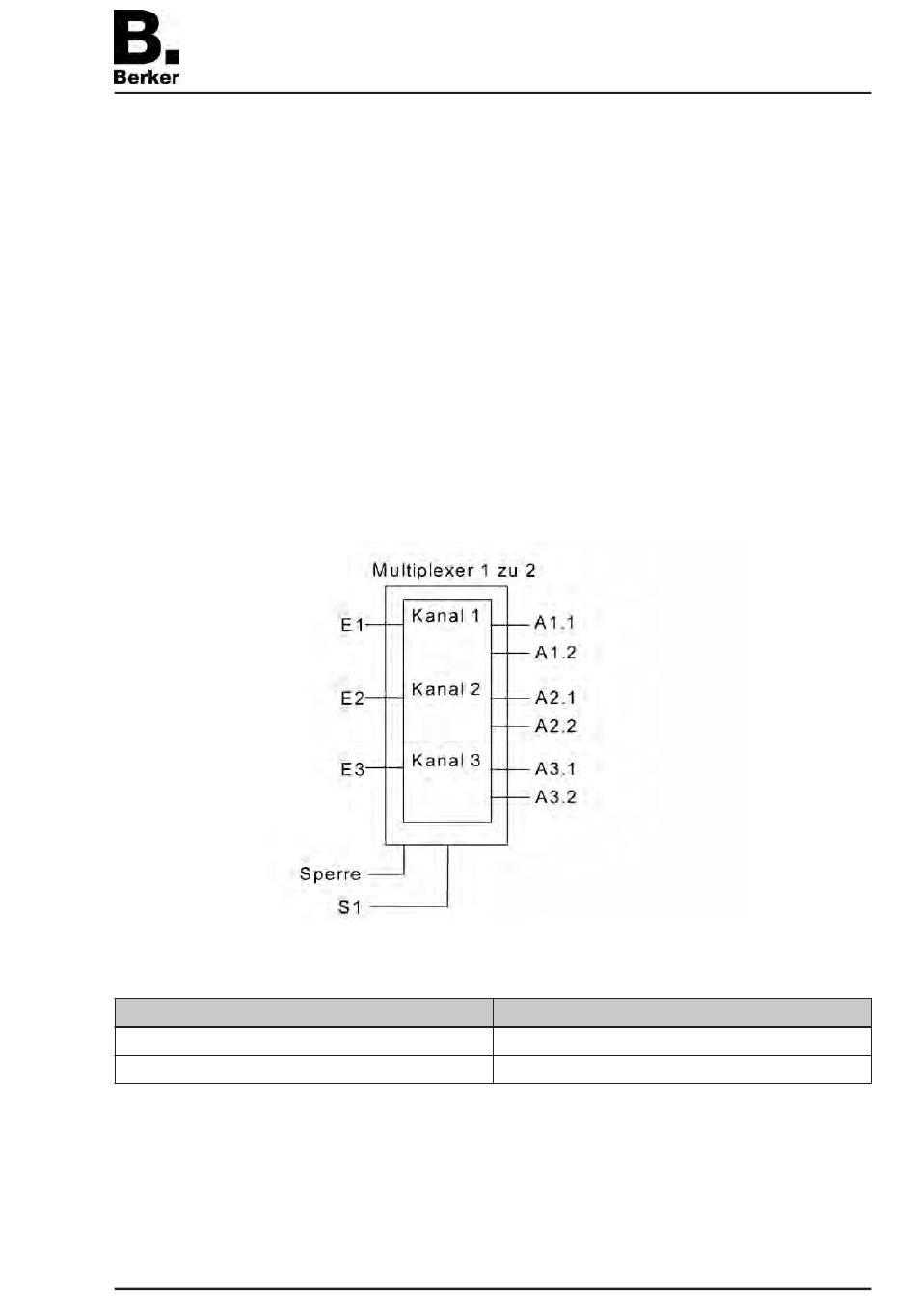

Bild 29: Multiplexer "1 zu 2"
Weiterleitung an
Ausgang 1
Ausgang 2
