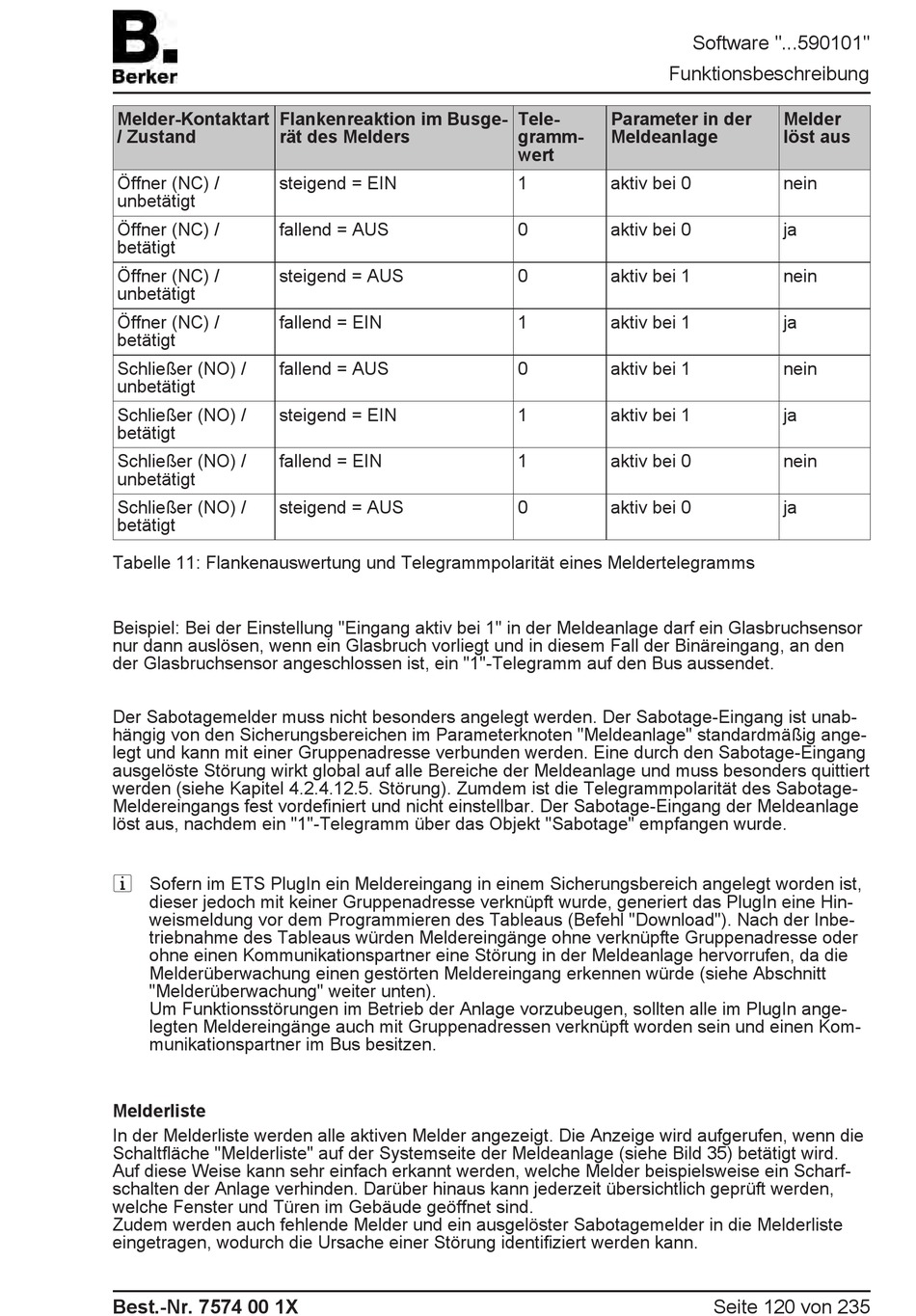

Melder-Kontaktart Flankenreaktion im Busge-
/ Zustand rät des Melders
Öffner (NC) / steigend = EIN
unbetätigt
Öffner (NC) / fallend = AUS
betätigt
Öffner (NC) / steigend = AUS
unbetätigt
Öffner (NC) / fallend = EIN
betätigt
Schließer (NO) / fallend = AUS
unbetätigt
Schließer (NO) / steigend = EIN
betätigt
Schließer (NO) / fallend = EIN
unbetätigt
Schließer (NO) / steigend = AUS
betätigt
Tabelle 11: Flankenauswertung und Telegrammpolarität eines Meldertelegramms
Beispiel: Bei der Einstellung "Eingang aktiv bei 1" in der Meldeanlage darf ein Glasbruchsensor
nur dann auslösen, wenn ein Glasbruch vorliegt und in diesem Fall der Binäreingang, an den
der Glasbruchsensor angeschlossen ist, ein "1"-Telegramm auf den Bus aussendet.
Der Sabotagemelder muss nicht besonders angelegt werden. Der Sabotage-Eingang ist unab-
hängig von den Sicherungsbereichen im Parameterknoten "Meldeanlage" standardmäßig ange-
legt und kann mit einer Gruppenadresse verbunden werden. Eine durch den Sabotage-Eingang
ausgelöste Störung wirkt global auf alle Bereiche der Meldeanlage und muss besonders quittiert
werden (siehe Kapitel 4.2.4.12.5. Störung). Zumdem ist die Telegrammpolarität des Sabotage-
Meldereingangs fest vordefiniert und nicht einstellbar. Der Sabotage-Eingang der Meldeanlage
löst aus, nachdem ein "1"-Telegramm über das Objekt "Sabotage" empfangen wurde.
i Sofern im ETS PlugIn ein Meldereingang in einem Sicherungsbereich angelegt worden ist,
dieser jedoch mit keiner Gruppenadresse verknüpft wurde, generiert das PlugIn eine Hin-
weismeldung vor dem Programmieren des Tableaus (Befehl "Download"). Nach der Inbe-
triebnahme des Tableaus würden Meldereingänge ohne verknüpfte Gruppenadresse oder
ohne einen Kommunikationspartner eine Störung in der Meldeanlage hervorrufen, da die
Melderüberwachung einen gestörten Meldereingang erkennen würde (siehe Abschnitt
"Melderüberwachung" weiter unten).
Um Funktionsstörungen im Betrieb der Anlage vorzubeugen, sollten alle im PlugIn ange-
legten Meldereingänge auch mit Gruppenadressen verknüpft worden sein und einen Kom-
munikationspartner im Bus besitzen.
Melderliste
In der Melderliste werden alle aktiven Melder angezeigt. Die Anzeige wird aufgerufen, wenn die
Schaltfläche "Melderliste" auf der Systemseite der Meldeanlage (siehe Bild 35) betätigt wird.
Auf diese Weise kann sehr einfach erkannt werden, welche Melder beispielsweise ein Scharf-
schalten der Anlage verhinden. Darüber hinaus kann jederzeit übersichtlich geprüft werden,
welche Fenster und Türen im Gebäude geöffnet sind.
Zudem werden auch fehlende Melder und ein ausgelöster Sabotagemelder in die Melderliste
eingetragen, wodurch die Ursache einer Störung identifiziert werden kann.
Best.-Nr. 7574 00 1X
Funktionsbeschreibung
Tele- Parameter in der
gramm- Meldeanlage
wert
1 aktiv bei 0
0 aktiv bei 0
0 aktiv bei 1
1 aktiv bei 1
0 aktiv bei 1
1 aktiv bei 1
1 aktiv bei 0
0 aktiv bei 0
Software "...590101"
Melder
löst aus
nein
ja
nein
ja
nein
ja
nein
ja
