2.2 Geräteaufbau
Geräteaufbau
(1) Farb-TFT-Bildschirm (Touch-Screen)
(2) USB-Anschluss an der Geräte-Frontseite (USB Typ B Verbinder / verbirgt sich hinter der
Design-Abdeckung)
(3) USB-Anschluss an der Geräte-Rückseite (Flachsteckverbinder / wird durch Flachbandlei-
tung zur Gerätefront geführt)
(4) KNX/EIB Busanschluss
(5) Anschluss Netzspannung
(6) Programmier-LED (rot)
(7) Programmier-Taste
(8) Anschluss Ext. für zukünftige Erweiterungen, z. B. Folientastatur
(9) Reset-Taste
(10) Reset-LED (rot)
(11) Ethernet-Anschlussbuchse 8-polig
i Programmiertaste und -LED sind nur von der Geräte-Rückseite zugänglich. Wenn möglich,
die physikalische Adresse vor der endgültigen Montage in das Gerät laden (siehe Kapitel
2.4. Inbetriebnahme).
Best.-Nr. 7574 00 1X
Montage, elektrischer Anschluss und Bedienung

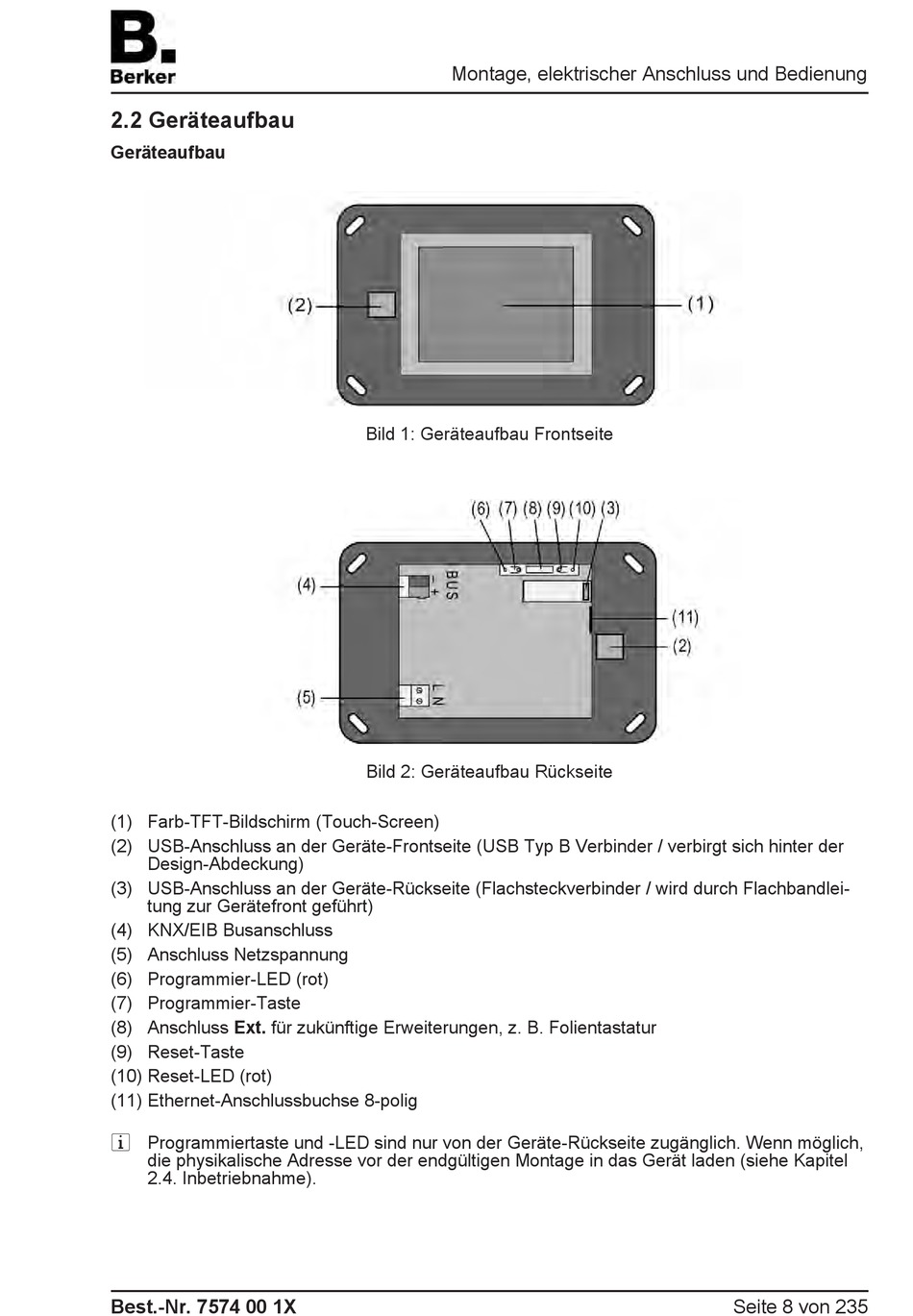

Bild 1: Geräteaufbau Frontseite
