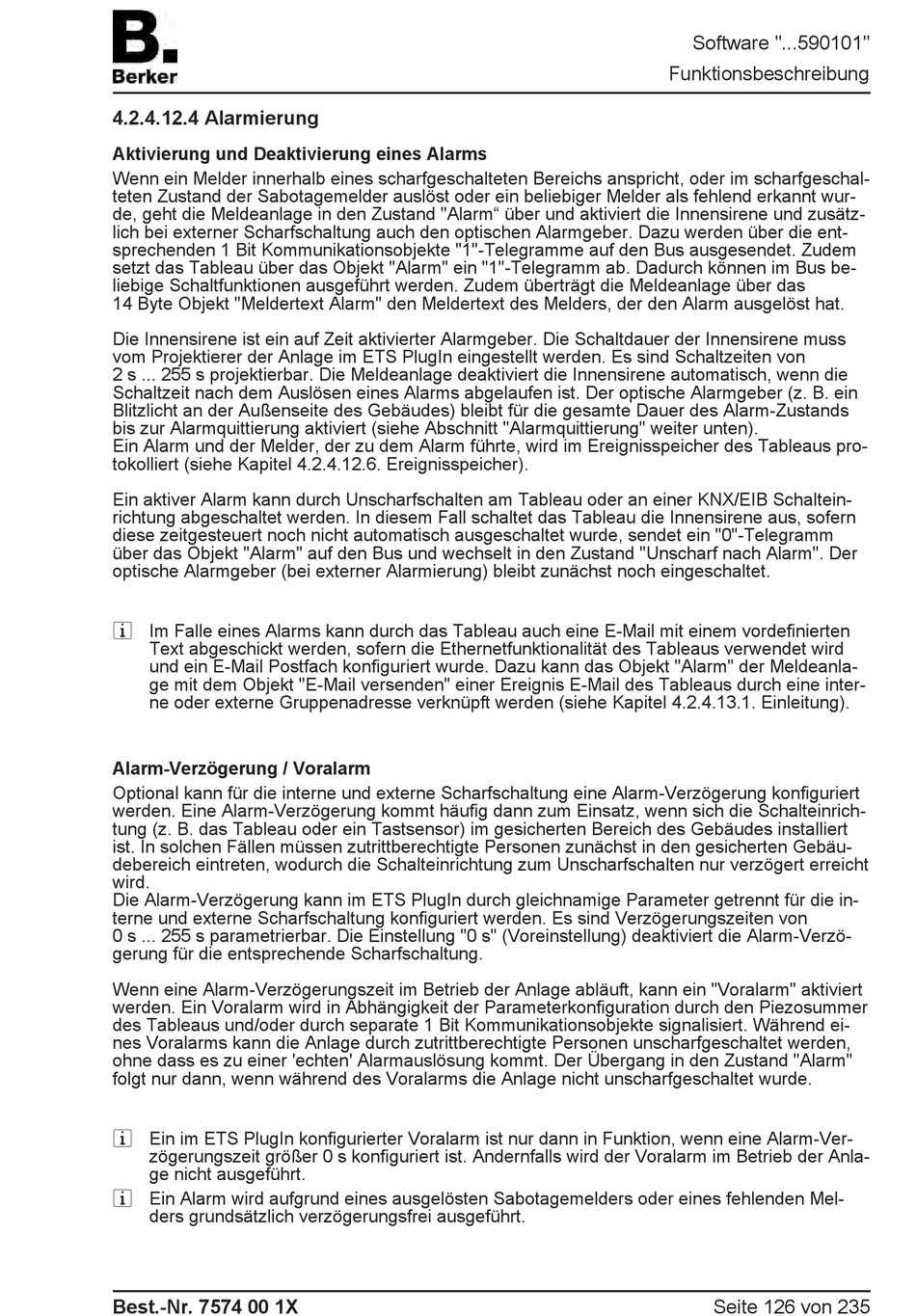

4.2.4.12.4 Alarmierung
Aktivierung und Deaktivierung eines Alarms
Wenn ein Melder innerhalb eines scharfgeschalteten Bereichs anspricht, oder im scharfgeschal-
teten Zustand der Sabotagemelder auslöst oder ein beliebiger Melder als fehlend erkannt wur-
de, geht die Meldeanlage in den Zustand "Alarm" über und aktiviert die Innensirene und zusätz-
lich bei externer Scharfschaltung auch den optischen Alarmgeber. Dazu werden über die ent-
sprechenden 1 Bit Kommunikationsobjekte "1"-Telegramme auf den Bus ausgesendet. Zudem
setzt das Tableau über das Objekt "Alarm" ein "1"-Telegramm ab. Dadurch können im Bus be-
liebige Schaltfunktionen ausgeführt werden. Zudem überträgt die Meldeanlage über das
14 Byte Objekt "Meldertext Alarm" den Meldertext des Melders, der den Alarm ausgelöst hat.
Die Innensirene ist ein auf Zeit aktivierter Alarmgeber. Die Schaltdauer der Innensirene muss
vom Projektierer der Anlage im ETS PlugIn eingestellt werden. Es sind Schaltzeiten von
2 s ... 255 s projektierbar. Die Meldeanlage deaktiviert die Innensirene automatisch, wenn die
Schaltzeit nach dem Auslösen eines Alarms abgelaufen ist. Der optische Alarmgeber (z. B. ein
Blitzlicht an der Außenseite des Gebäudes) bleibt für die gesamte Dauer des Alarm-Zustands
bis zur Alarmquittierung aktiviert (siehe Abschnitt "Alarmquittierung" weiter unten).
Ein Alarm und der Melder, der zu dem Alarm führte, wird im Ereignisspeicher des Tableaus pro-
tokolliert (siehe Kapitel 4.2.4.12.6. Ereignisspeicher).
Ein aktiver Alarm kann durch Unscharfschalten am Tableau oder an einer KNX/EIB Schaltein-
richtung abgeschaltet werden. In diesem Fall schaltet das Tableau die Innensirene aus, sofern
diese zeitgesteuert noch nicht automatisch ausgeschaltet wurde, sendet ein "0"-Telegramm
über das Objekt "Alarm" auf den Bus und wechselt in den Zustand "Unscharf nach Alarm". Der
optische Alarmgeber (bei externer Alarmierung) bleibt zunächst noch eingeschaltet.
i Im Falle eines Alarms kann durch das Tableau auch eine E-Mail mit einem vordefinierten
Text abgeschickt werden, sofern die Ethernetfunktionalität des Tableaus verwendet wird
und ein E-Mail Postfach konfiguriert wurde. Dazu kann das Objekt "Alarm" der Meldeanla-
ge mit dem Objekt "E-Mail versenden" einer Ereignis E-Mail des Tableaus durch eine inter-
ne oder externe Gruppenadresse verknüpft werden (siehe Kapitel 4.2.4.13.1. Einleitung).
Alarm-Verzögerung / Voralarm
Optional kann für die interne und externe Scharfschaltung eine Alarm-Verzögerung konfiguriert
werden. Eine Alarm-Verzögerung kommt häufig dann zum Einsatz, wenn sich die Schalteinrich-
tung (z. B. das Tableau oder ein Tastsensor) im gesicherten Bereich des Gebäudes installiert
ist. In solchen Fällen müssen zutrittberechtigte Personen zunächst in den gesicherten Gebäu-
debereich eintreten, wodurch die Schalteinrichtung zum Unscharfschalten nur verzögert erreicht
wird.
Die Alarm-Verzögerung kann im ETS PlugIn durch gleichnamige Parameter getrennt für die in-
terne und externe Scharfschaltung konfiguriert werden. Es sind Verzögerungszeiten von
0 s ... 255 s parametrierbar. Die Einstellung "0 s" (Voreinstellung) deaktiviert die Alarm-Verzö-
gerung für die entsprechende Scharfschaltung.
Wenn eine Alarm-Verzögerungszeit im Betrieb der Anlage abläuft, kann ein "Voralarm" aktiviert
werden. Ein Voralarm wird in Abhängigkeit der Parameterkonfiguration durch den Piezosummer
des Tableaus und/oder durch separate 1 Bit Kommunikationsobjekte signalisiert. Während ei-
nes Voralarms kann die Anlage durch zutrittberechtigte Personen unscharfgeschaltet werden,
ohne dass es zu einer 'echten' Alarmauslösung kommt. Der Übergang in den Zustand "Alarm"
folgt nur dann, wenn während des Voralarms die Anlage nicht unscharfgeschaltet wurde.
i Ein im ETS PlugIn konfigurierter Voralarm ist nur dann in Funktion, wenn eine Alarm-Ver-
zögerungszeit größer 0 s konfiguriert ist. Andernfalls wird der Voralarm im Betrieb der Anla-
ge nicht ausgeführt.
i Ein Alarm wird aufgrund eines ausgelösten Sabotagemelders oder eines fehlenden Mel-
ders grundsätzlich verzögerungsfrei ausgeführt.
