Berker Master Control Produktdokumentation Seite 62

Software "...590101"
Funktionsbeschreibung

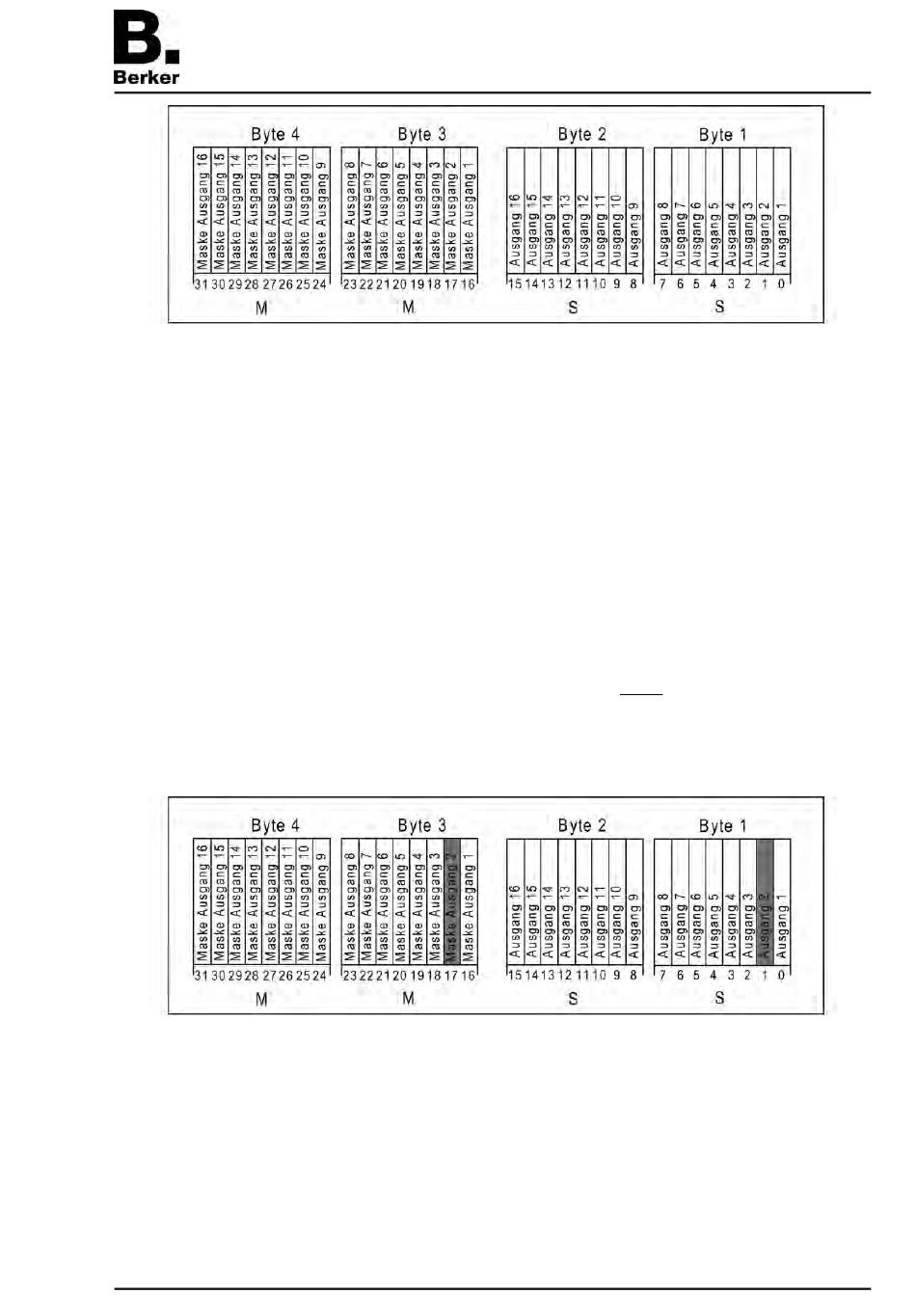

Bild 13: Telegrammaufbau einer Sammelrückmeldung
Es ist möglich, in einem Telegramm bis zu 16 unterschiedliche Schaltzustände logisch darzu-
stellen. Dabei besitzt jeder Ausgang ein Bit, welches den Schaltzustand signalisiert ("S"-Bit),
und ein weiteres Bit, welches die Maskierung definiert ("M"-Bit). Die "S"-Bits entsprechen den
logischen Schaltzuständen der Ausgänge und sind entweder "1" (eingeschaltet) oder "0" (aus-
geschaltet). Die "M"-Bits sind "1", wenn der Aktor über diesen Ausgang verfügt. Analog sind die
"M"-Bits "0", wenn der entsprechende Ausgang beim Aktor nicht vorhanden ist. Im zuletzt ge-
nannten Fall sind auch die zugehörigen "S"-Bits dauerhaft "0", weil es keinen Schaltzustand
gibt.
Beispiel: Bei einem 16-fach Schaltaktor sind alle 16 M-Bits im Telegramm gesetzt, weil dieser
Aktor über die Maximalanzahl aller in der Sammelrückmeldung darstellbaren Kanäle verfügt.
Bei einem 8-fach Aktor sind hingegen nur die ersten unteren 8 M-Bits (Byte 3) gesetzt, weil die-
ser Aktor nur 8 Kanäle besitzt. Die oberen 8 M-Bits (Byte 4) sind deshalb im Sammelrückmelde-
Telegramm auf "0" gesetzt. Bei Aktoren mit einer anderen Kanalanzahl verhält sich die Anzahl
der M-Bits sinngemäß gleich.
Das Tableau kann in einem Anzeigeelement den Schaltzustand eines Aktor-Kanals der Sam-
melrückmeldung anzeigen. Welcher Kanal der Sammelrückmeldung dann ausgewertet wird, be-
stimmt der Parameter "Auszuwertender Kanal" (1...16) in der Parametergruppe des betroffenen
Anzeigeelements. Das Anzeigeelement wertet ausschließlich nur den angegebenen Kanal im
Sammelrückmelde-Telegramm aus; es ließt also das entsprechende M-Bit und S-Bit ein .
Bild 14: Auszuwertendes M-Bit und S-Bit eines Anzeigeelements
Nur, wenn das eingelesene M-Bit im Telegramm gesetzt ist, der Kanal am Aktor also vorhanden
ist, wertet das Tableau das zugehörige S-Bit aus und zeigt im Anzeigeelement den Status 'Ein'
oder 'Aus' an. Entsprechend der Statusanzeige als Text oder als Symbol können dabei entwe-
der Abbbildungstexte oder Statussymbole angezeigt werden.
Sollte das M-Bit des auszuwertenden Kanals im Sammelrückmelde-Telegramm nicht gesetzt
sein, der entsprechende Aktorkanal also nicht existieren, dann zeigt das Tableau im Anzeige-
element den Status 'Ungültig' an. In diesem Fall handelt es sich um eine Fehlprojektierung.
